Снятие и установка двери задка (кузов Универсал) Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Снятие и установка двери задка

1. Для снятия двери задка (кузов Универсал) отсоедините отрицательный кабель (-) аккумуляторной батареи.

2. Снимите облицовку двери задка, обратитесь к разделу Снятие и установка облицовки двери задка (Универсал).

3. Рассоедините разъёмы обогрева заднего стекла и стеклоочистителя, а также единого замка. Отсоедините шланг омывателя заднего стекла.

Примечание:

Для облегчения установки необходимо закрепить на концах провода шнур, который после вытягивания проводов остаётся в крышке.

4. Обязательно попросите ассистента подержать дверь задка перед тем как снять газонаполненный упор. В противном случае дверь может упасть, т.к. она не может держаться только за счёт одного демпфера.

Снятие двери задка (кузов Универсал) Audi A4

5. Отсоедините вверху газонаполненный упор (1). Для этого немного приподнимите отвёрткой стопорную пружину (3) и снимите упор с шаровой цапфы (2). Второй упор снимите таким же образом.

6. Снимите крышки петель и направляющей для кабеля, расположенной у петли.

7. Для последующей установки: пометьте фломастером положение петель двери задка.

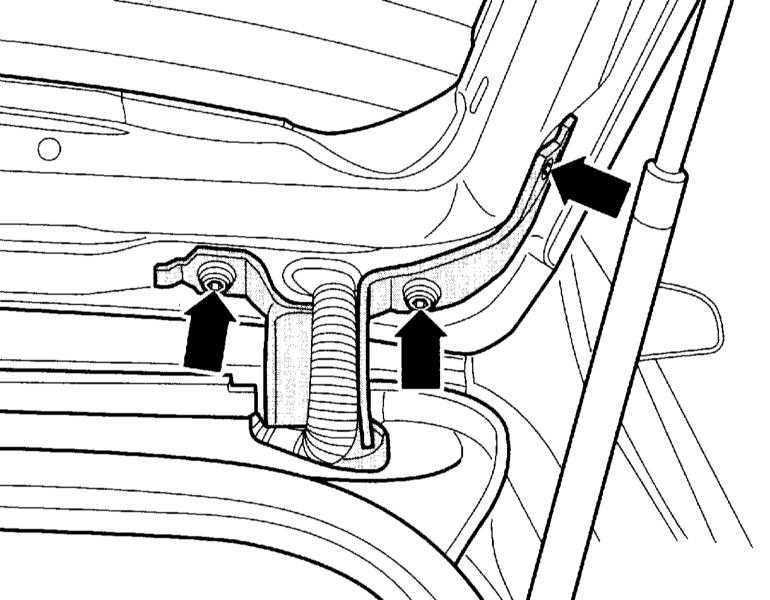

8. Выверните винты (стрелки) слева и справа из двери задка.

Вывернуть винты из двери задка Audi A4

9. Снимите дверь с помощью ассистента.

10. Установите дверь с помощью ассистента на петли. Старую дверь выставьте при этом по ранее выполненным меткам.

11. Вверните винты слева и справа.

12. Установите газонаполненный упор на шаровую опору и вставьте стопорное кольцо. Таким же образом установите второй упор.

13. Ослабьте фиксатор замка, закройте дверь и отрегулируйте её по отношению к прилегающим элементам.

14. Затяните винты моментом 21Нм.

15. Дальнейшая установка выполняется в последовательности, обратной снятию.

16. Присоедините отрицательный кабель (-) аккумуляторной батареи.

Предупреждение:

Соблюдайте указания раздела Замена аккумуляторной батареи.

Дверь задка: проверка и регулировка

1. Проверьте зазоры в сопряжении двери задка с прилегающими элементами кузова. Зазоры по всему периметру должны быть равномерными. Дверь должна совпадать с боковыми элементами задней части кузова. Над крышей дверь не должна выступать более 0.5 мм.

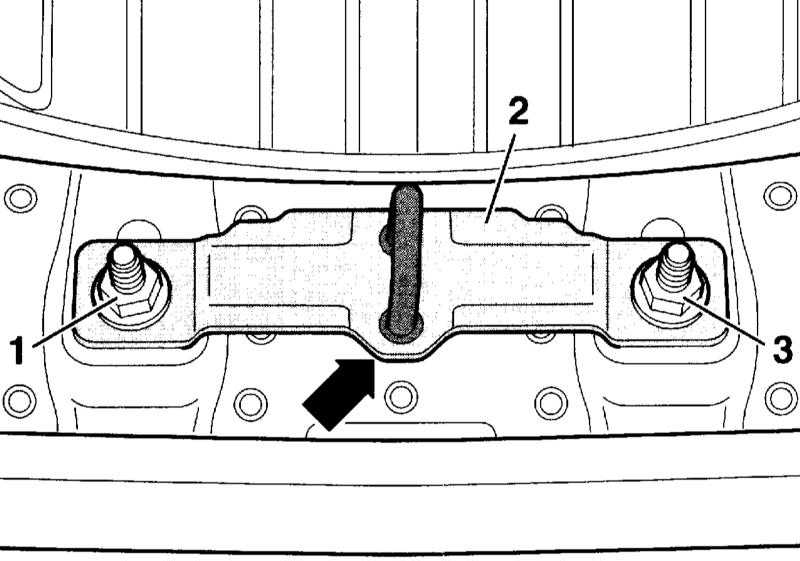

2. Отверните гайки (1) и (3) так, чтобы фиксатор замка (2) можно было сместить.

Фиксатор замка Audi A4

Примечание:

Лапка (стрелка на сопроводительной иллюстрации) на фиксаторе показывает назад.

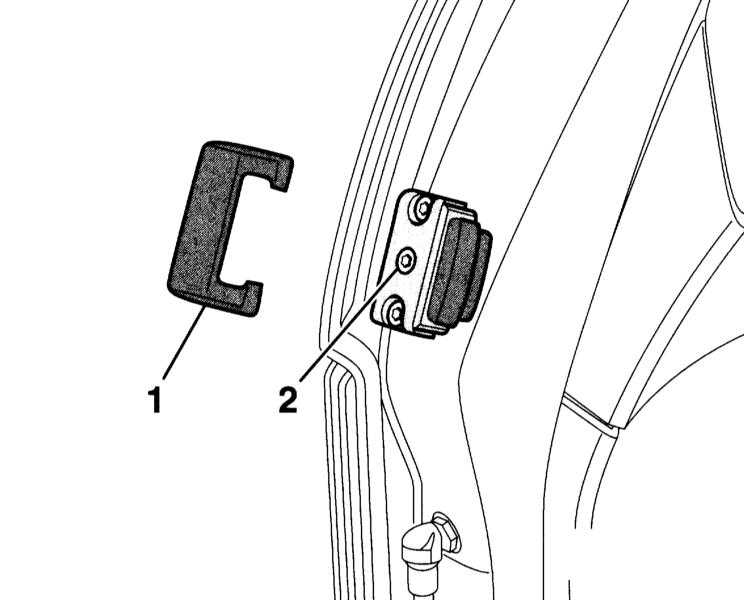

3. Снимите крышку (1) на левом и правом упорах, и установите регулировочный винт (2), повернув его против часовой стрелки, в положение «0».

Дверь задка: проверка и регулировка Audi A4

4. Закройте дверь и вдавите её на 2 мм в кузов. Откройте дверь и затяните гайки моментом 21Нм. Дверь должна закрываться на замок легко и не иметь люфта. Проверьте зазоры.

5. Отрегулируйте положение левого и правого упоров так, чтобы закрытая дверь не имела люфта. Для этого положите на упоры немного пластилина и закройте дверь. По отпечатку пластилина можно судить, правильно ли отрегулирована дверь

6. Установите на упоры крышки.
