Снятие и установка тормозного шланга Audi A4 B6

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Домкрат телескопический
  • Опора под автомобиль
  • Балонный ключ
  • Шестигранный ключ 7 мм
  • Гаечный ключ рожковый 11 мм
  • Пластиковый шланг подходящего диаметра (под штуцер на тормозном механизме)

Детали и расходники:

  • Тормозные шланги (при необходимости замены)
  • Аэрозольная смазка типа WD-40
  • Тормозная жидкость
  • Ветошь

Примечания:

Трубопроводы тормозной системы осуществляют связь главного тормозного цилиндра с четырьмя колесными цилиндрами. Связь между жёсткими и подвижными частями тормозной системы, например, между суппортами осуществляется гибкими шлангами высокого давления. При наличии видимых повреждений последние должны быть заменены.

Соблюдайте правила обращения с тормозной жидкостью, описанные в разделе Замена тормозной жидкости.​

Если полностью опорожнена одна из камер резервуара тормозной жидкости (например, при наличии негерметичности в тормозной системе или, если при удалении воздуха забыли долить в резервуар жидкость), в систему засасывается воздух, который попадает в насос ABS. Воздух из тормозной системы в этом случае должен удаляться на СТО с применением специального прибора.​

Снятие и установка тормозного шланга Audi A4 B6

1. Поддомкратьте автомобиль и снимите колесо. Установите автомобиль на опоры.

2. Чтобы все соединения и детали разъединялись легко, желательно, их предварительно обработать аэрозольной смазкой типа WD-40.

3. В месте крепления тормозного шланга и тормозной трубки.

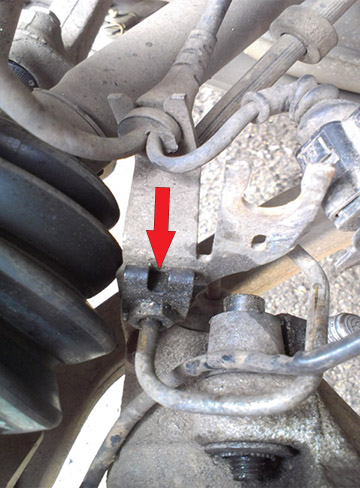

Место крепления тормозного шланга и тормозной трубки Audi A4 II (B6)

4. В месте крепления тормозного шланга на суппорте и штуцер прокачки.

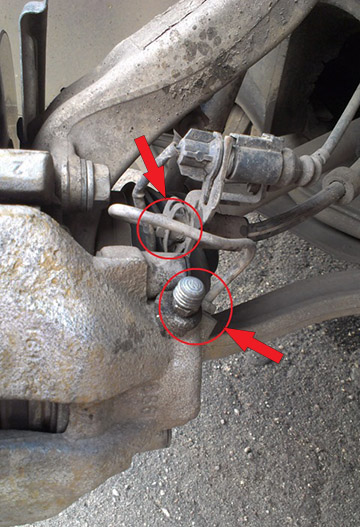

Крепление тормозного шланга и штуцер прокачки тормозного механизма Audi A4 II (B6)

5. Снимите заглушки болтов крепления суппорта (2 штуки).

Заглушки крепления суппорта тормозного механизма Audi A4 II (B6)

6. Открутите болты крепления суппорта и подвесьте его за детали подвески веревкой или проволокой. Следите зам, чтобы шланги не натягивались и не перекручивались.

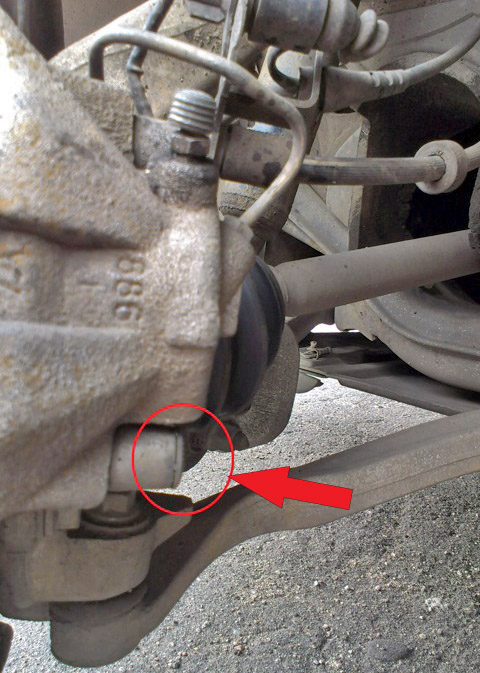

Откручивание болта крепления суппорта тормозного механизма Audi A4 II (B6)

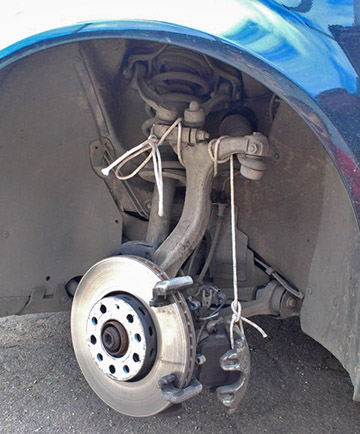

Подвешивание открученного суппорта тормозного механизма Audi A4 II (B6)

7. Для снятия шланга отверните накидную гайку тормозного трубопровода. Следите за тем, чтобы трубопровод не перекручивался.

В месте крепления тормозного шланга и трубки.

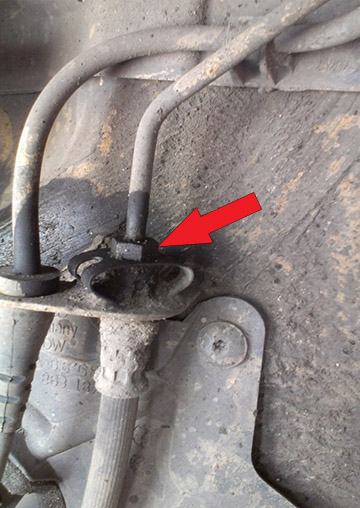

Накидная гайка в месте крпеления шланга и тормозной трубки Audi A4 II (B6)

В месте крепления тормозного шланга на суппорте.

Накидная гайка в месте крпеления шланга и суппорта Audi A4 II (B6)

Предупреждение:

Будьте готовы! После снятия шланга будет литься тормозная жидкость. Нужно быстро заткнуть отверстие.

Не допускайте контакта тормозных шлангов с маслом или топливом, не красьте их и не покрывайте средством для защиты днища автомобиля от коррозии.

8. Неторые шланги крепятся с помощью специального держателя (скобы из листового металла). При монтаже не забудьте установить этот держатель!

9. При установке шланг сначала прикрутите в том месте, где расположена внешняя резьба, и только после этого затяните второе резьбовое соединение.

10. Шланг не должен перекручиваться вокруг своей оси. Правильное положение шланга можно определить по идущей вдоль шланга сплошной цветной полоске, резиновому приливу или резиновому профилю.

11. Установите тормозной суппорт на место.

12. Удалите воздух из тормозной системы, как описано здесь.

13. Установите колесо на место.

14. Обязательно проверьте, не трется ли шланг о соседние детали при движении. Повторите проверку после продолжительной поездки.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
