Снятие исполнительного механизма регулятора направления пучков света фар Renault Logan 2004-2009 Бензин

Исполнительный механизм регулятора направления пучков света фар снимаем для замены при выходе его из строя.
Работа показана на левой блок-фаре, (для наглядности операции показываем на снятой блок-фаре). Для удобства демонтажа исполнительного механизма регулятора на левой блок-фаре снимаем аккумуляторную батарею.
Перед отсоединением наконечника троса привода от исполнительного механизма регулятора поворачиваем (в салоне автомобиля) ручку регулятора направления пучков света фар в крайнее левое положение. Отсоединяем наконечник троса привода от исполнительного механизма регулятора (см. «Снятие блок-фары»).

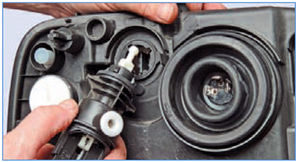

Отжав фиксатор на корпусе блок-фары…
…поворачиваем корпус исполнительного механизма регулятора направления пучков света фар по часовой стрелке. На правой блок-фаре поворачиваем корпус регулятора против часовой стрелки…

…и вынимаем исполнительный механизм регулятора из корпуса блок-фары.
Устанавливаем исполнительный механизм регулятора направления пучков света фар в обратной последовательности.
Перед фиксацией корпуса исполнительного механизма в корпусе фары убеждаемся, что наконечник штока механизма вошел в соответствующее гнездо отражателя фары — при покачивании корпуса исполнительного механизма регулятора в вертикальной плоскости должен поворачиваться отражатель фары.
