Снятие компрессора кондиционера Хонда Цивик 2005 - 2011

Примечание:

Вытянуть компрессор кондиционера на Хонда Цивик из подкапотного пространства будет достаточно затруднительно. Для этого необходимо обязательно снять кожух и вентилятор конденсора кондиционера. Поэтому, компрессор кондиционера удобнее будет снимать, опустив его вниз.

Перед снятием компрессора кондиционера, сначала нужно будет снять приводной ремень.

Где стоит компрессор кондиционера на Хонда Цивик

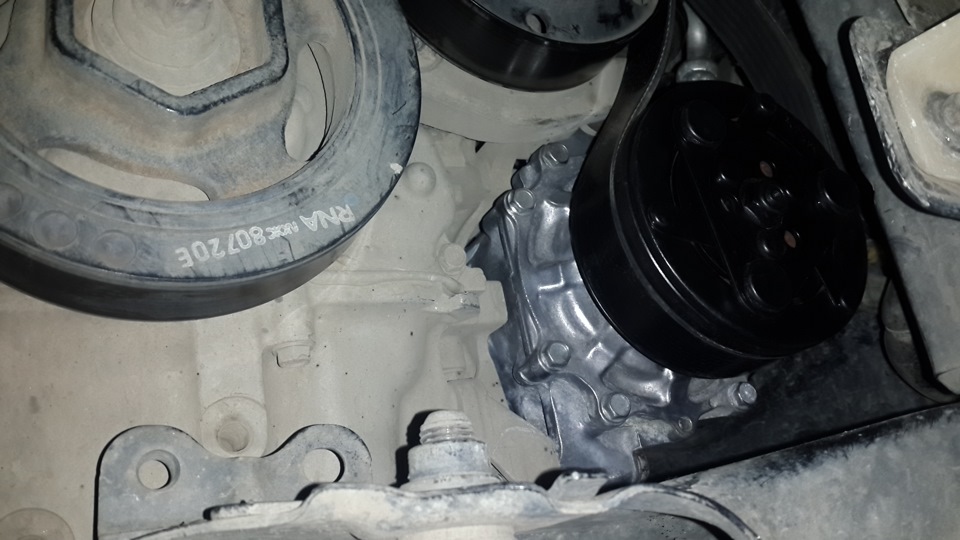

Компрессор установлен на блоке цилиндров двигателя, и приводится во вращение поликлиновым ремнем.

Снятие приводного ремня Хонда Цивик

1. Поднимите капот и зафиксируйте его упором.

2. Торцевой головкой на 10 мм отсоедините провод от клеммы «минус» аккумуляторной батареи.

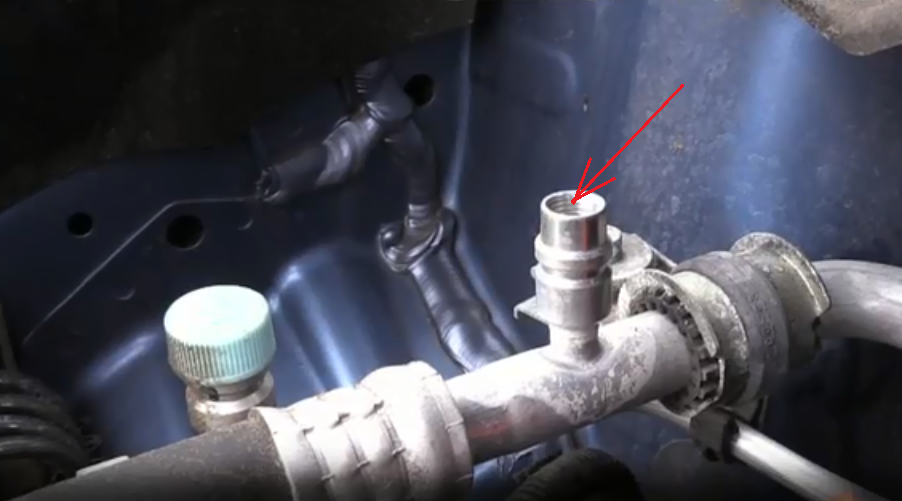

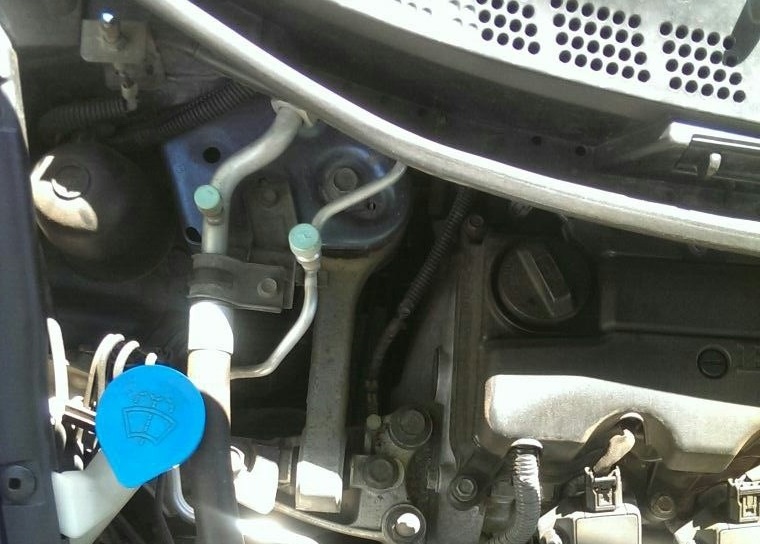

3. Отверните резьбовой колпачок любого из 2-х сервисных клапанов.

4. Аккуратно нажмите тонкой отверткой на наконечник золотника клапана и стравите хладагент из системы.

Примечание:

Выпускайте хладагент из системы очень тонкой струей.

Чтобы предохранить подкапотное пространство от загрязнения, положите вокруг сервисного клапана ветошь.

5. Баллонным ключом ослабьте гайки правого переднего колеса.

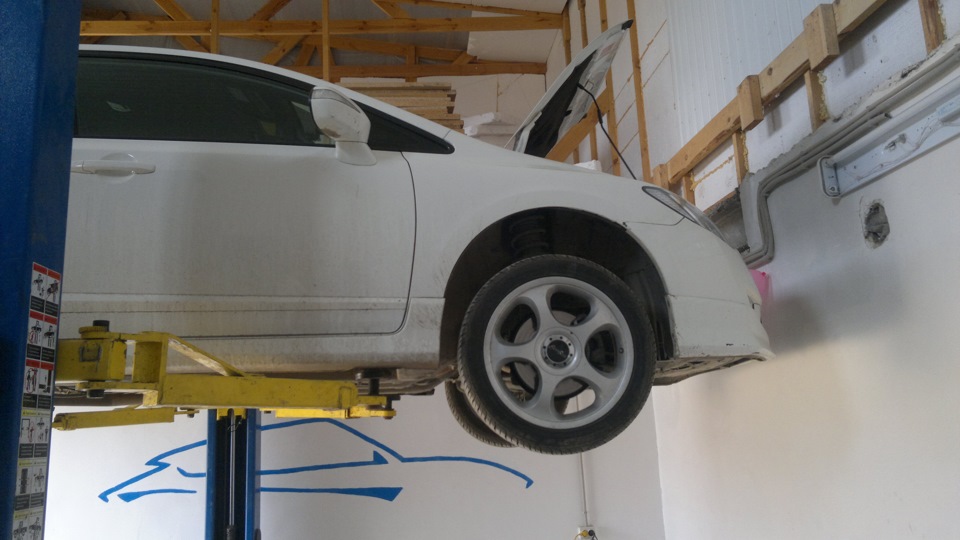

6. Установите автомобиль на подъемник.

Если такой возможности нет, тогда приподнимите домкратом перед­нюю часть автомобиля и установите на надеж­ные опоры.

7. Выверните гайки, и снимите колесо.

8. Подденьте отверткой, извлеките 8 пистонов крепления, и снимите передний брызговик моторного отсека.

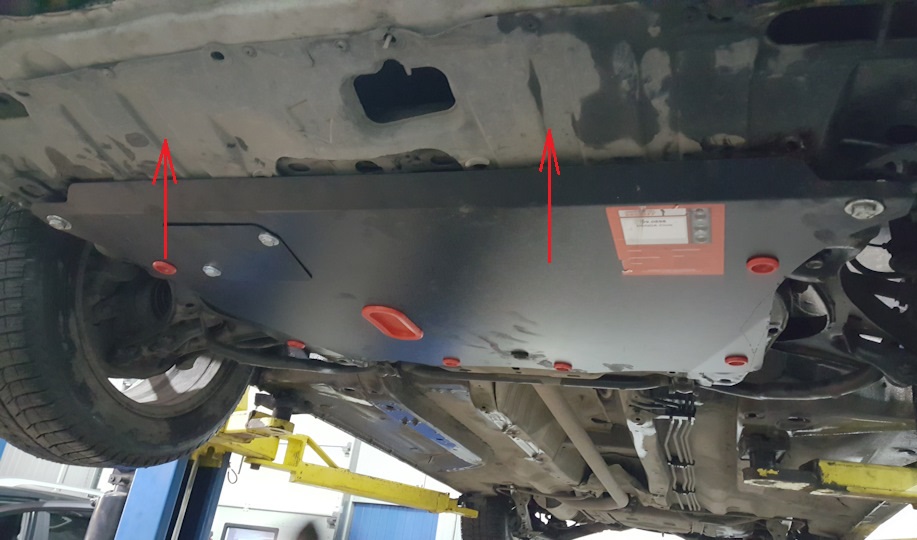

9. Подденьте отверткой и вытяните 2 пистона пластиковой защиты.

10. Отогните защиту вниз.

11. Перейдите в подкапотное пространство.

12. Закрепите накидной ключ на 19 мм на специальном выступе автоматического натяжителя и плавно поверните ключ против часовой стрелки.

13. Снимите ремень со шкива генератора, и отпустите болт натяжного устройства.

14. Снимите приводной ремень со шкивов ролика автоматического натяжителя, водяного насоса, компрессора кондиционера.

15. Извлеките ремень привода через арку правого переднего колеса.

Снятие компрессора кондиционера Хонда Цивик

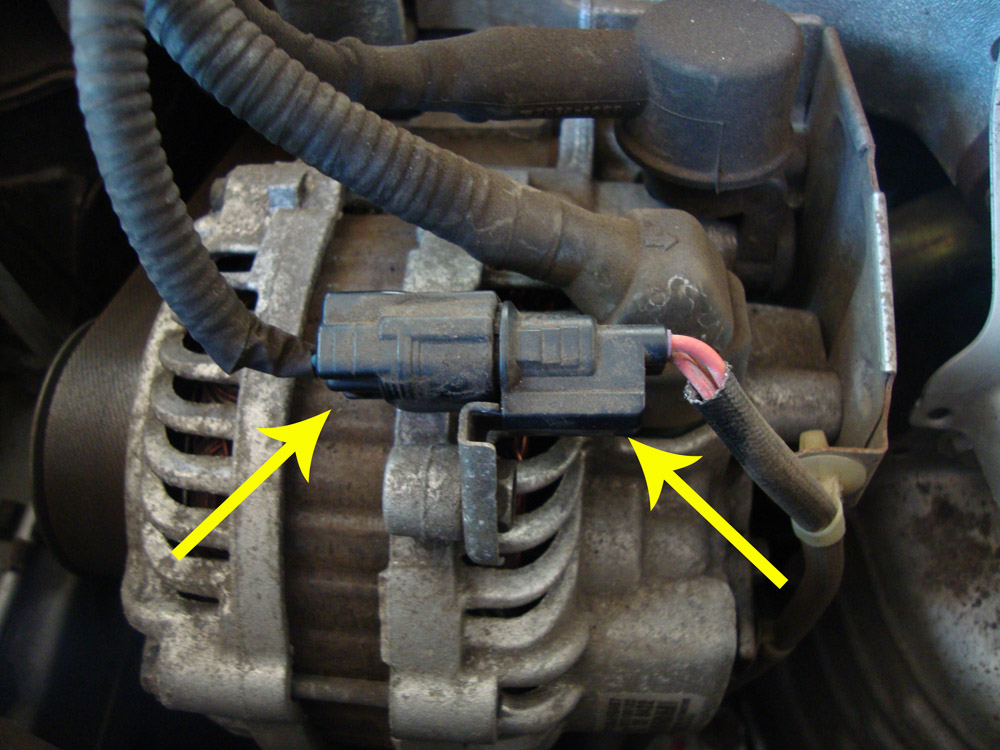

1. Разъедините колодку и снимите разъем с кронштейна на корпусе генератора.

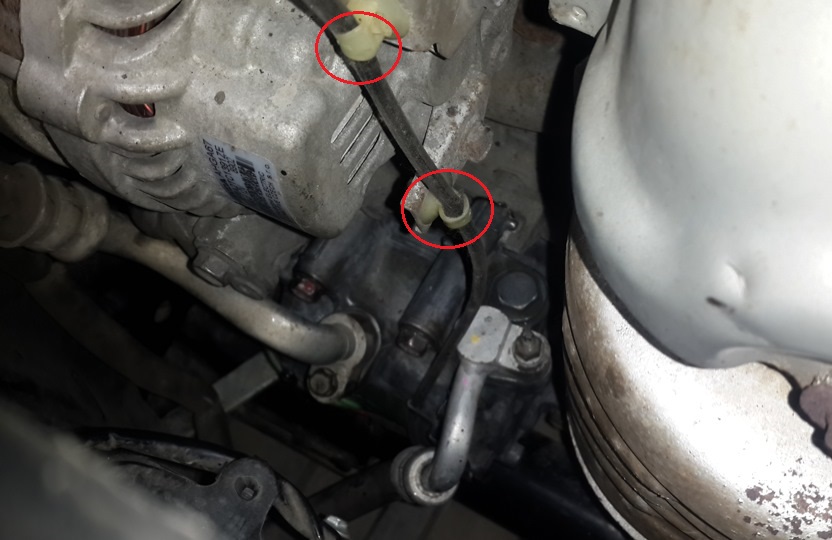

2. Отсоедините от кронштейна генератора 2 держателя.

3. Отведите жгут проводов вниз, чтобы его можно было снять в сборе с компрессором кондиционера Хонда Цивик.

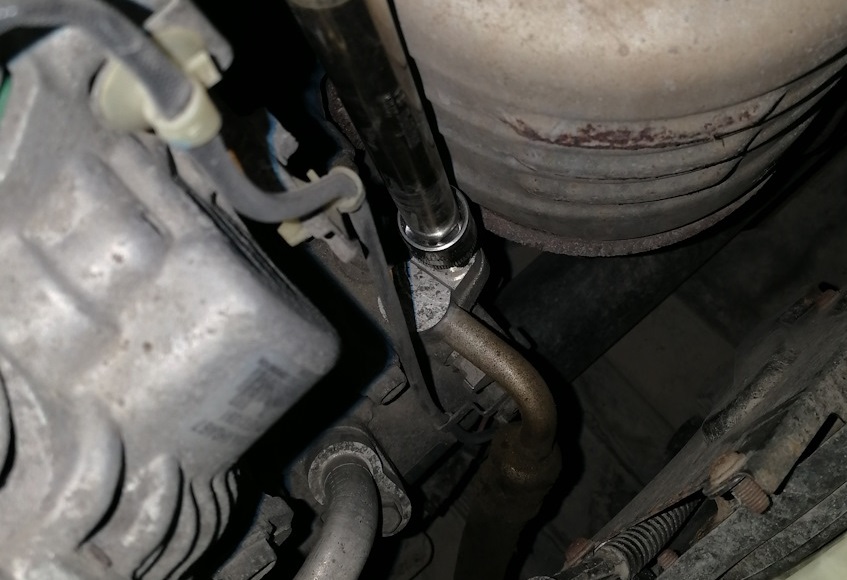

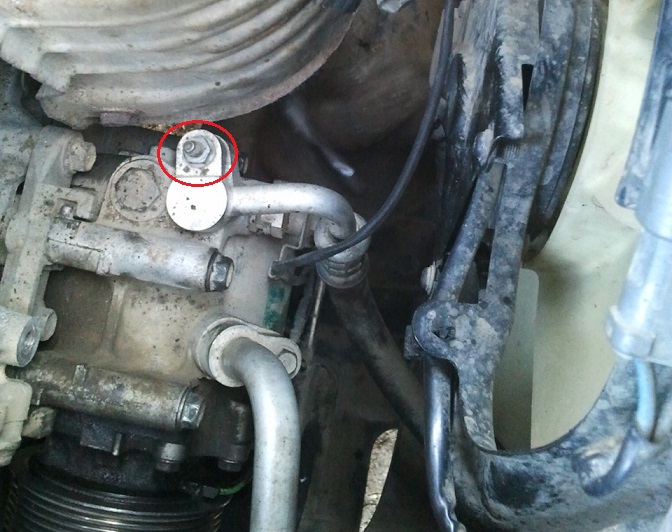

4. Головкой на 10 мм отверните гайку крепления фланца трубопровода высокого давления к корпусу компрессора. Отсоедините трубопровод.

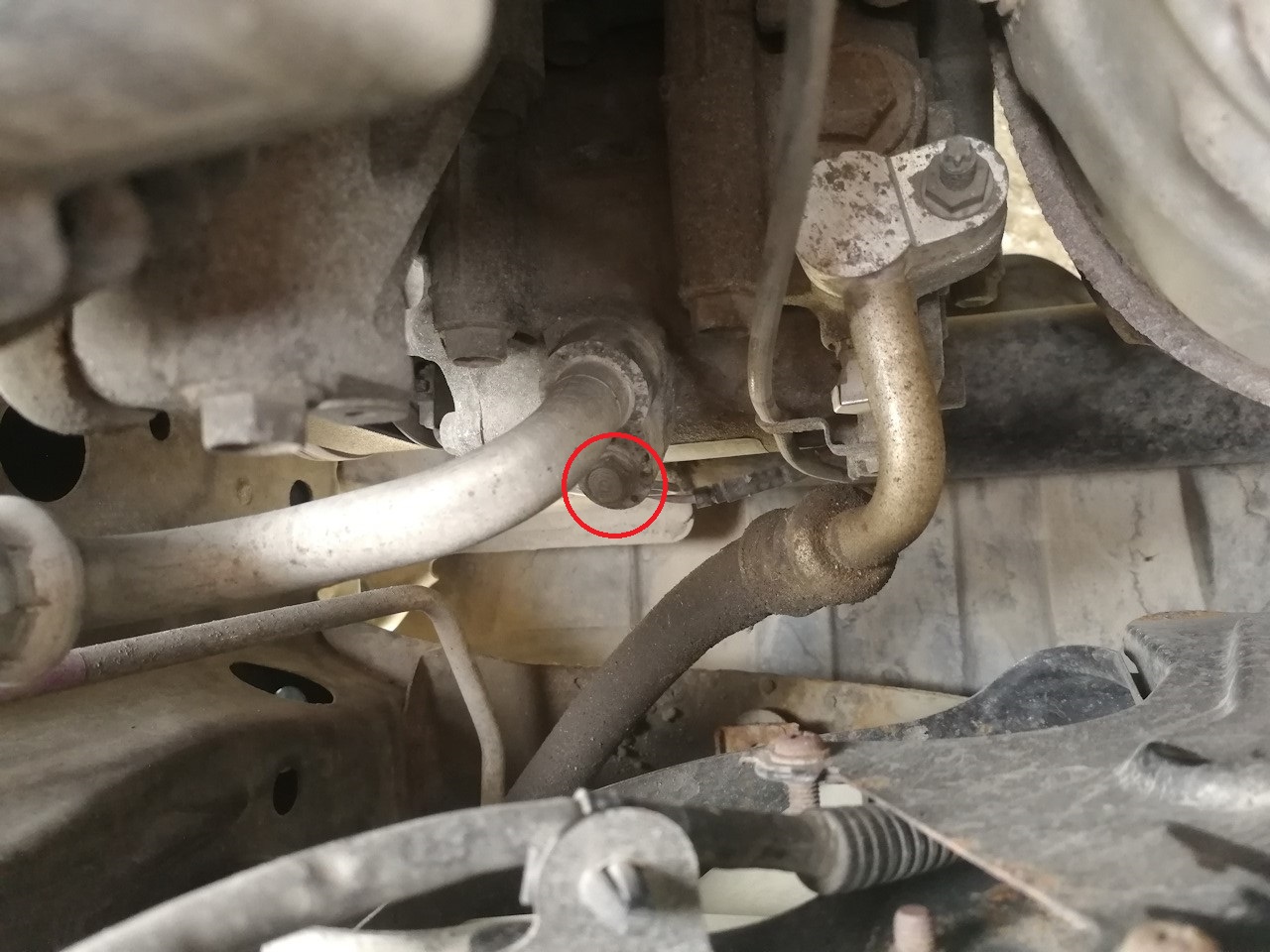

5. Головкой на 10 мм выверните болт крепления фланца трубопровода низкого давления к корпусу компрессора. Отсоедините трубопровод.

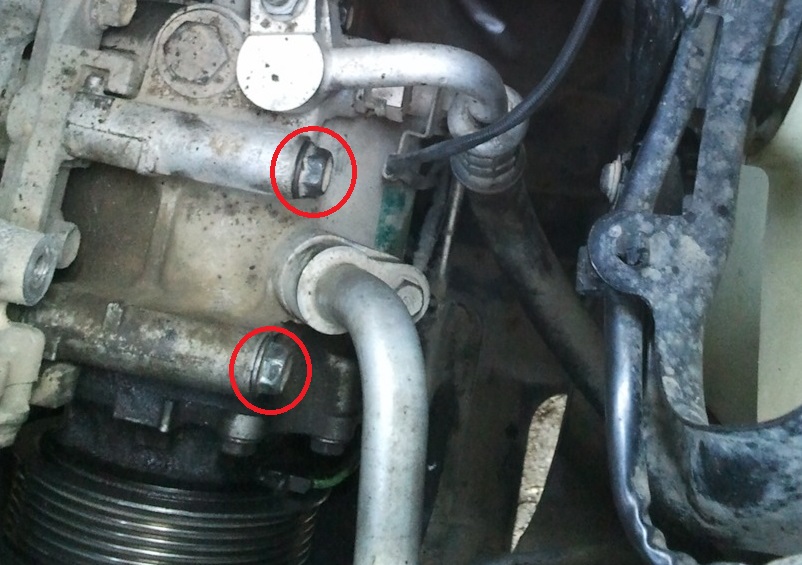

6. Головкой на 12 мм выверните 2 болта верхнего крепления компрессора кондиционера Хонда Цивик.

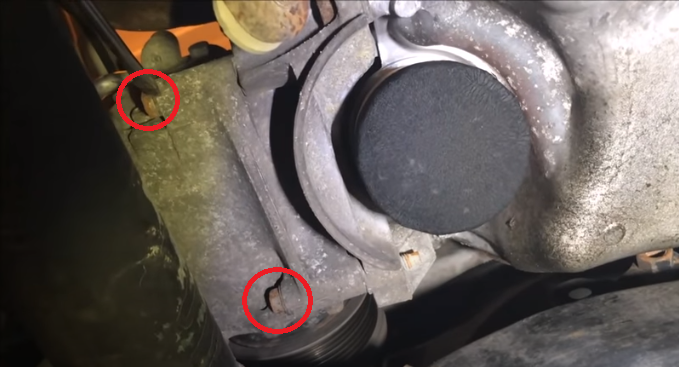

7. Головкой на 12 мм выверните 2 болта нижнего крепления компрессора кондиционера.

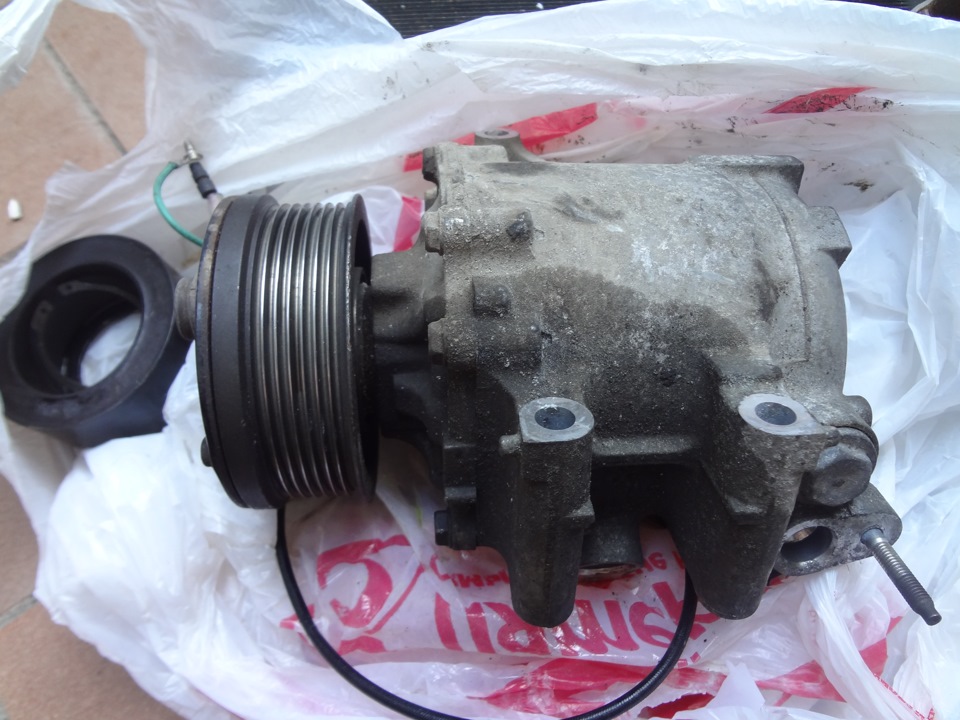

8. Снимите компрессор кондиционера.

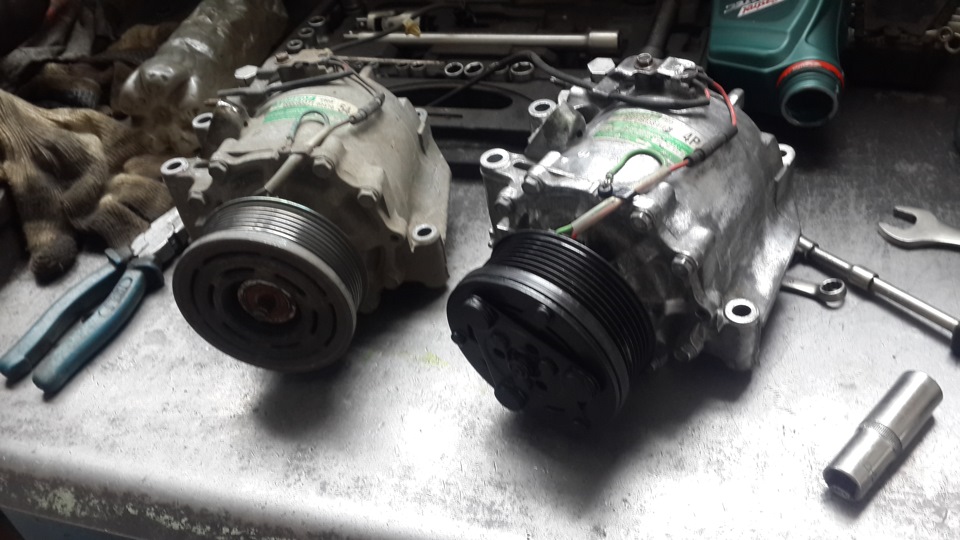

9. При необходимости, замените компрессор кондиционера Хонда Цивик на новый.

10. Установите компрессор кондиционера в порядке, обратном снятию.

11. Установите ремень привода вспомогательных агрегатов в порядке, обратном снятию.

12. Проверните коленчатый вал на 3 полных оборота, чтобы ремень привода занял правильное положение на шкивах.
