Снятие коробки передач Renault Duster

Снимаем коробку передач для ремонта, замены деталей и узлов механизма сцепления, а также при демонтаже двигателя.
Работу проводим на смотровой канаве или эстакаде.
Операции по снятию коробки передач показаны на двигателе 2,0 л.
Операции по снятию коробки передач на двигателе 1,6 л – аналогичны.
Сливаем масло из коробки передач.
Снимаем приводы передних колес.
Отсоединяем тросы механизма управления коробкой передач от рычагов коробки передач и выводим установочные втулки оболочек тросов из опорного кронштейна.
Снимаем стартер.
Снимаем подрамник в сборе со штангой стабилизатора поперечной устойчивости.

Снимаем раздаточную коробку.

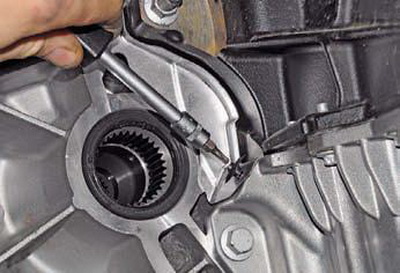

Ключом Torx T-20 отворачиваем пластмассовый фиксатор пистона крепления защитного кожуха…

…и снимаем кожух.

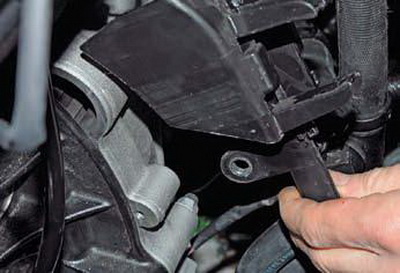

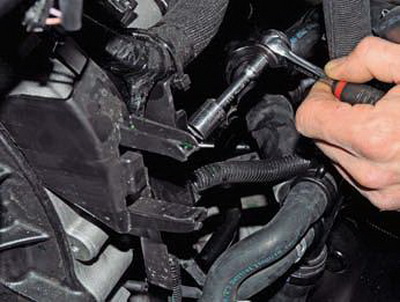

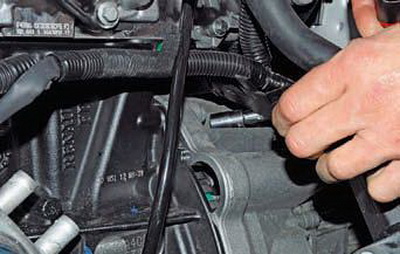

Головкой «на 13» отворачиваем болт крепления пластмассового держателя жгутов проводов к картеру сцепления…

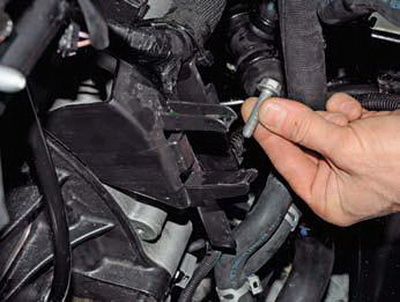

…и вынимаем болт.

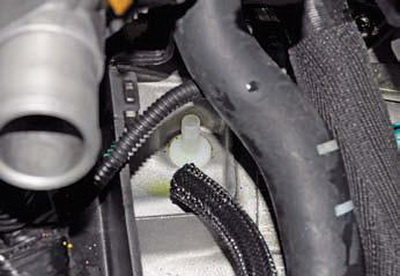

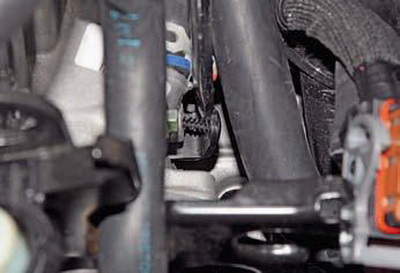

Поддев плоской отверткой пистон крепления держателя жгутов проводов, извлекаем его из отверстия корпуса термостата.

Отводим держатель жгутов проводов со жгутами от коробки передач.

Снимаем наконечник трубки гидропривода сцепления с переходника.

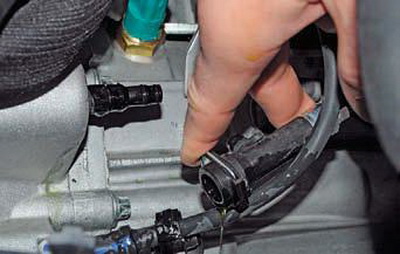

Отсоединяем колодку проводов от выключателя света заднего хода.

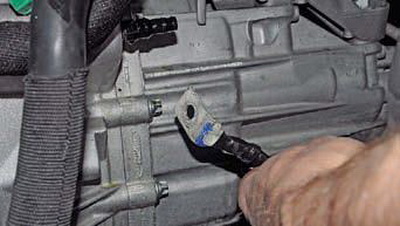

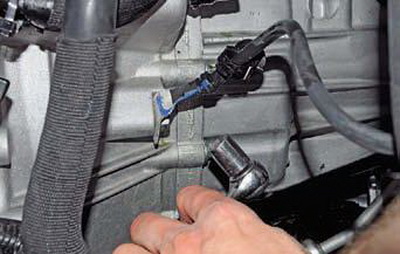

Головкой «на 13» отворачиваем болт крепления наконечника «массового» провода к картеру сцепления…

…и отводим его в сторону.

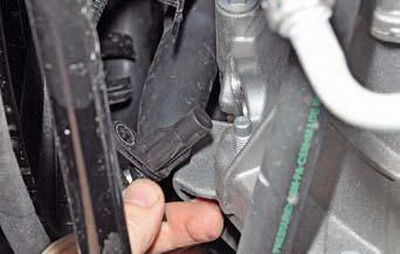

Вынимаем датчик положения коленчатого вала из отверстия в картере коробки передач.

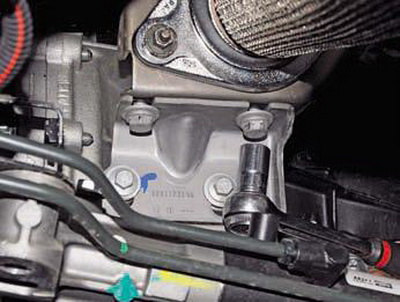

Головкой «на 13» отворачиваем два болта крепления фланца выпускного коллектора к кронштейну коробки передач.

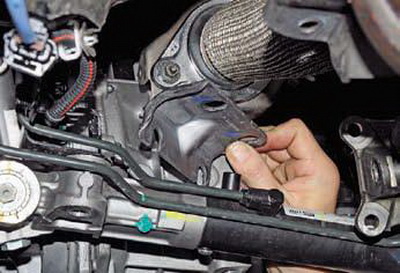

Головкой «на 10» отворачиваем два болта крепления кронштейна к коробке передач…

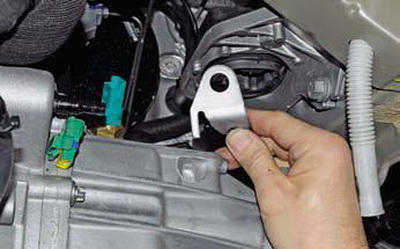

…и снимаем кронштейн.

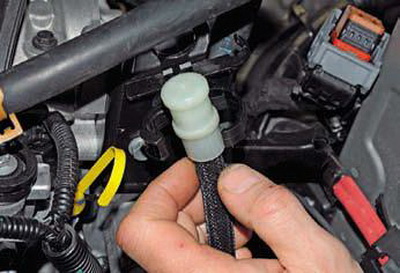

Выводим пластмассовый наконечник шланга сапуна из держателя…

…и снимаем шланг сапуна с пластмассовой втулки.

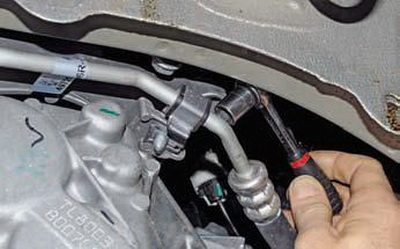

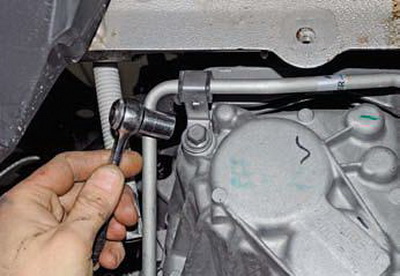

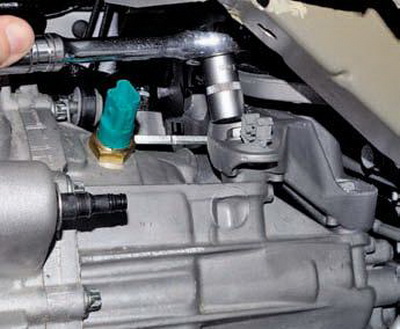

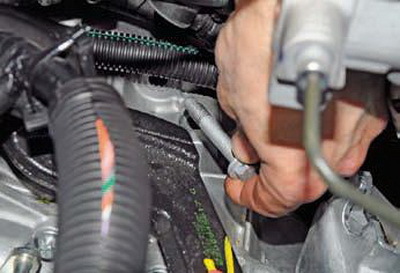

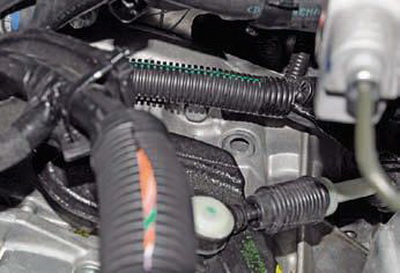

Головкой «на 13» отворачиваем болт крепления держателя трубки гидроусилителя руля к картеру коробки передач.

Тем же инструментом отворачиваем болт крепления другого держателя трубки (стрелкой показана резьбовая часть болта).
Головкой «на 13» с удлинителем отворачиваем болт крепления рым-кронштейна…

…и снимаем его.

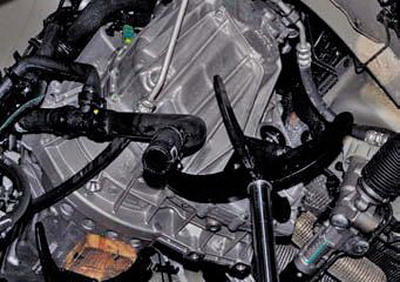

Подставляем регулируемые упоры под поддон картера двигателя и под картер коробки передач, подложив предварительно отрезки досок.

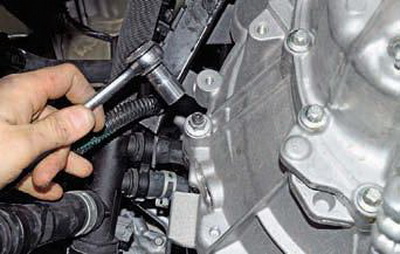

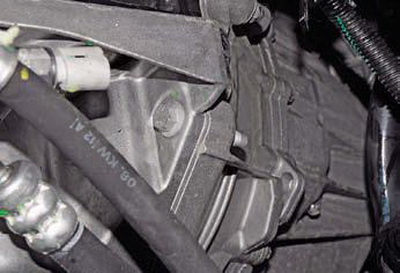

Головкой «на 13» с удлинителем отворачиваем задний верхний болт крепления коробки передач к блоку цилиндров двигателя…

…и вынимаем болт из отверстия.

Тем же инструментом отворачиваем передний верхний болт крепления коробки передач к блоку цилиндров двигателя.

Тем же инструментом отворачиваем болт крепления коробки передач к поддону картера двигателя с передней стороны двигателя.

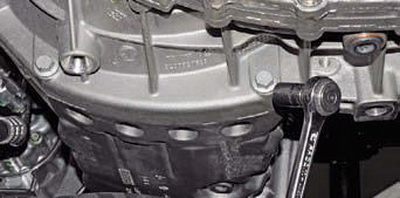

Головкой «на 13» отворачиваем болт крепления коробки передач к поддону картера двигателя с задней стороны двигателя.

С задней стороны двигателя высокой головкой «на 13» отворачиваем гайку шпильки крепления коробки передач к блоку цилиндров двигателя.

С передней стороны двигателя головкой «на 13» отворачиваем гайку шпильки крепления коробки передач к блоку цилиндров двигателя.

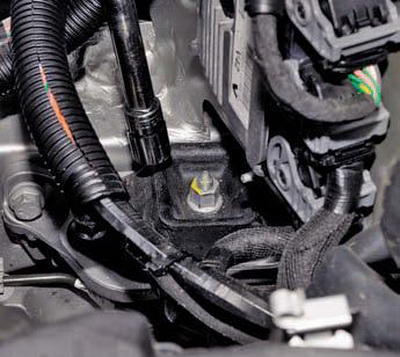

Отворачиваем гайку шпильки крепления левой опоры силового агрегата к кронштейну коробки передач.
Приспускаем силовой агрегат на регулируемом упоре так, чтобы шпилька кронштейна коробки передач вышла из отверстия подушки опоры.

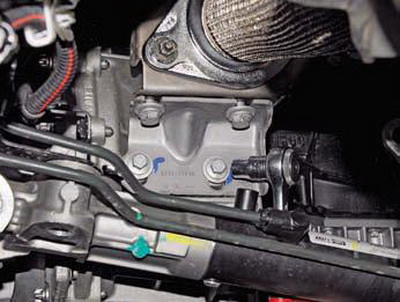

Головкой «на 16» с удлинителем отворачиваем три болта крепления кронштейна к коробке передач.

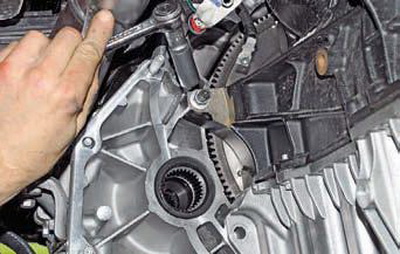

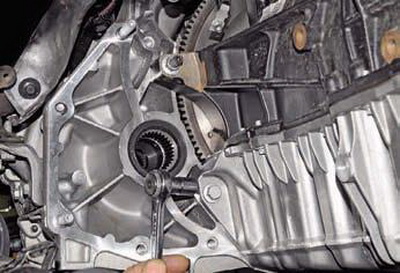

Головкой «на 13» отворачиваем два болта нижнего крепления коробки передач к поддону картера двигателя.

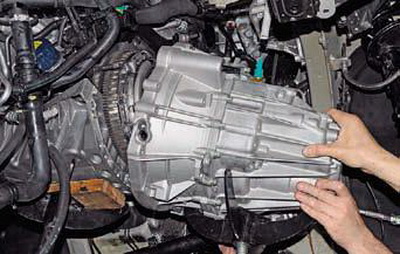

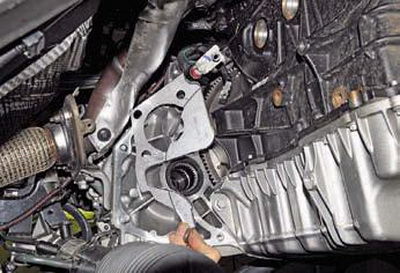

Отводим коробку передач от двигателя, выводя первичный вал из ступицы ведомого диска сцепления, и снимаем коробку передач.
Устанавливая коробку передач на двигатель, необходимо направить первичный вал так, чтобы шлицы вала вошли в зацепление со шлицами ведомого диска сцепления.
Поворачиваем коробку передач так…

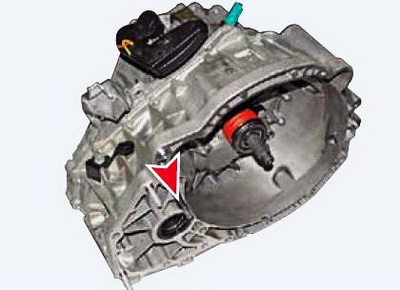

…чтобы шпилька картера сцепления…

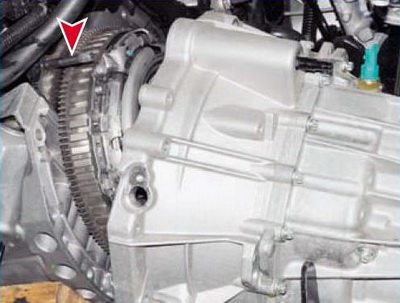

…и шпилька блока цилиндров двигателя… …вошли в соответствующие отверстия картера и блока.
После этого досылаем коробку передач по посадочным втулкам до упора в блок цилиндров двигателя.
Убедившись, что коробка передач установлена правильно, заворачиваем болты и гайки крепления коробки передач предписанным моментом.
При установке кронштейна крепления выпускного коллектора сначала наживляем два болта крепления кронштейна к картеру коробки передач и два болта – к выпускному коллектору.
После того, как болты будут наживлены, необходимо проверить, чтобы кронштейн находился в свободном состоянии.
После этого можно постепенно, шаг за шагом, попеременно заворачивать болты крепления, одновременно проверяя, чтобы не было какого-либо перекоса кронштейна.
Дальнейшие операции по сборке проводим в обратной последовательности.
Заливаем масло в коробку передач.
