Снятие наружной ручки передней двери и цилиндрового механизма замка Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка крестовая большая

Детали и расходники:

  • Цилиндровый механизм замка

Примечание:

Наружную ручку двери и цилиндровый механизм замка снимаем для замены.

1. Снимаем обивку передней двери и отклеиваем влагозащитную пленку, как описано здесь

2. Отжав пластмассовый фиксатор тяги цилиндрового механизма замка.

Отжав пластмассовый фиксатор тяги цилиндрового механизма замка на автомобиле Hyundai Solaris

3. Поворачиваем его вокруг оси и вынимаем конец тяги из отверстия рычага цилиндрового механизма замка.

Вынимаем конец тяги из отверстия рычага цилиндрового механизма замка на автомобиле Hyundai Solaris

4. Аналогично отсоединяем тягу замка двери от рычага основания ручки.

Отсоединяем тягу замка двери от рычага основания ручки на автомобиле Hyundai Solaris

5. Вставив в отверстие внутренней панели двери ключ «на 10» с удлинителем, отворачиваем болт крепления вкладыша наружной ручки.

Отворачиваем болт крепления вкладыша наружной ручки на автомобиле Hyundai Solaris

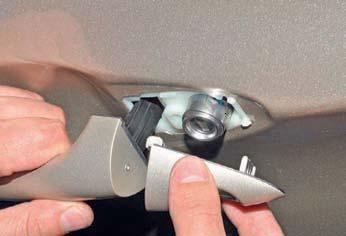

6. Снимаем вкладыш наружной ручки.

Снимаем вкладыш наружной ручки на автомобиле Hyundai Solaris

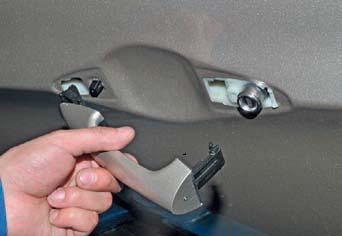

7. Сдвигаем наружную ручку назад так чтобы поводок 2 ручки вышел из зацепления с рычагом основания ручки, а передний фиксатор 1 вышел из паза основания ручки.

Снимаем наружную ручку на автомобиле Hyundai Solaris

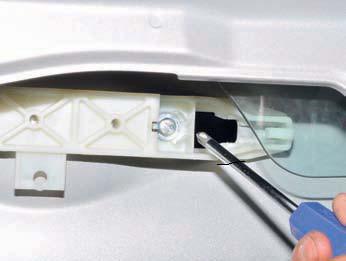

8. Крестообразной отвёрткой отворачиваем саморез переднего крепления основания наружной ручки и снимаем основание ручки.

Отворачиваем саморез переднего крепления основания наружной ручки и снимаем основание ручки на автомобиле Hyundai Solaris

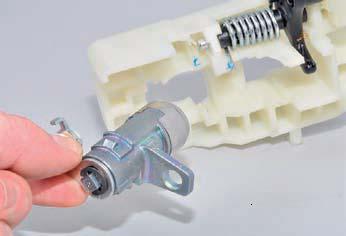

9. Для снятия цилиндрового механизма замка поворачиваем его так, чтобы выступ на замке совместился с пазом в основании ручки и вынимаем цилиндровый механизм замка из основания ручки.

Снимаем цилиндровый механизма замка на автомобиле Hyundai Solaris

10. Заменяем цилиндровый механизм замка новым и устанавливаем наружную ручку передней двери в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
