Снимите правое переднее колесо.
Слейте рабочую жидкость механизма усилителя рулевого управления.
Снимите защитные фартуки переднего крыла.
Снимите вентилятор системы охлаждения и ремень генератора.
Отсоедините возвратный шланг.
ПРИМЕЧАНИЕ Избегайте попадания рабочей жидкости на приводной ремень генератора. |
|
|
Рис. 5.41. Отсоединение нагнетательного трубопровода
Используя гаечный ключ (27 мм), открутите болт крепления и отсоедините нагнетательный трубопровод (рис. 5.41).
|

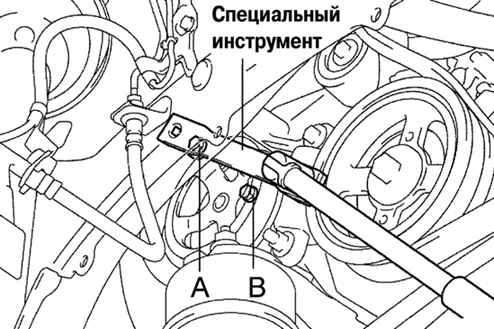

Рис. 5.42. Болты крепления приводного ремня насоса гидроусилителя рулевого управления
С помощью специального инсрумента 09249-63010 открутите болты А и В крепления и снимите приводной ремень насоса усилителя рулевого управления (рис. 5.42).

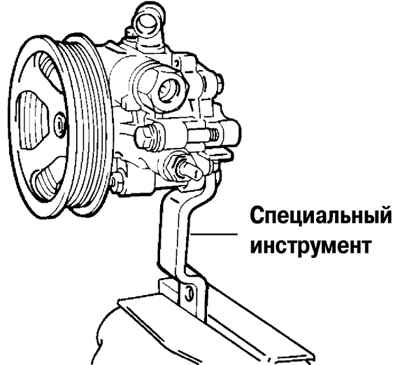

Рис. 5.43. Установка насоса гидроусилителя в тисках
Не снимая специального инструмента, снимите насос гидроусилителя в сборе с нагнетательным трубопроводом. Установите насос в тисках (рис. 5.43).
