Снятие насоса охлаждающей жидкости в автомобиле Ford Focus 2

Инструменты:

• Отвертка плоская средняя
• Гаечный ключ накидной прямой 10 мм
• Вороток под тоорцевую насадку
• Насадка на вороток 8 мм
• Насадка на вороток 10 мм
• Динамометрический ключ

Детали и расходники:

• Ремень привода вспомогательных агрегатов
• Ремень приводакомпрессора кондиционера
• Уплотнительная прокладка насоса
• Тара для сливания охлаждающей жидкости
• Насос охлаждающей жидкости в сборе
• Герметик
• Ветошь

Примечания:

Прежде чем демонтировать и заменять насос, убедитесь, что неисправность вызвана именно им. Проверьте отсутствие люфта вала насоса, а также осмотрите уплотнение вала на предмет течи охлаждающей жидкости. Работы по разборке и сборке насоса довольно трудоемкие и сложные, поэтому при выявлении неисправностей рекомендуется заменить насос охлаждающей жидкости в сборе.

Насос снимаем в сборе для замены его уплотнительной прокладки, при появлении шума работы подшипника насоса, в случае тугого вращения шкива насоса при снятом ремне привода, при появлении большого радиального люфта вала насоса или течи охлаждающей жидкости из-под заглушки контрольного отверстия.

Снятие насоса охлаждающей жидкости Ford Focus 2

1. Слейте жидкость из системы охлаждения двигателя, как описано здесь.

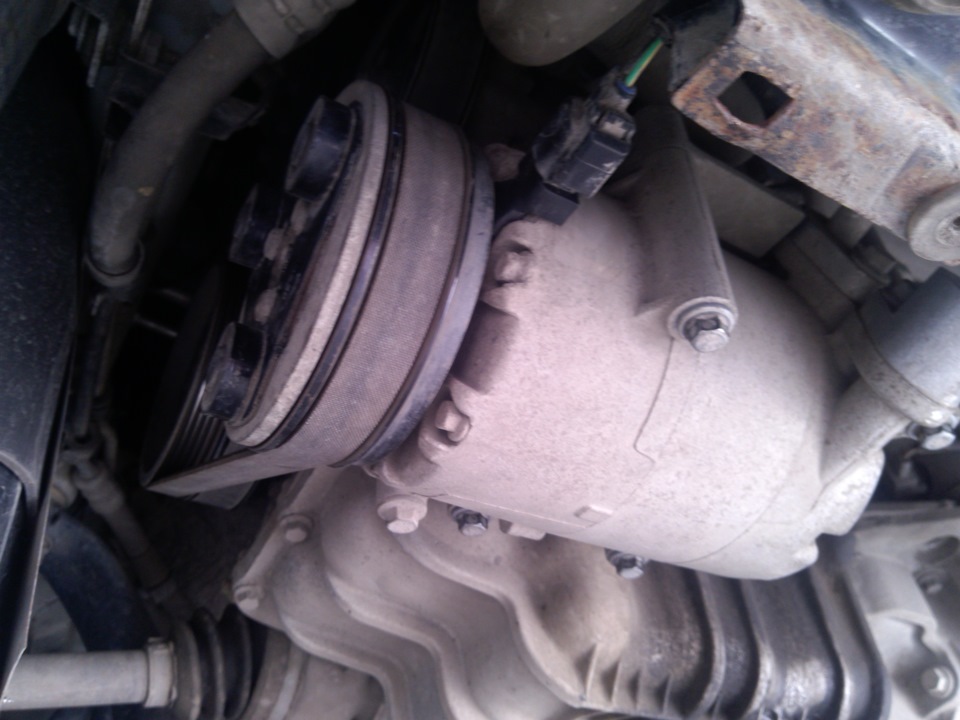

2. Снимите ремень привода компрессора кондиционера.

Примечание:

При снятии ремень привода компрессора кондиционера необходимо заменить новым.

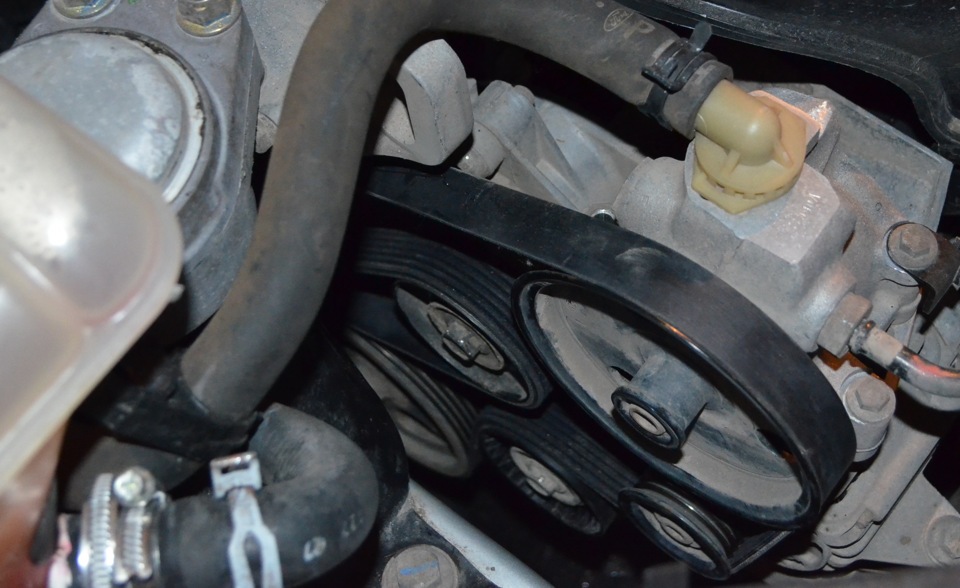

3. Снимите ремень привода вспомогательных агрегатов.

Примечание:

При снятии ремень привода вспомогательных агрегатов необходимо заменить новым.

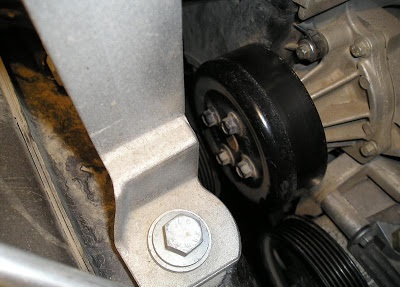

4. Удерживая силовой отверткой за головки болтов шкив привода насоса охлаждающей жидкости, ключом или головкой «на 10» открутите четыре болта крепления шкива.

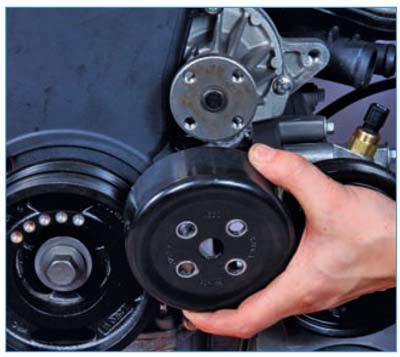

5. Снимите шкив.

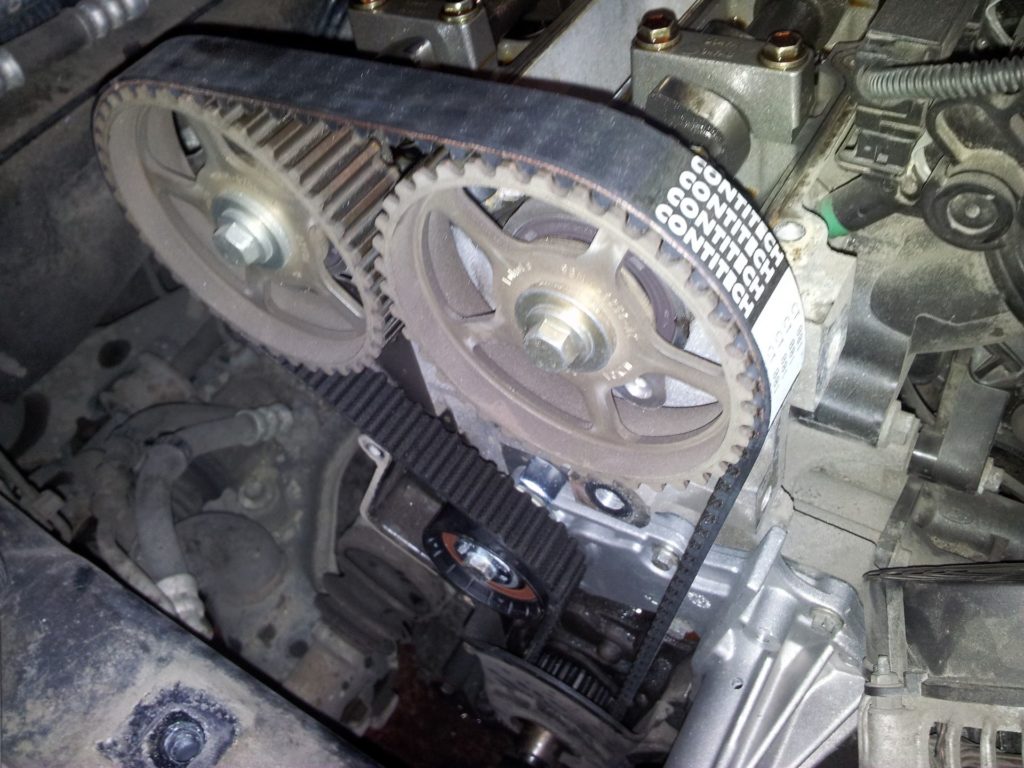

6. Снимите ремень и натяжной ролик ремня привода газораспределительного механизма, как описано здесь.

Примечание:

Снимать ремень привода газораспределительного механизма необходимо только на автомобилях выпуска с апреля 2005 года, так как у двигателей этих автомобилей натяжной ролик ремня установлен на корпусе водяного насоса. На автомобилях выпуска до апреля 2005 года натяжной ролик установлен на блоке цилиндров двигателя и снятие ремня при замене водяного насоса не требуется.

Если в комплект нового насоса охлаждающей жидкости не входит натяжной ролик, снимите его со старого, выкрутив его крепежный болт к корпусу насоса. После этого установите натяжной ролик на новый насос, затянув болт его крепления моментом 28 Н∙м.

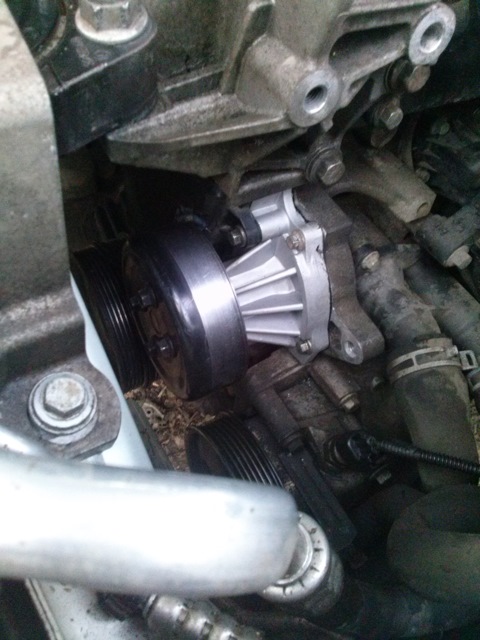

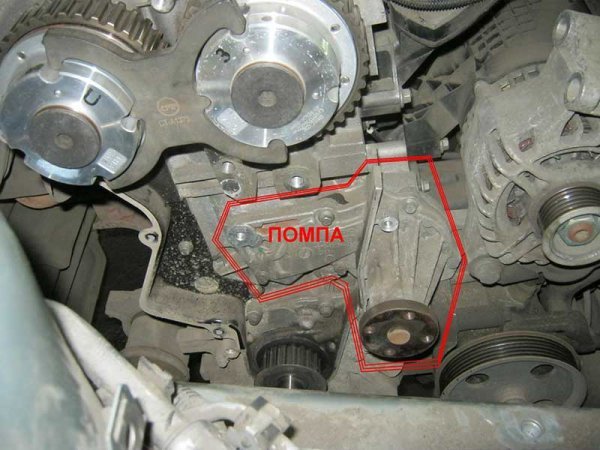

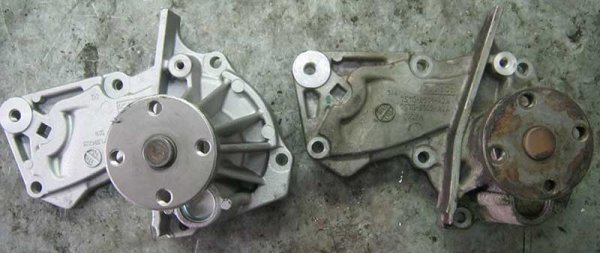

7. Головкой «на 8» отверните шесть болтов крепления насоса охлаждающей жидкости (помпы) и снимите насос в сборе.

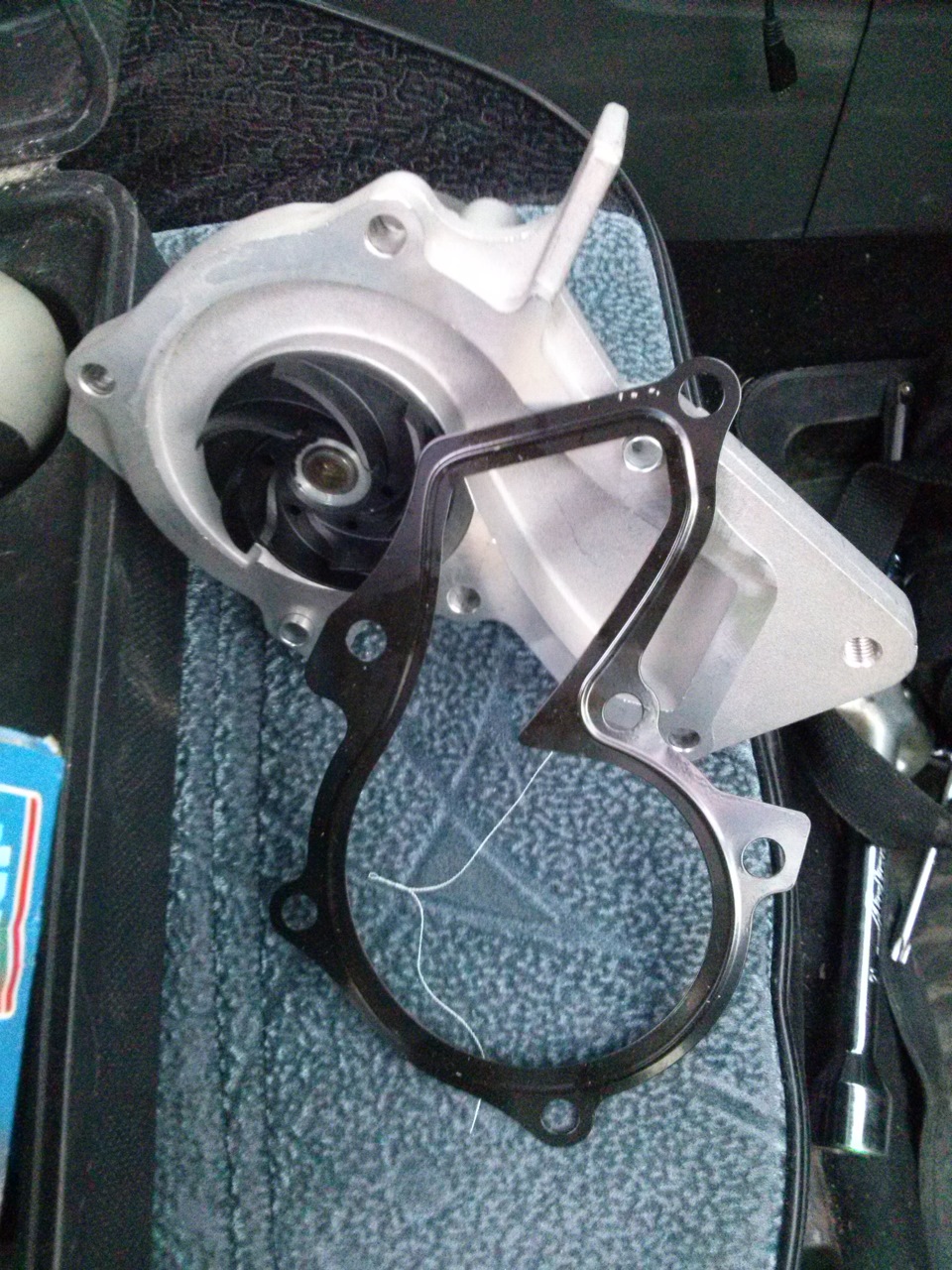

8. Между блоком цилиндров и корпусом насоса установлена прокладка, которую при установке насоса замените новой.

Полезный совет:

Уплотнительную прокладку корпуса водяного насоса смажьте с обеих сторон тонким слоем герметика.

Прокладку уплотнения соединения насоса охлаждающей жидкости с блоком двигателя необходимо заменять при каждом демонтаже насоса.

9. Установите водяной насос в порядке, обратном снятию, предварительно очистив привалочную поверхность блока цилиндров. Болты крепления насоса затяните равномерно крест-накрест моментом 10 Н·м.

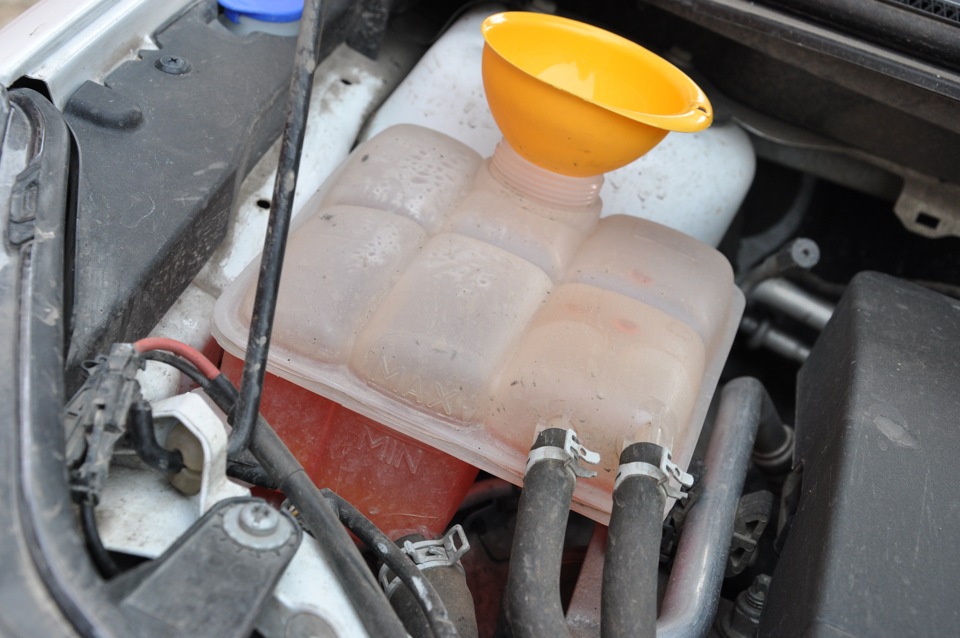

10. После завершения всех работ залейте до требуемого уровня жидкость в систему охлаждения и удалите из системы охлаждения воздушные пробки.
