Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Отвертка плоская средняя 1 шт.
Металлический прут 1 шт.
Гаечный ключ накидной прямой 19 мм 1 шт.
Домкрат 1 шт.
Торцевая головка 10 мм 1 шт.
Опорные стойки 1 шт.
Шестигранный ключ 19 мм 1 шт.
Баллонный ключ 1 шт.
Торцевая головка 12 мм 1 шт.
Удлинитель торцевых головок 1 шт.
Детали и расходники:
Болт натяжителя Honda 96700-100-5518 1 шт.
Натяжитель приводного ремня Honda 31170-RWK-025 1 шт.
Тканевые перчатки 1 шт.

Примечание:

Перед тем, как заменить натяжитель приводного ремня Хонда Цивик, сначала нужно будет снять сам ремень и генератор.

 Снятие приводного ремня Хонда Цивик

1. Поднимите капот и зафиксируйте его упором.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

2. Торцевой головкой на 10 мм отсоедините провод от клеммы «минус» АКБ.

Замена генератора Honda Civic 2005 - 2011

3. Баллонным ключом ослабьте гайки правого переднего колеса.

Проверка и замена ремня привода Honda Civic 2005 - 2011

4. Приподнимите домкратом перед­нюю часть автомобиля и установите на надеж­ные опоры.

Проверка и замена ремня привода Honda Civic 2005 - 2011

5. Выверните гайки, и снимите колесо. Подденьте отверткой и вытяните 2 пистона пластиковой защиты.

Проверка и замена ремня привода Honda Civic 2005 - 2011

6. Отогните защиту вниз.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

7. Перейдите в подкапотное пространство.

Проверка и замена ремня привода Honda Civic 2005 - 2011

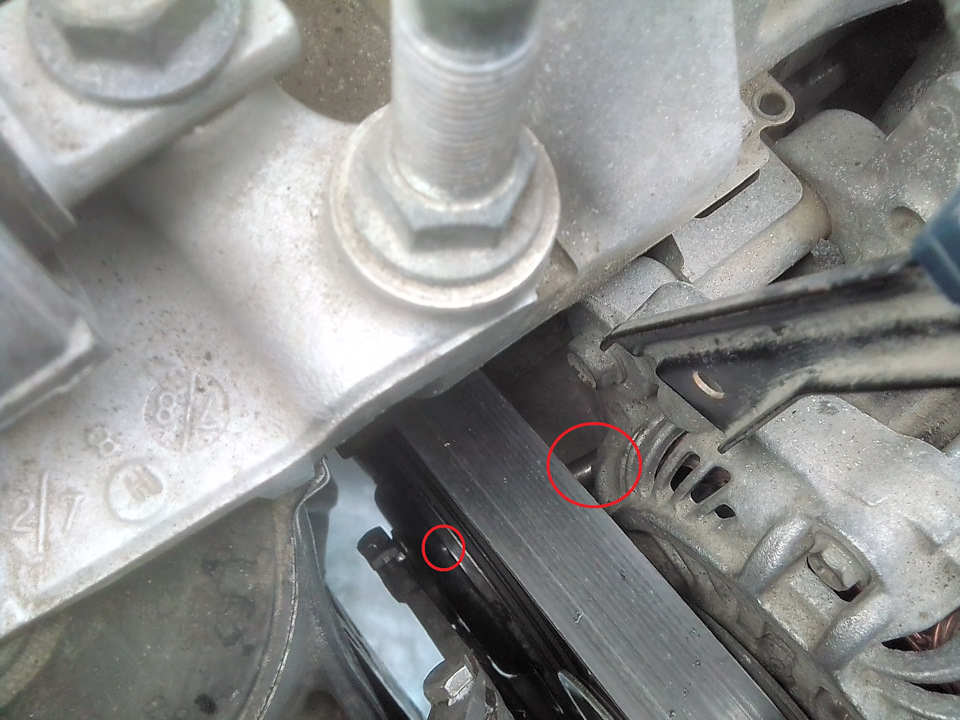

8. Закрепите накидной ключ на 19 мм на специальном выступе автоматического натяжителя и плавно поверните ключ против часовой стрелки.

Проверка и замена ремня привода Honda Civic 2005 - 2011

Проверка и замена ремня привода Honda Civic 2005 - 2011

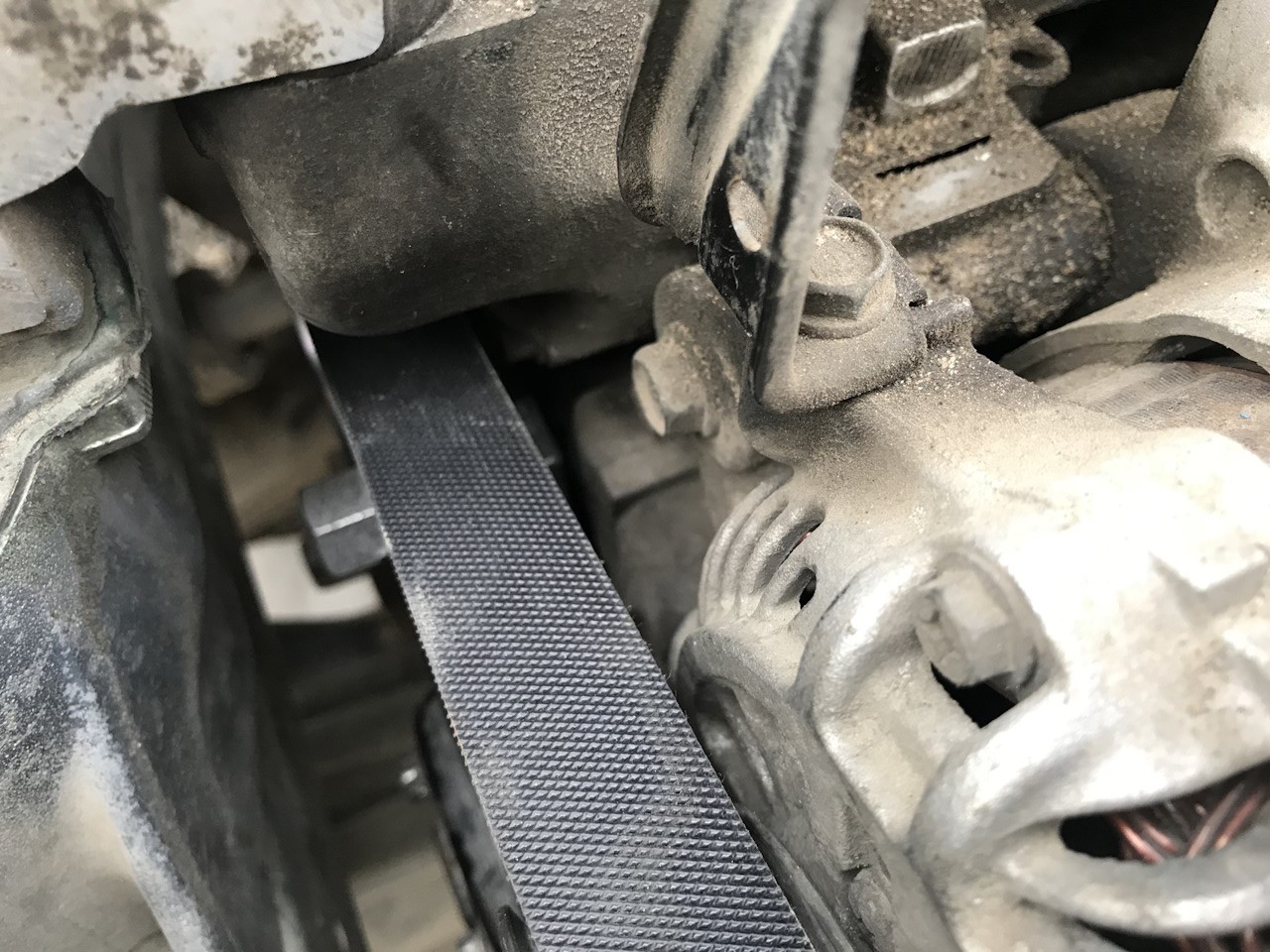

9. Снимите ремень со шкива генератора, и отпустите болт натяжного устройства.

Проверка и замена ремня привода Honda Civic 2005 - 2011

10. Снимите приводной ремень со шкивов ролика автоматического натяжителя, водяного насоса, компрессора кондиционера.

Проверка и замена ремня привода Honda Civic 2005 - 2011

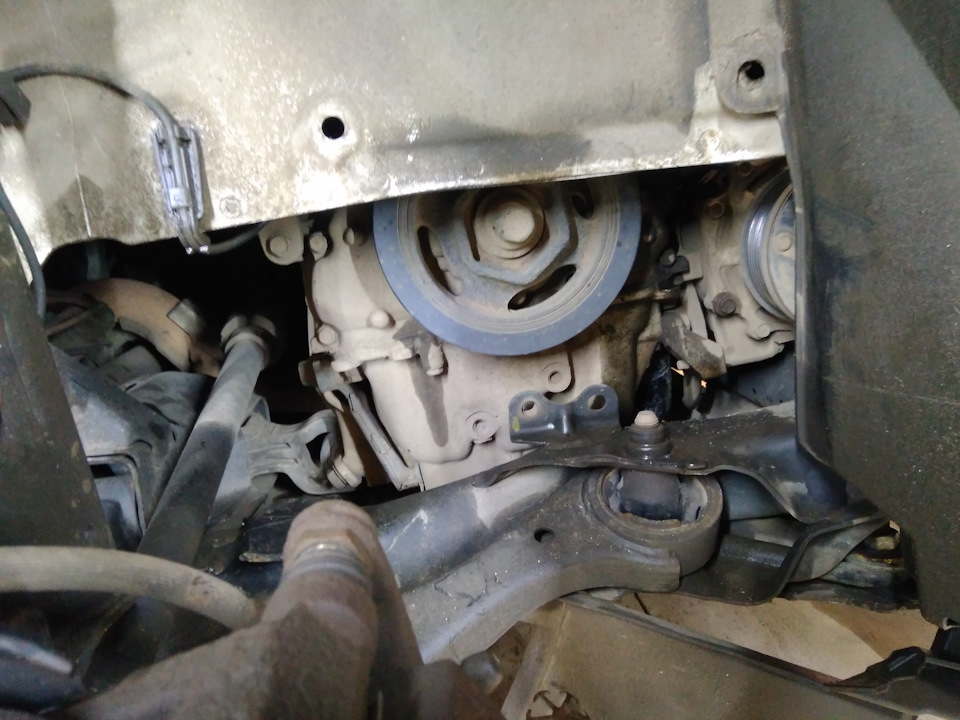

11. Извлеките ремень привода через арку правого переднего колеса.

Снятие генератора на Хонда Цивик

1. Снимите защитный чехол.

Замена генератора Honda Civic 2005 - 2011

2. Головкой на 10 мм отверните гайку крепления наконечника силового провода.

Замена генератора Honda Civic 2005 - 2011

3. Отсоедините силовой провод.

Замена генератора Honda Civic 2005 - 2011

4. Сдвиньте защитный чехол.

Замена генератора Honda Civic 2005 - 2011

5. Отожмите фиксатор и отсоедините от генератора колодку.

Замена генератора Honda Civic 2005 - 2011

6. Разъедините колодки и отсоедините разъем от генератора.

Замена генератора Honda Civic 2005 - 2011

7. Подденьте отверткой и отсоедините держатели жгута проводов.

Замена генератора Honda Civic 2005 - 2011

Замена генератора Honda Civic 2005 - 2011

8. Головкой на 12 мм выверните 2 болта крепления генератора.

Замена генератора Honda Civic 2005 - 2011

Замена генератора Honda Civic 2005 - 2011

9. Снимите генератор.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

Замена генератора Honda Civic 2005 - 2011

Снятие натяжителя приводного ремня Хонда Цивик

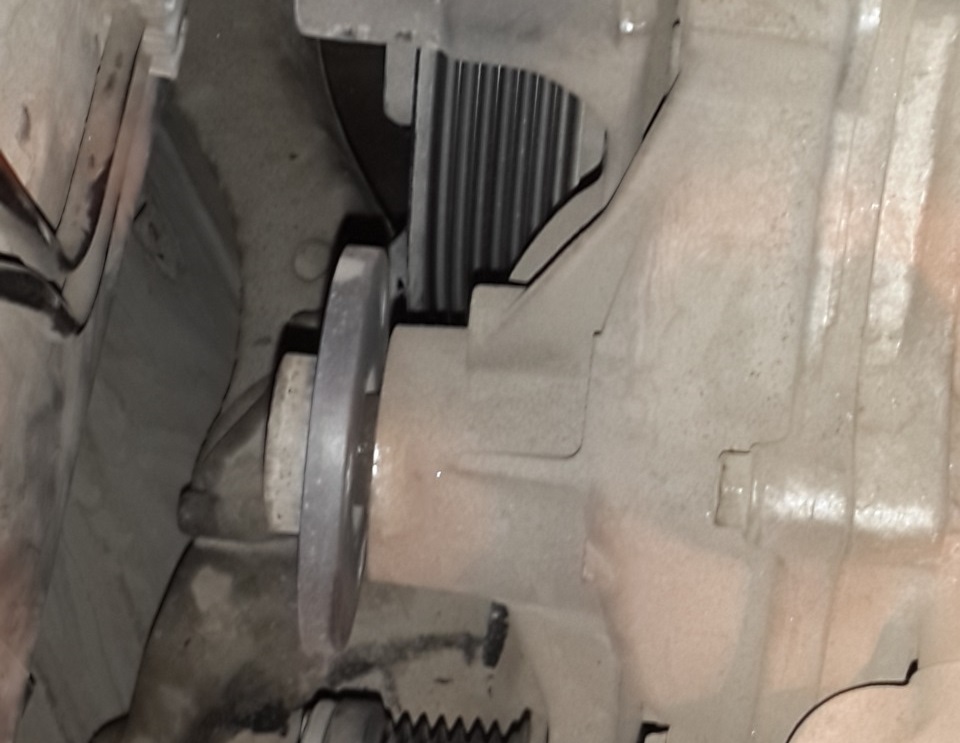

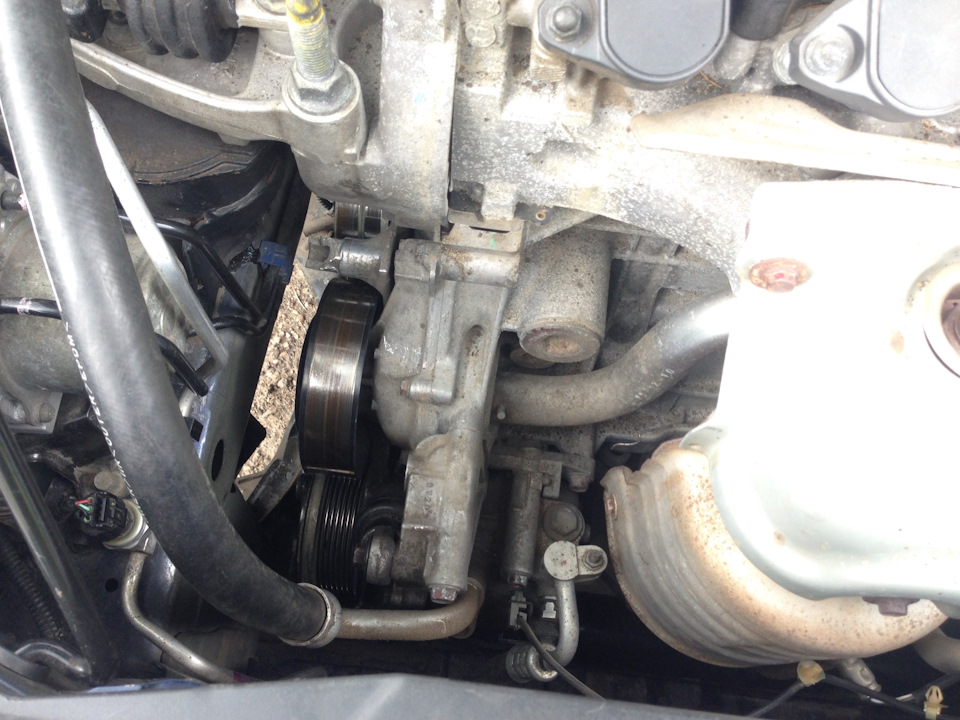

1. Вставьте металлический прут (или другой подходящий инструмент) в боковое отверстие шкива водяного насоса, и зафиксируйте его от поворачивания.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

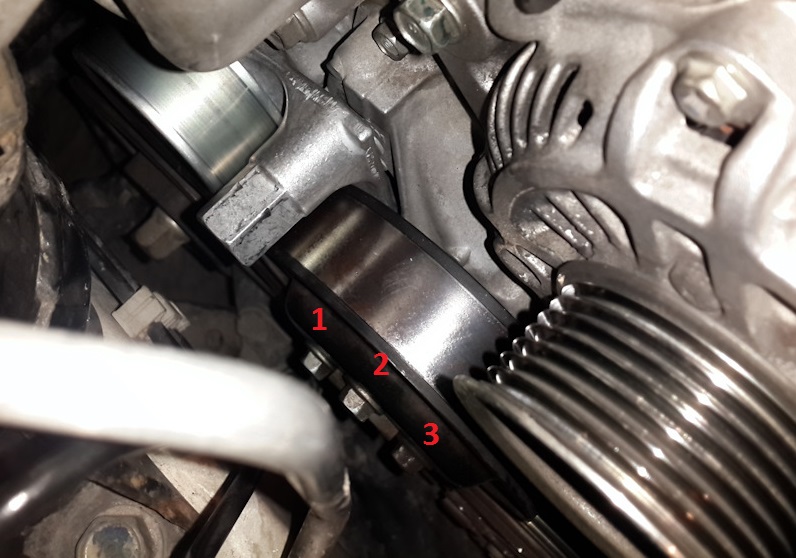

2. Ключом или головкой на 10 мм выверните 3 болта крепления шкива.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

3. Снимите шкив.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

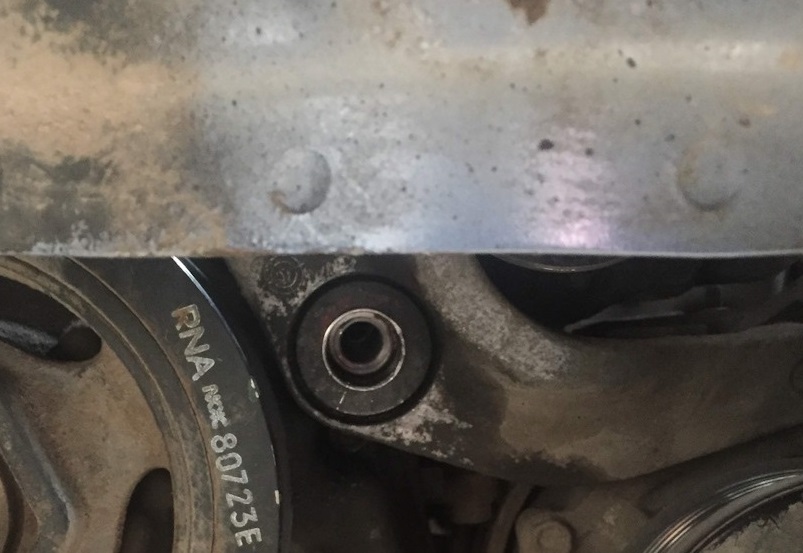

4. Ключом на 10 мм выверните верхний болт крепления натяжителя ремня Хонда Цивик к кронштейну генератора.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

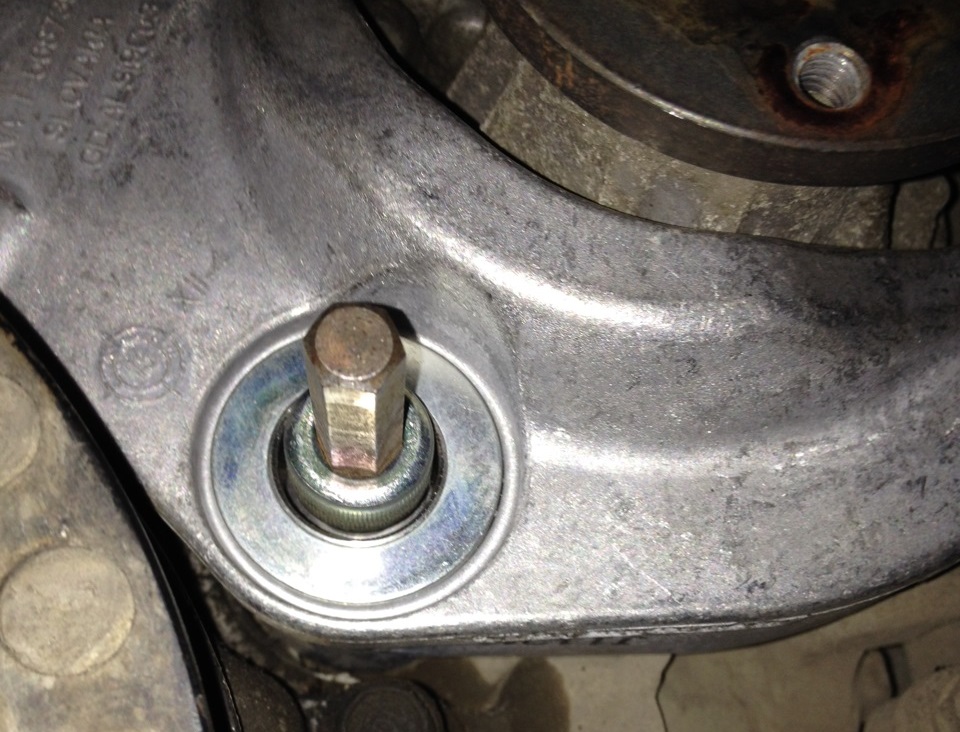

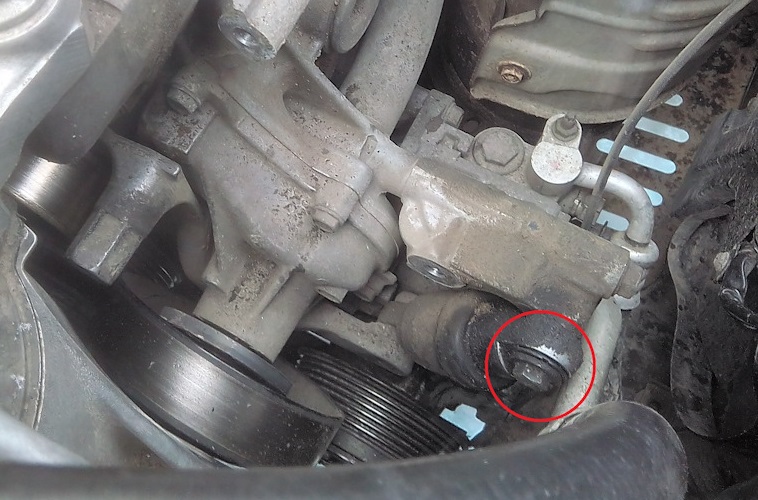

5. Шестигранным ключом на 19 мм выверните нижний болт.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

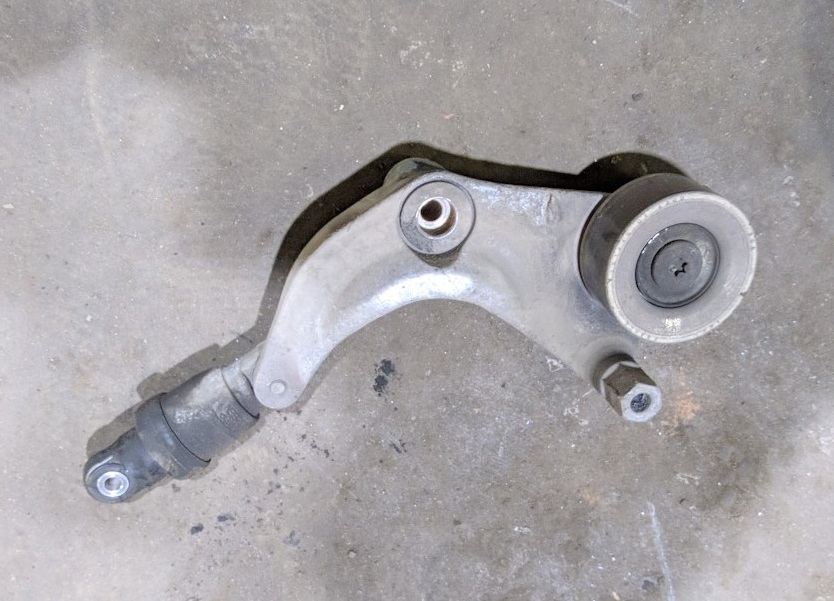

6. Снимите натяжитель приводного ремня Хонда Цивик.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

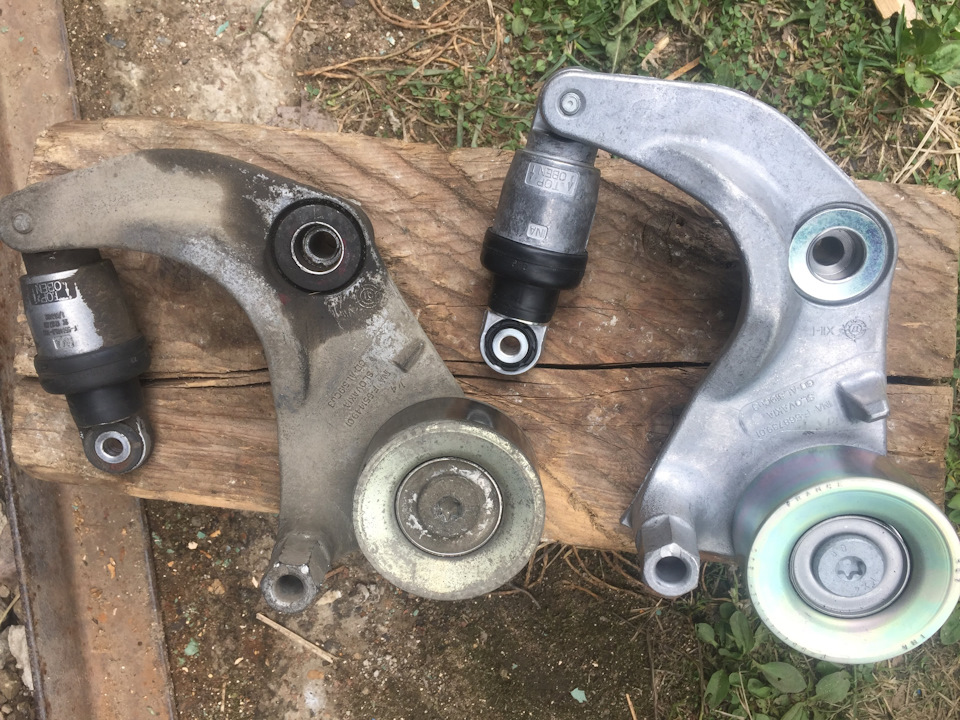

7. При необходимости, замените натяжитель ремня Хонда Цивик на новый.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

8. Установите новый натяжитель, генератор и ремень привода вспомогательных агрегатов в порядке, обратном снятию.

Снятие натяжителя приводного ремня Хонда Цивик 2005 - 2011

9. Проверните коленчатый вал на 3 полных оборота, чтобы ремень привода занял правильное положение на шкивах.

Источник: carpedia.club
