Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Приспособление для сжатия пружин 1 шт.
Домкрат 1 шт.
Плоскогубцы 1 шт.
Баллонный ключ 1 шт.
Отвертка плоская средняя 1 шт.
Гаечный ключ накидной прямой 19 мм 1 шт.
Шестигранный ключ 6 мм 1 шт.
Гаечный ключ накидной прямой 14 мм 1 шт.
Гаечный ключ накидной изогнутый 17 мм 1 шт.
Гаечный ключ накидной прямой 12 мм 1 шт.
Опорные стойки 1 шт.
Детали и расходники:
Противооткатные упоры 1 шт.
Тканевые перчатки 1 шт.
Подшипник верхней опоры Honda 51726-SNA-G01 1 шт.
Верхняя опора амортизаторной стойки Honda 51920-SVB-A03 1 шт.
Проволока или шнур 1 шт.

Примечание:

Для того, чтобы заменить верхнюю опору стойки Хонда Цивик, сначала нужно будет снять переднюю амортизаторную стойку.

Правая и левая амортизаторные стойки снимаются и устанавливаются аналогично.

Снятие передней стойки амортизатора Хонда Цивик

1. Поднимите крышку капота и зафиксируйте ее упором.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

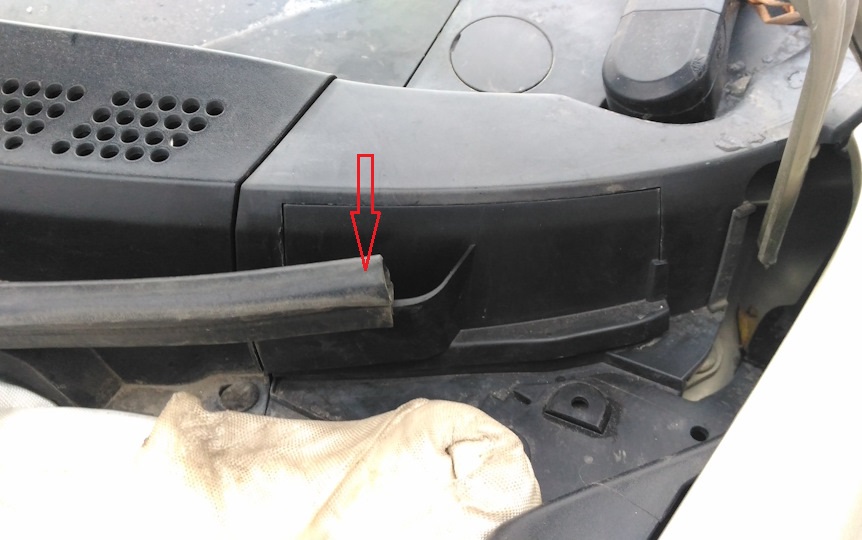

2. Потяните вверх и снимите уплотнитель с задней облицовки моторного отсека.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

3. Выведите из фиксаторов и снимите облицовку проема амортизаторной стойки Хонда Цивик.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

4. Подденьте отверткой и снимите резиновую заглушку.

Замена передней пружины амортизаторной стойки Хонда Цивик 2005 - 2011

5. Зафиксируйте шестигранным ключом шток от проворачивания. Ключом на 17 мм ослабьте затяжку гайки штока стойки.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

6. Затормозите задние колеса стояночным тормозом и установите под них противооткатные упоры.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

7. Баллонным ключом ослабьте затяжку гаек крепления переднего колеса.

Замена передней пружины амортизаторной стойки Хонда Цивик 2005 - 2011

8. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

9. Снимите декоративный колпак и переднее колесо.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

10. Ключом на 12 мм выверните крепежный болт тормозного шланга.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

11. Отведите тормозной шланг в сторону.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

12. Сожмите плоскогубцами и отсоедините фиксатор крепления датчика частоты вращения колеса.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

13. Отведите жгут проводов в сторону.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

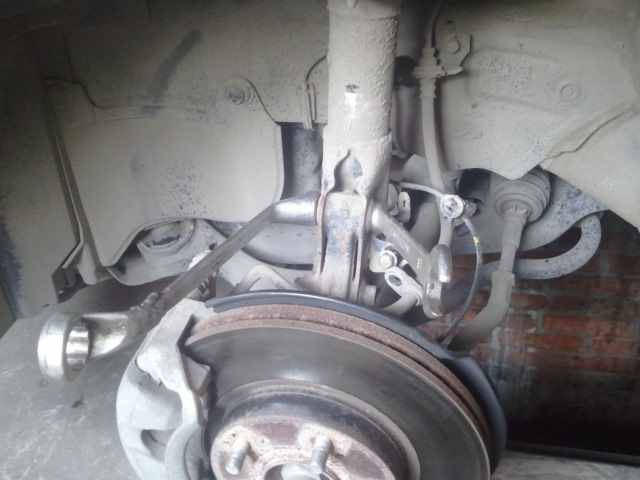

14. Удерживая болты от проворачивания, ключом на 19 мм отверните гайки верхнего и нижнего крепления поворотного кулака к стойке амортизатора (сами болты не вынимайте).

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

15. Ключом на 14 мм отверните 3 гайки крепления верхней опоры амортизатора Хонда Цивик к кузову.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

16. Извлеките 2 болта крепления поворотного кулака к стойке.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

17. Отсоедините от поворотного кулака и снимите амортизаторную стойку.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

Примечание:

Если предполагаются дальнейшие работы, зафиксируйте поворотный кулак и ступицу, например подвязав их проволокой к кузову.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

Замена верхней опоры амортизаторной стойки Хонда Цивик

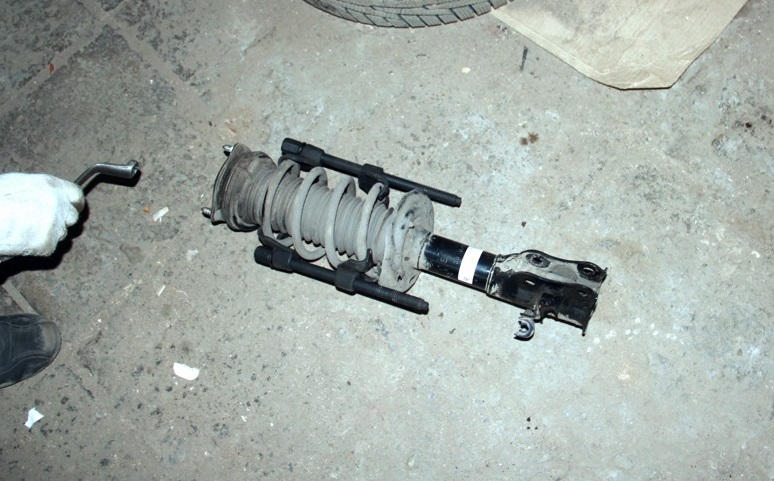

1. Установите на стойку специальное приспособление и сожмите пружину.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

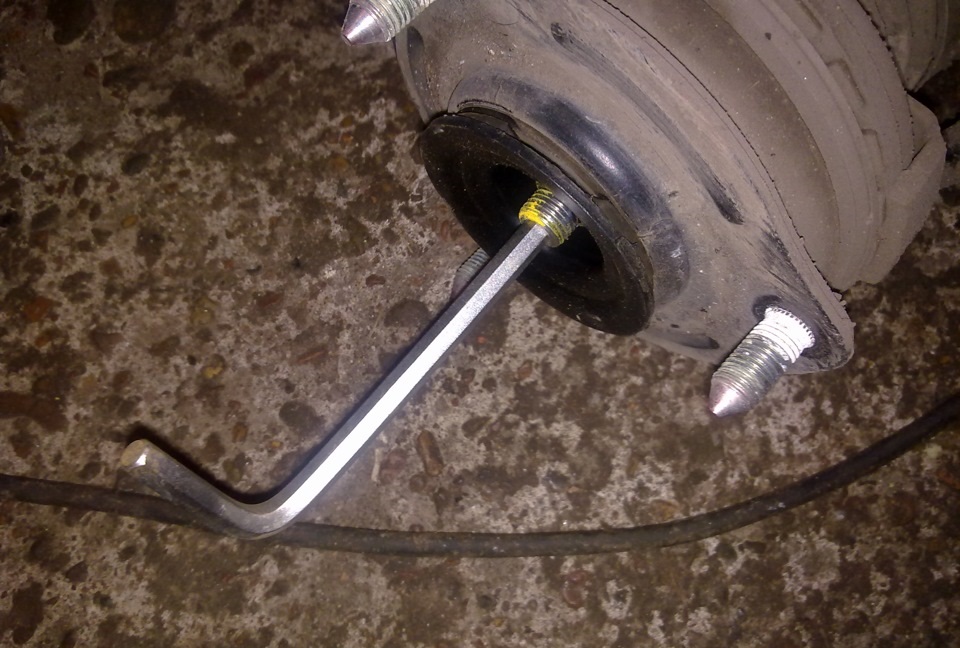

2. Зафиксируйте шестигранным ключом шток от проворачивания.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

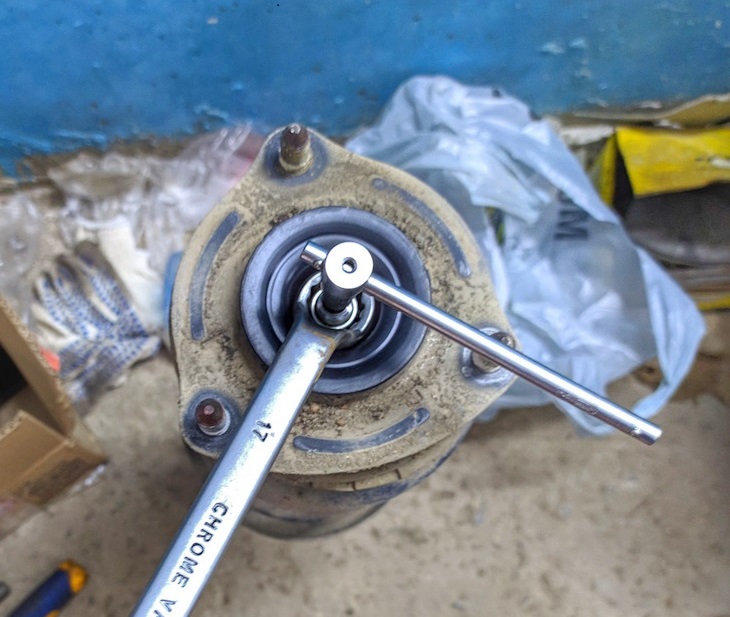

3. Гаечным ключом на 17 мм отверните гайку штока амортизатора.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

4. Поверните пружину амортизатора относительно защитного чехла таким образом, чтобы конец пружины освободился от держателя чехла.

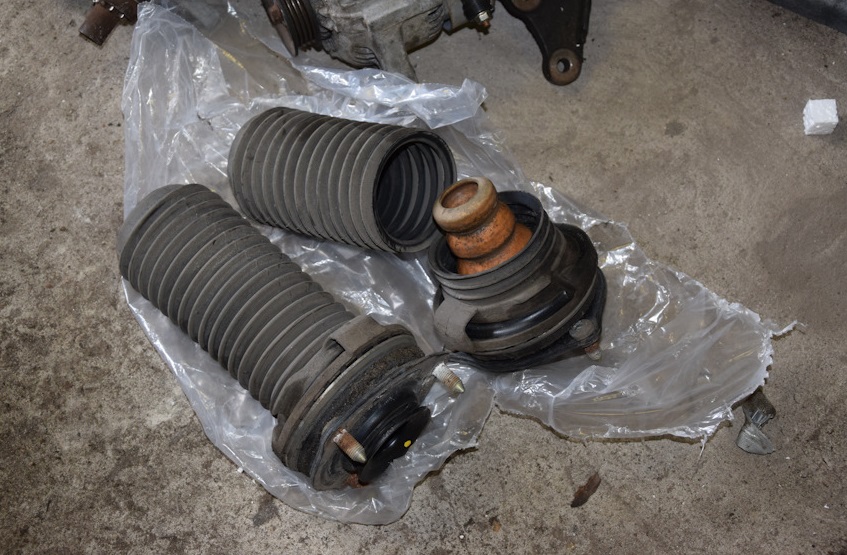

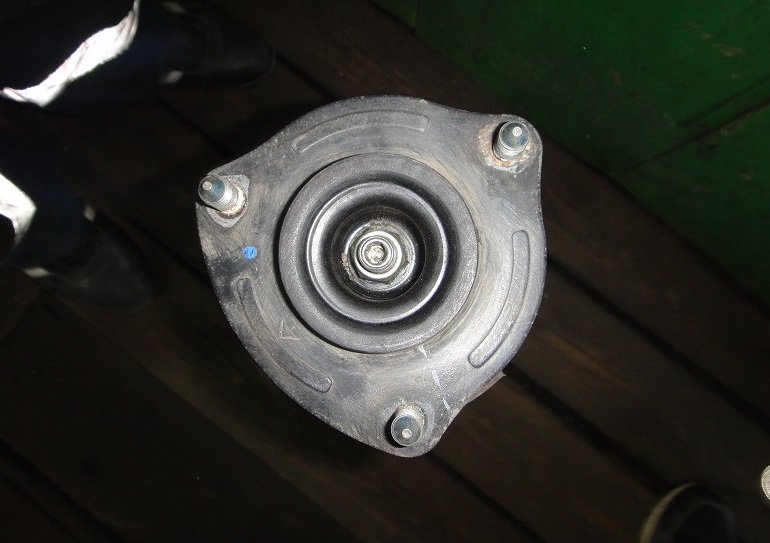

5. Снимите верхнюю опору стойки Хонда Цивик вместе с защитным чехлом.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

6. Отожмите верхний край и отсоедините защитный чехол от верхней опоры стойки.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

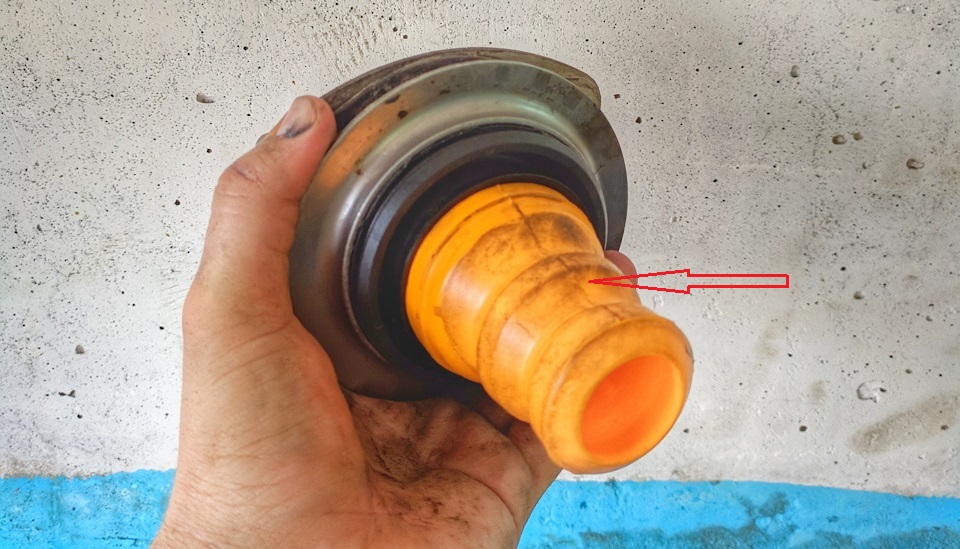

7. Снимите буфер хода сжатия.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

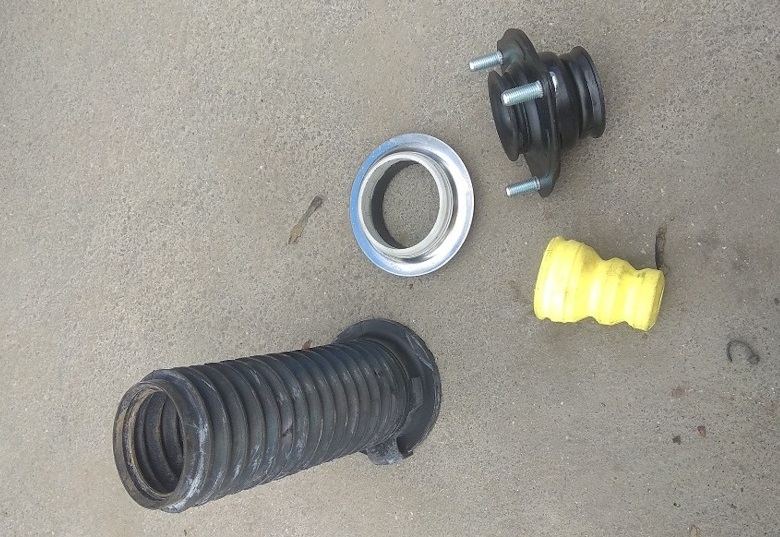

8. Отсоедините от верхней опоры подшипник.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

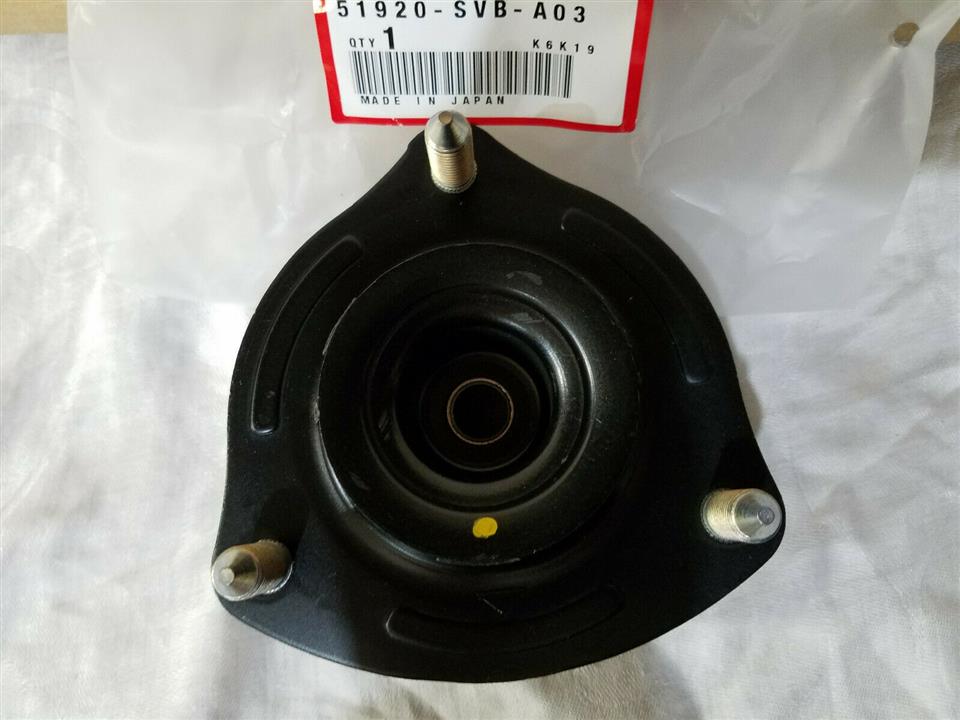

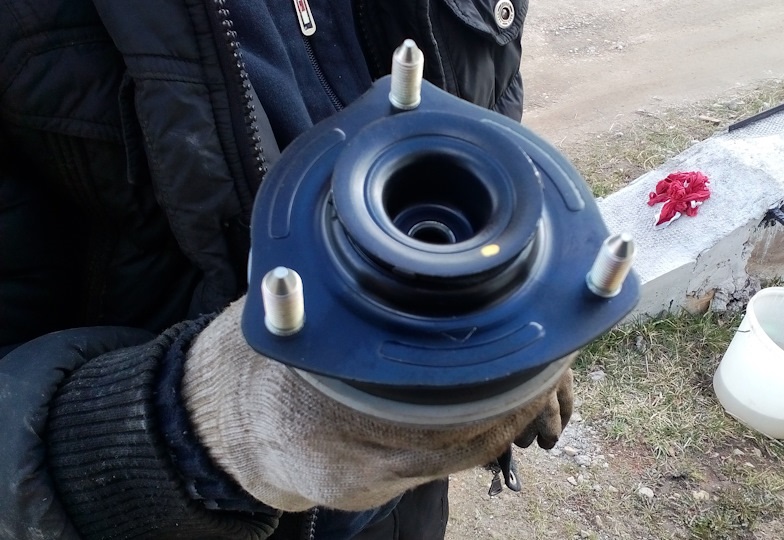

9. Замените верхнюю опору стойки Хонда Цивик на новую.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

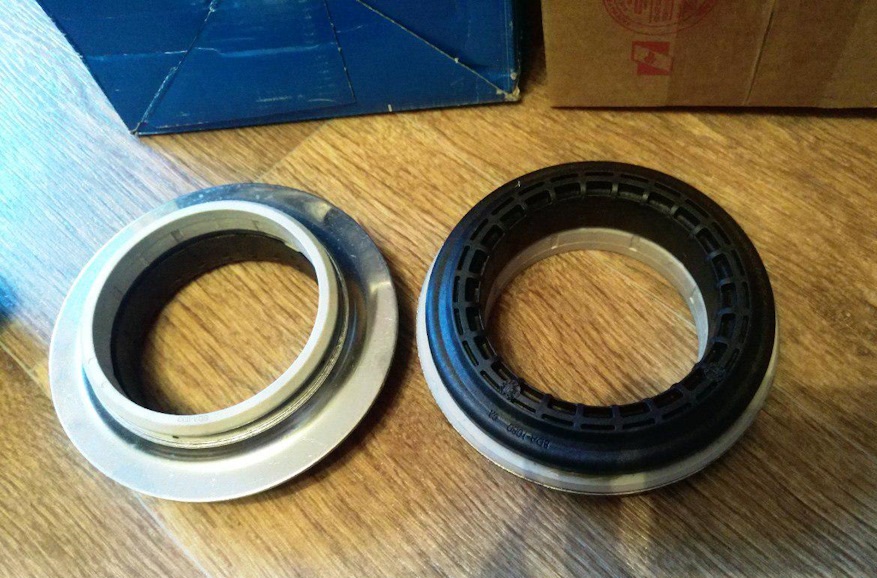

10. При необходимости, замените подшипник верхней опоры на новый.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

11. Соберите амортизаторную стойку в порядке, обратном разборке.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

Примечание:

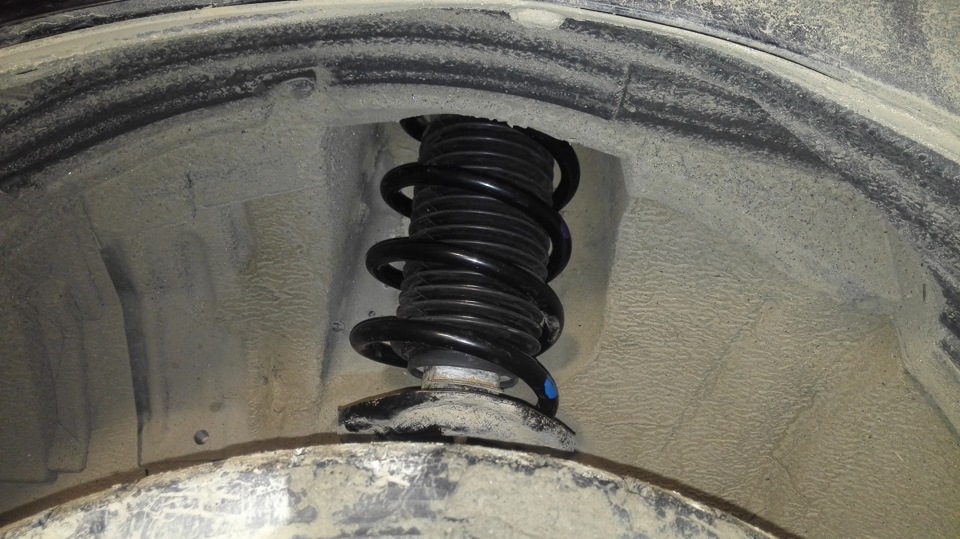

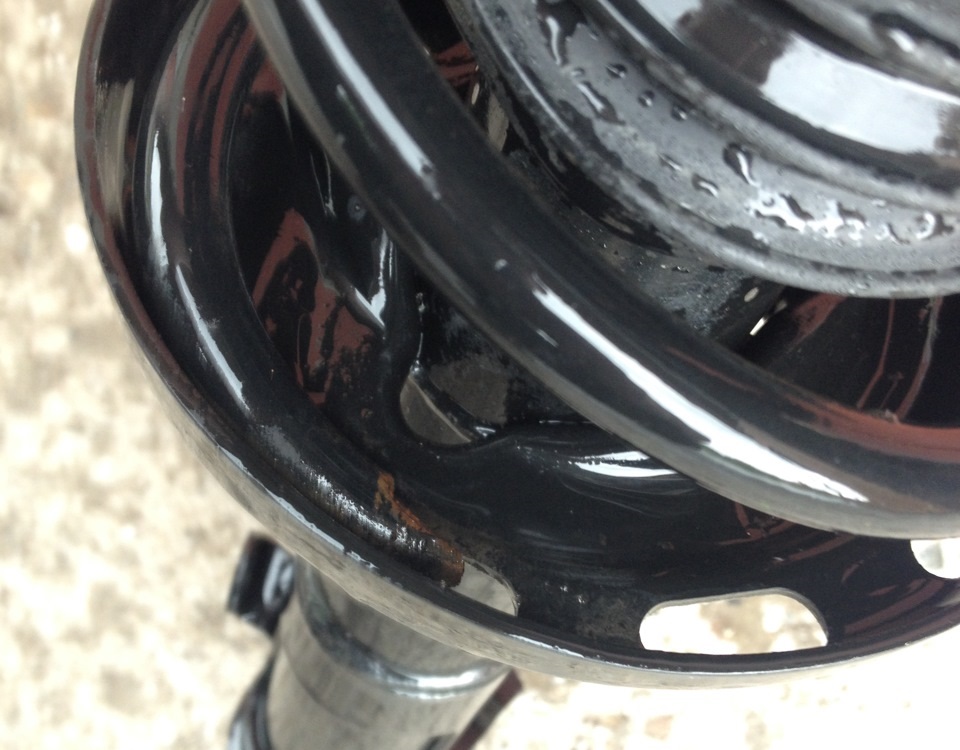

При установке пружины амортизатора следите за тем, чтобы выступ на нижней упругой прокладке вошел в отверстие в нижней опоре пружины.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

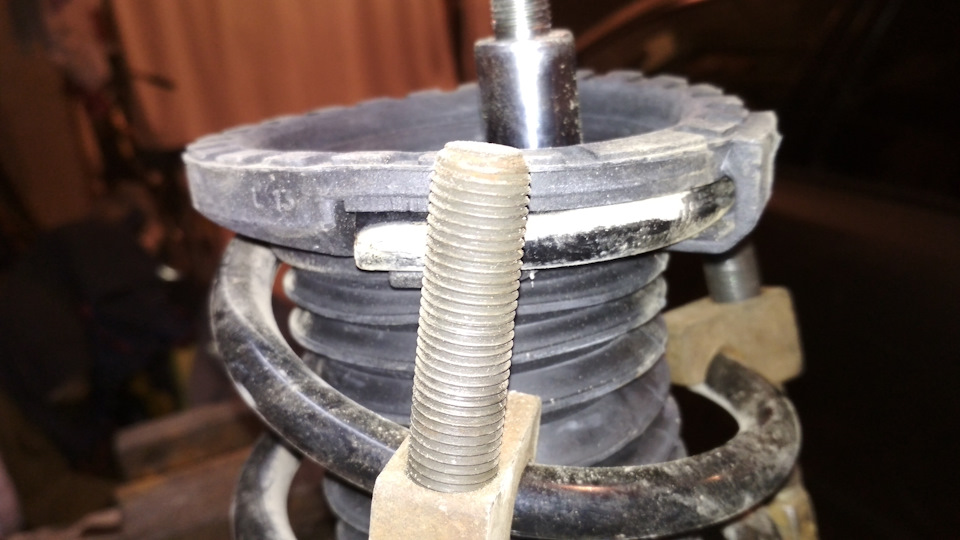

При установке защитного чехла следите за тем, чтобы верхний виток пружины вошел в держатель, а конец пружины уперся в выступ на защитном чехле.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

12. Установите амортизаторную стойку и все снятые детали в порядке, обратном снятию. Сначала стойку закрепите на 3 гайки сверху, под капотом.

Замена верхней опоры амортизаторной стойки Хонда Цивик 2005 - 2011

13. Аналогично замените верхнюю опору стойки Хонда Цивик и с другой стороны автомобиля.

14. Проверьте и при необходимости отрегулируйте в автомастерской углы установки передних колес.
