Снятие облицовки туннеля пола Renault Duster

Эту операцию необходимо выполнять при регулировке стояночного тормоза, для снятия регулятора электропривода наружных зеркал заднего вида, механизма управления коробкой передач и рычага стояночного тормоза.

Преодолев сопротивление фиксаторов, выводим рамку чехла рычага переключения передач из зацепления с нижней накладкой облицовки туннеля пола.

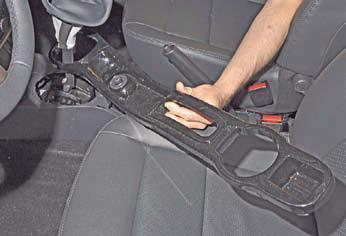

Преодолев сопротивление фиксаторов нижней накладки, отводим ее от облицовки туннеля пола.

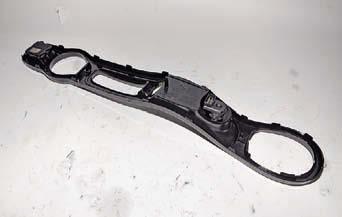

На фото: Расположение фиксаторов.

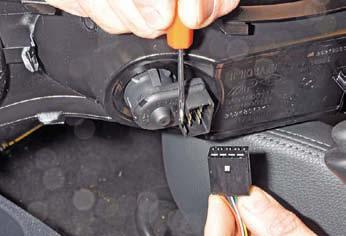

Отверткой отжимаем фиксатор на регуляторе электропривода наружных зеркал заднего вида, отсоединяем от него колодку жгута проводов, и снимаем нижнюю накладку облицовки туннеля пола.

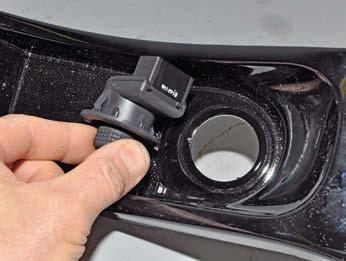

При необходимости вынимаем регулятор электропривода наружных зеркал заднего вида из отверстия в нижней накладке (см. «Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов»).

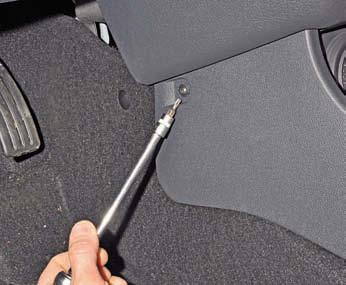

Ключом Torx T-20 отворачиваем с каждой стороны по одному саморезу бокового крепления облицовки туннеля пола.

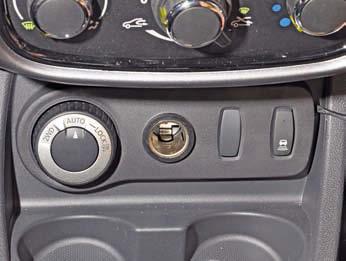

Снимаем выключатели на верхней накладке облицовки туннеля пола (см. «Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов»).

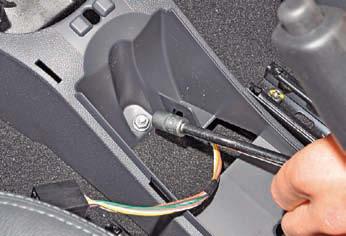

Торцевым ключом (головкой) «на 10» отворачиваем гайку шпильки крепления средней части облицовки туннеля пола к днищу кузова.

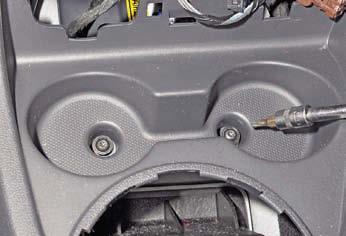

Ключом Torx T-20 отворачиваем два самореза крепления передней части облицовки туннеля пола в передней нише для стаканов.

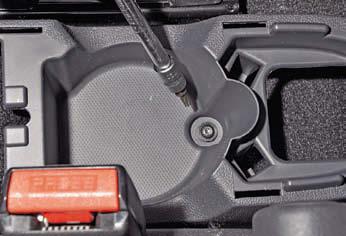

Тем же инструментом отворачиваем саморез крепления задней части облицовки туннеля пола в задней нише для стакана.

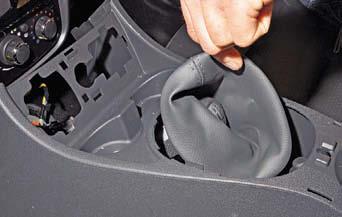

Протолкнув чехол рычага переключения передач в отверстие облицовки,..

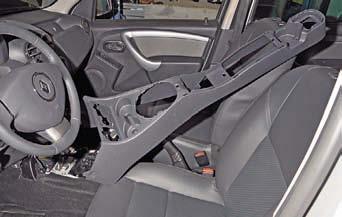

…снимаем ее.

Устанавливается облицовка туннеля пола в обратной последовательности.
