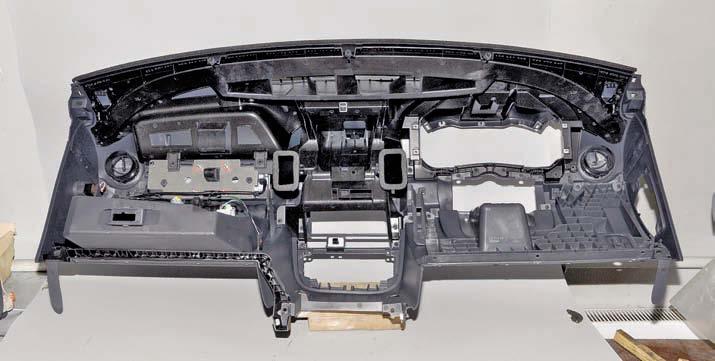

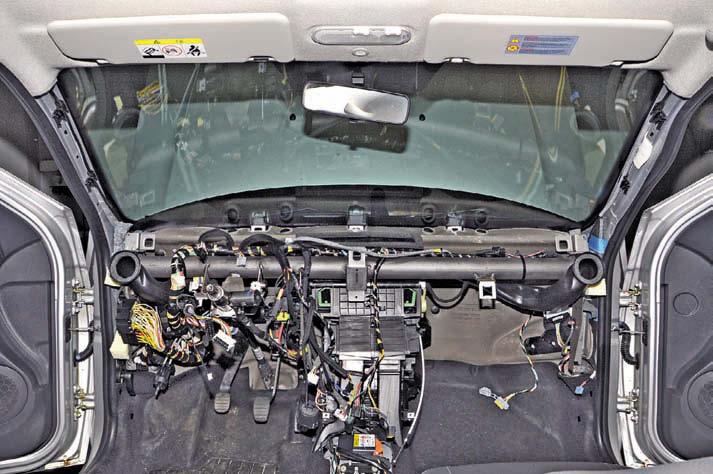

Снятие панели приборов Renault Duster

Эти работы необходимо проводить при демонтаже отопителя, радиатора и вентилятора отопителя, а также испарителя кондиционера и при замене жгута проводов.

Предварительно отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Далее снимаем рулевое колесо (см. статью «Снятие рулевого колеса»). Демонтируем подрулевые переключатели вместе с соединителем (см. «Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля») и комбинацию приборов (см. «Снятие комбинации приборов»). Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера (см. «Замена катушки иммобилайзера и контактной группы выключателя зажигания»). Снимаем также облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

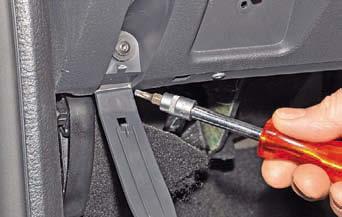

Ключом Torx T-20 отворачиваем с каждой стороны по одному винту нижнего крепления консоли панели приборов к кузову. После этого снимаем накладку консоли панели приборов (см. «Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов»). Демонтируем головное устройство системы звуковоспроизведения (см. «Снятие головного устройства системы звуковоспроизведения»). Отворачиваем два самореза крепления блока управления отоплением, вентиляцией и кондиционированием и проталкиваем блок внутрь панели приборов (см. «Снятие блока управления отоплением, вентиляцией и кондиционированием»).

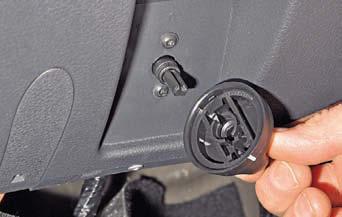

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

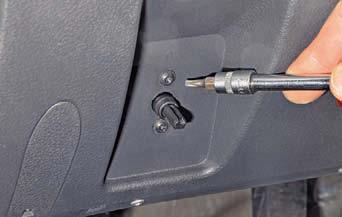

Ключом Torx T-20 отворачиваем два самореза крепления самого регулятора направления света и проталкиваем его внутрь панели приборов.

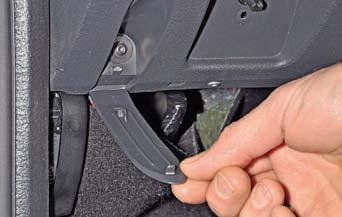

Поддев отверткой, откидываем заглушку винта бокового нижнего крепления панели приборов.

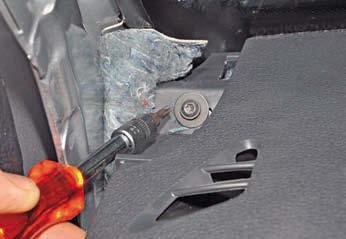

Ключом Torx T-20 отворачиваем винт бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

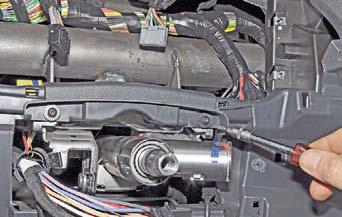

Ключом Torx T-20 отворачиваем два самореза крепления панели приборов над рулевой колонкой.

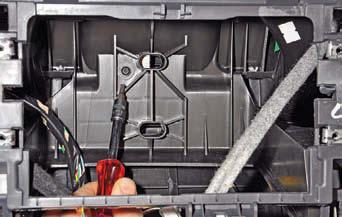

В нише для головного устройства системы звуковоспроизведения ключом Torx T-20 отворачиваем винт центрального крепления панели приборов.

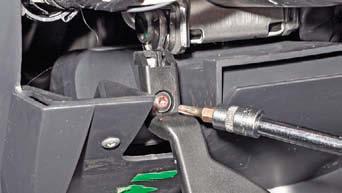

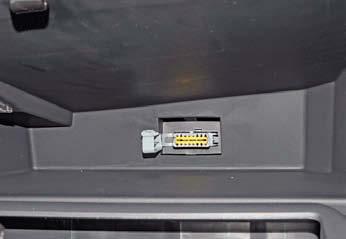

Ключом Torx T-20 отворачиваем винт крепления ручки рычага фиксации рулевой колонки. Открыв вещевой ящик, снимаем защитную крышку с колодки диагностики…

…и нажав на фиксатор, проталкиваем колодку диагностики внутрь панели приборов.

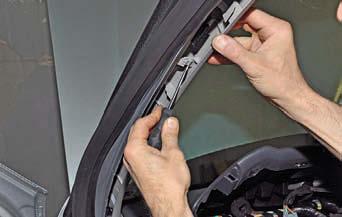

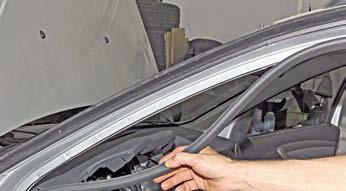

Снимаем уплотнитель двери водителя с отбортовки кузова в зоне передней стойки и панели приборов. Аналогично снимаем уплотнитель двери переднего пассажира.
