Снятие радиатора Renault Duster

Снимаем радиатор для проверки на герметичность (при подозрении на течь) или для замены при его повреждении.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем передний бампер и вентилятор радиатора.

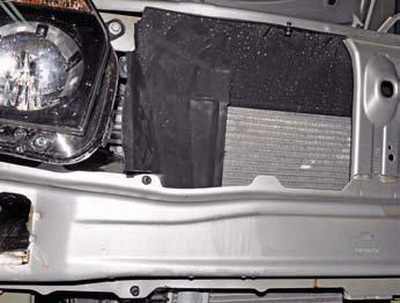

Для доступа к креплениям радиатора необходимо демонтировать пластмассовый дефлектор радиатора и конденсатора системы кондиционирования воздуха.
С каждой стороны автомобиля дефлектор крепится с помощью трех пистонов.

Ключом Torx T-30 выворачиваем фиксатор пистона правого крепления дефлектора к верхней поперечине рамки радиатора.

Тем же инструментом выворачиваем фиксаторы двух пистонов правого крепления дефлектора к балке переднего бампера.
Аналогично выворачиваем фиксаторы трех пистонов левого крепления дефлектора.

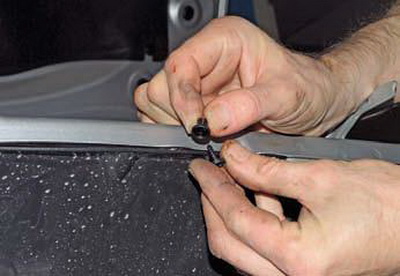

Вынимаем пистоны с фиксаторами…

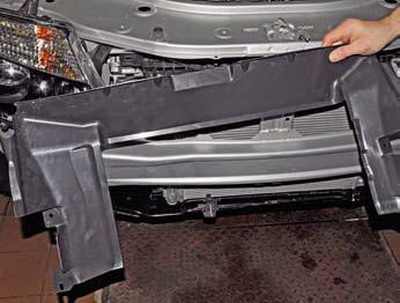

…и снимаем дефлектор радиатора и конденсатора.
Подставляем под нижний патрубок радиатора емкость для слива охлаждающей жидкости.

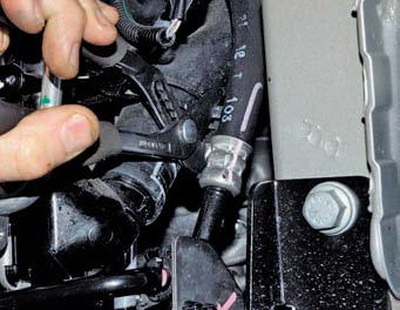

Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга радиатора и сдвигаем хомут по шлангу.
На заводе-изготовителе шланги установлены на патрубках радиатора с применением герметика.
Поэтому, в случае затруднения при снятии шланга с патрубка радиатора…

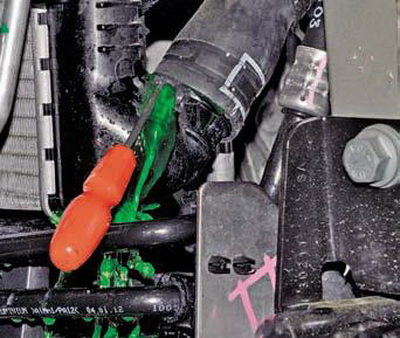

…аккуратно (чтобы не повредить шланг) вставляем в зазор между патрубком и шлангом шлицевую отвертку.
Перемещая отвертку по окружности патрубка, поддеваем шланг…

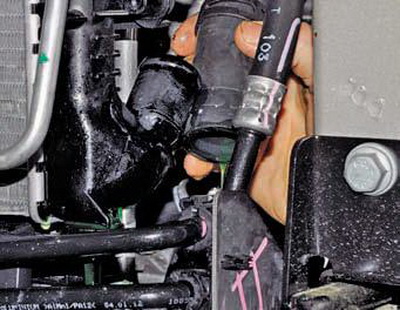

…и снимаем его с нижнего патрубка радиатора, сливая охлаждающую жидкость в подставленную емкость.

Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и сдвигаем хомут по шлангу.
Снимаем подводящий шланг радиатора с верхнего патрубка радиатора.
Если шланг отсоединить от патрубка не удалось (так как патрубок находится в труднодоступном месте), то можно отсоединить верхний конец шланга от патрубка крышки термостата.

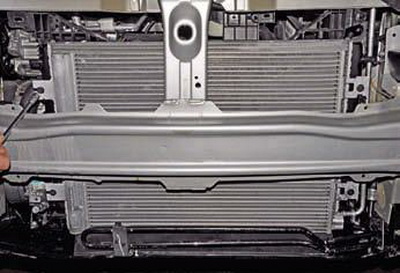

Головкой «на 8» отворачиваем четыре самореза крепления конденсатора системы кондиционирования воздуха к радиатору.
Не отсоединяя трубок подвода и отвода хладагента от конденсатора, приподнимаем его…

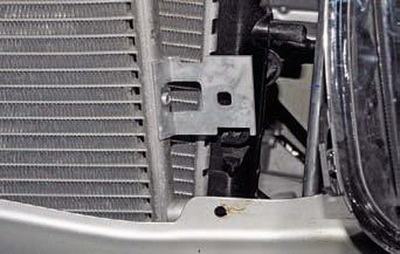

…выводя кронштейн его правого верхнего крепления из держателя на радиаторе.

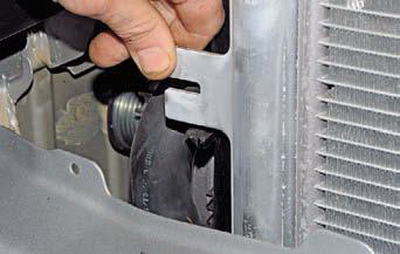

Аналогично выводим кронштейн левого верхнего крепления конденсатора из держателя на радиаторе.

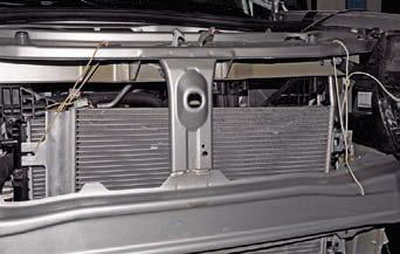

Подвязываем конденсатор к верхней поперечине рамки радиатора.

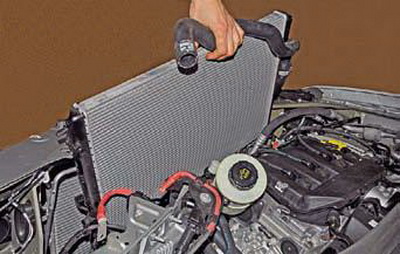

Вынимаем радиатор из моторного отсека.
Герметичность радиатора проверяем в ванне с водой.
Заглушив патрубки радиатора деревянными пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 1 бара (1 кгс/см2) и опускаем радиатор в ванну с водой, не менее чем на 30 с.
При этом не должно наблюдаться появление пузырьков воздуха.
Негерметичный радиатор заменяем новым.
Устанавливаем радиатор в обратной последовательности.
Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы.
