Снятие приводов передних колес Renault Duster

Автомобиль 4×2

Снятие приводов передних колес проводим при демонтаже коробки передач и раздаточной коробки, при замене самих приводов, замене грязезащитных чехлов внутренних и наружных шарниров.
Приводы колес снимаем также при замене сальников приводов.
Работу выполняем на смотровой канаве или эстакаде.
Основные операции по снятию показаны на приводе левого колеса.
Отворачиваем болты крепления колеса и снимаем его.

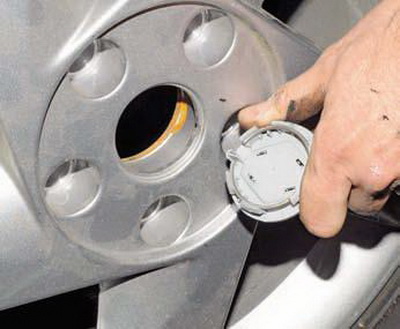

С внутренней стороны диска колеса рукояткой молотка выталкиваем декоративную заглушку диска колеса…

…и снимаем ее.
Чтобы отвернуть гайку крепления подшипника ступицы колеса, устанавливаем колесо на место и крепим его как минимум двумя болтами.
Опускаем автомобиль на колеса и включаем стояночный тормоз.

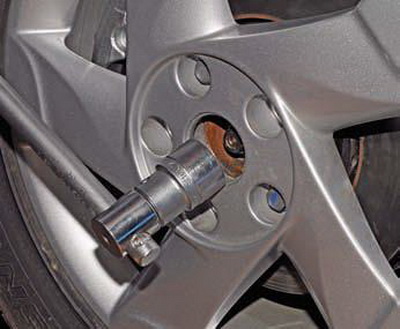

Головкой «на 30» ослабляем гайку крепления подшипника ступицы колеса.

Вывешиваем и снимаем колесо.

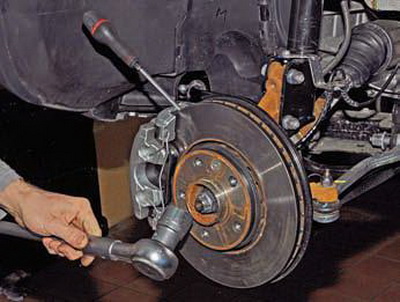

Вставив отвертку в вентиляционное отверстие тормозного диска и оперев её на направляющую тормозных колодок, окончательно отворачиваем гайку крепления подшипника ступицы колеса.
Самоконтрящаяся гайка крепления подшипника ступицы колеса – одноразовая, при последующей сборке ее необходимо заменить новой.
При отсутствии новой гайки временно можно использовать старую гайку…

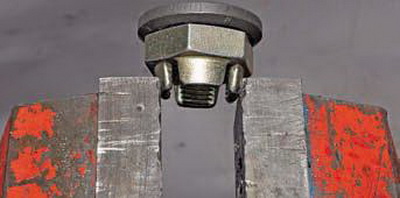

…но перед ее установкой следует обжать лепестки буртика гайки в тисках.
Снимаем колесо и устанавливаем автомобиль на подставку заводского изготовления.

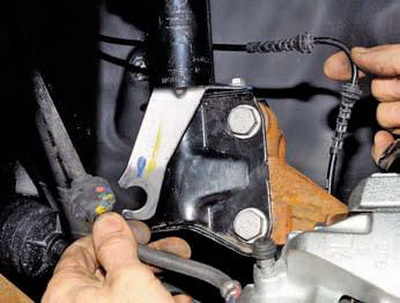

Выводим резиновые муфты жгута проводов датчика скорости вращения переднего колеса и тормозного шланга из кронштейна амортизаторной стойки.

Отсоединяем стойку стабилизатора поперечной устойчивости от кронштейна амортизаторной стойки

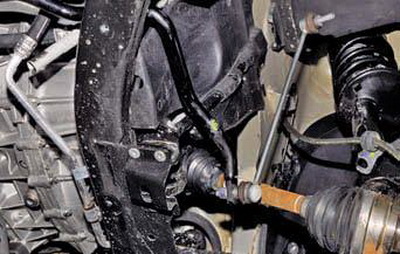

Отворачиваем гайки болтов крепления рычага передней подвески к подрамнику и вынимаем болты.

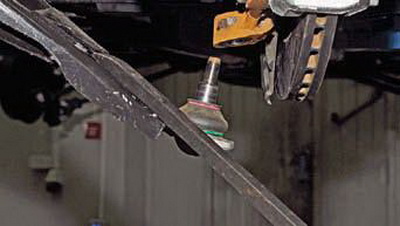

Как вариант, можно (вместо отсоединения рычага от подрамника) отсоединить палец шаровой опоры от поворотного кулака.

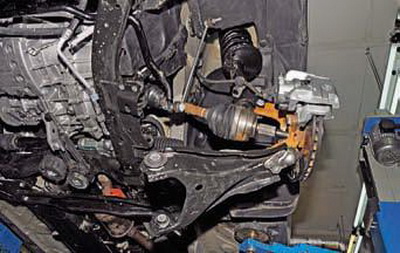

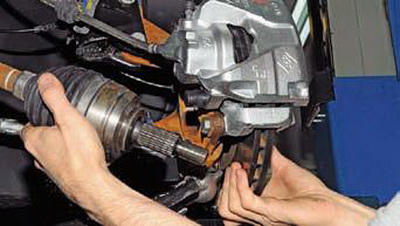

Отводим поворотный кулак с амортизаторной стойкой в сторону и выводим шлицевой хвостовик корпуса наружного шарнира из ступицы колеса.

При этом следует удерживать вал привода колеса от осевого перемещения, чтобы не произошел выход подшипников трехшиповика из корпуса внутреннего шарнира.

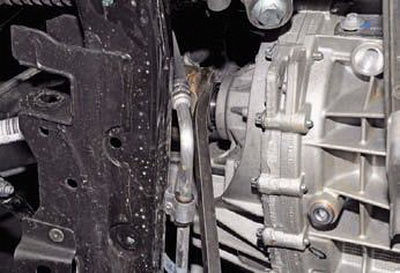

Опираясь монтажной лопаткой на картер коробки передач, выталкиваем корпус внутреннего шарнира из коробки передач…

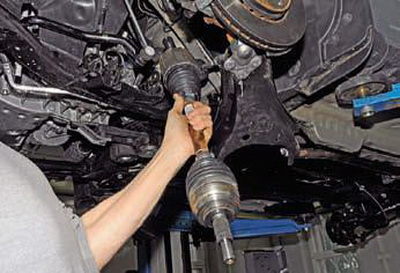

…и снимаем привод левого переднего колеса.

В соединении шлицов ступичной части корпуса внутреннего шарнира привода правого колеса и проходного вала раздаточной коробки стопорное кольцо отсутствует, при этом шлицевое соединение имеет плотную посадку.

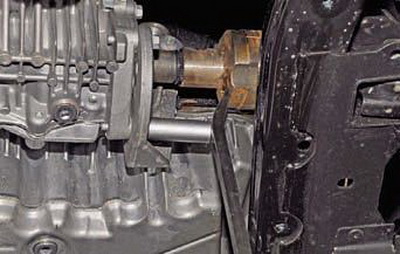

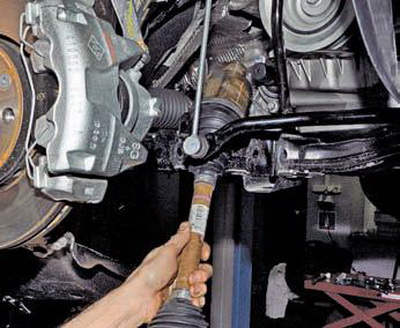

При снятии привода правого колеса монтажную лопатку опираем на трубку, надетую на головку болта, и, приложив необходимое усилие, сдвигаем корпус внутреннего шарнира со шлицов проходного вала раздаточной коробки.

Снимаем привод правого колеса.
Устанавливаем приводы передних колес в обратной последовательности.
При установке привода правого переднего колеса шлицы проходного вала раздаточной коробки следует смазать пластичной смазкой.

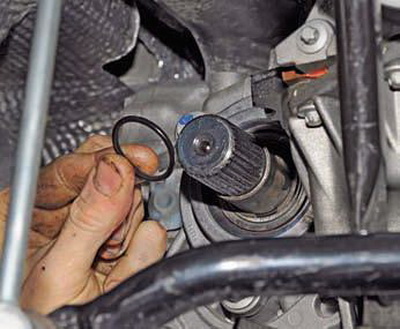

Уплотнительное кольцо, надетое на проходной вал раздаточной коробки, следует заменить, если оно повреждено или потеряло эластичность.

Автомобиль 4×2

Операции по снятию привода левого колеса аналогичны операциям по снятию привода левого колеса на автомобиле 4×4 (см.
выше).
Основные операции по снятию привода правого колеса аналогичны операциям по снятию привода правого колеса на автомобиле 4×4 (см.
выше).
Отличие заключается в том, что перед снятием привода правого колеса…

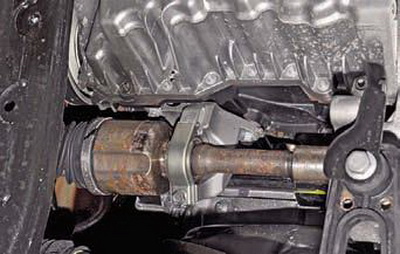

…отворачиваем болт крепления крышки промежуточной опоры и поворачиваем ее на оси, освобождая подшипник.
Устанавливаем приводы передних колес в обратной последовательности.
