Проверка состояния ходовой части и трансмиссии Рено Дастер

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Проверку состояния ходовой части и трансмиссии выполняем в соответствии с регламентом технического обслуживания или после сильных ударов по подвеске автомобиля при проезде глубоких ям и т. п.
Работу выполняем на смотровой канаве или эстакаде.
На деталях ходовой части (колесах, рычагах подвесок, стабилизаторах поперечной устойчивости, подрамниках передней и задней подвесок, балке задней подвески, пружинах подвесок и амортизаторах) и трансмиссии (карданных валах и валах приводов колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.
Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.

Используйте подставки только заводского изготовления.

Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо, качаем его в вертикальной плоскости (несколько раз поочередно резко тянем верхнюю часть колеса на себя, а нижнюю – от себя, и наоборот).
Убеждаемся в отсутствии люфта (стука).
При наличии люфта просим помощника нажать педаль тормоза.
Если при этом стук пропал, значит, неисправен подшипник ступицы, в если стук остался – то, скорее всего, изношены детали подвески.
Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене.

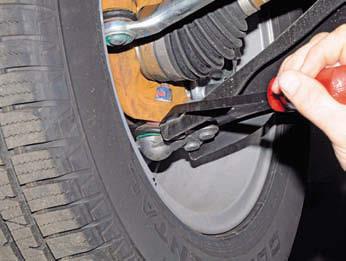

Для проверки исправности шаровой опоры передней подвески вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.

Отжимая монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака.
При наличии люфта в соединении заменяем рычаг с шаровой опорой в сборе.

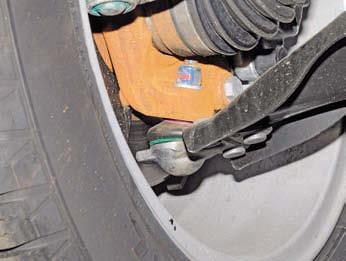

Проверяем состояние защитных чехлов шаровых опор передней подвески.
Если чехлы порваны или потрескались, заменяем рычаги передней подвески в сборе с шаровыми опорами.
Для проверки сайлент-блока рычага передней подвески…

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлентблока – с одной стороны и подрамником и головкой рычага – с другой стороны сайлент-блока… …и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону.
Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и рычаг необходимо заменить.
Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы.
Аналогично проверяем состояние другого сайлент-блока рычага.

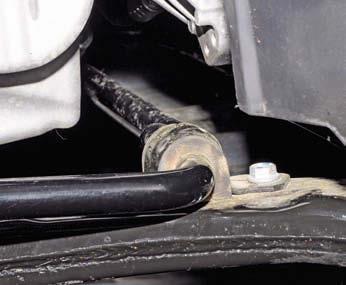

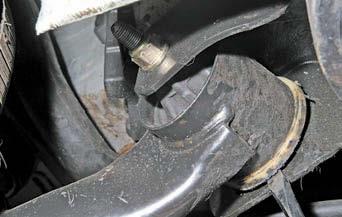

Осматриваем подушки штанги стабилизатора поперечной устойчивости передней подвески.
При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках – их необходимо заменить.

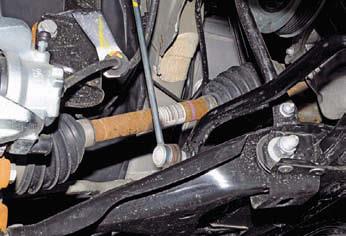

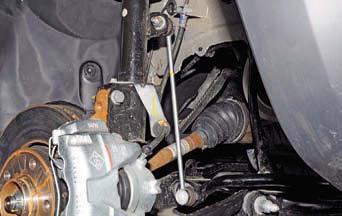

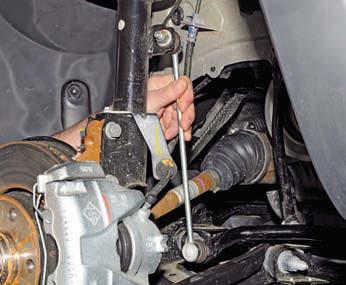

Проверяем шаровые шарниры стоек стабилизатора поперечной устойчивости передней подвески…

…перемещая стойки рукой в разных направлениях.
При наличии люфта в шаровых шарнирах заменяем стойки стабилизатора.

Проверяем состояние защитных чехлов шаровых шарниров стоек стабилизатора.
Если чехлы порваны, потрескались или потеряли эластичность, нужно заменить стойку стабилизатора.
Аналогично проверяем подушки и стойки стабилизатора поперечной устойчивости задней подвески автомобиля 4×4.
Для проверки состояния сайлент-блока рычага задней подвески автомобиля 4×2…

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта.
Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок.

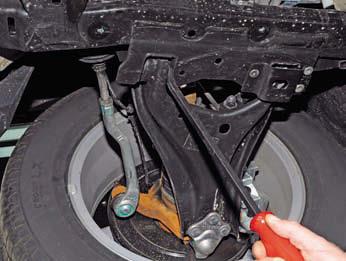

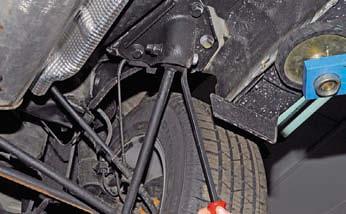

Для проверки состояния сайлент-блока продольного рычага задней подвески автомобиля 4×4…

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом головки рычага с одной стороны, а затем – с другой стороны сайлентблока… …и пытаемся сдвинуть головку рычага вдоль оси болта в одну, а затем в другую сторону.
Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить.
Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы.
Аналогично проверяем состояние другого сайлентблока рычага, а также сайлент-блоки поперечных рычагов задней подвески.

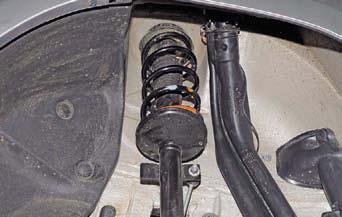

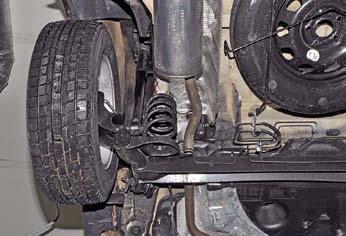

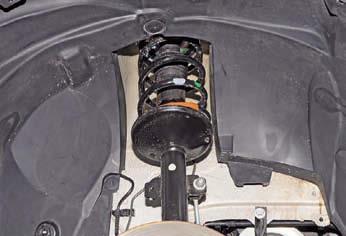

Проверяем состояние пружин и амортизаторов…

…передней подвески… …и задней подвески…

…автомобиля 4×2…

…и автомобиля 4×4.
Пружины подвесок не должны иметь повреждений.
Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы.
Не допускается подтекание жидкости из амортизаторов.
Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью.
Поочередно вращая и поворачивая передние колеса…

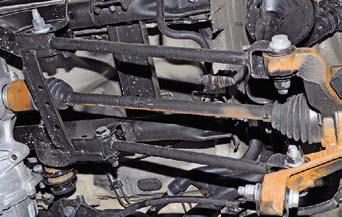

…осматриваем защитные чехлы наружных и внутренних шарниров приводов колес… …проверяем надежность их крепления хомутами.
Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене.
Аналогично проверяем состояние защитных чехлов…

…приводов задних колес автомобиля 4×4.

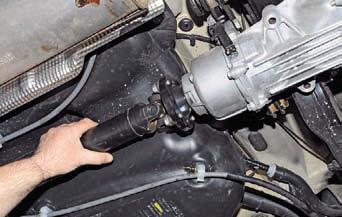

Покачивая относительно друг друга вилки шарнира карданного вала, проверяем наличие люфта в подшипниках крестовин.
Если заметен люфт, необходимо заменить карданную передачу.

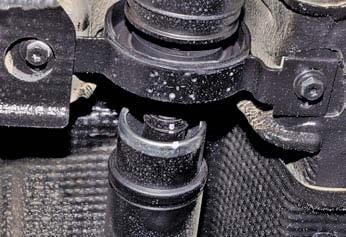

Осматриваем промежуточную опору и резиновое уплотнение внутреннего шарнира карданной передачи.
При наличии на опоре трещин или отслоений резины от ее металлических частей, при выходе из строя подшипника опоры или резинового уплотнения внутреннего шарнира – карданную передачу нужно заменить.
Проверяем отсутствие течи масла из коробки передач через сальники приводов передних колес.
При наличии течи заменяем сальники.
На автомобиле 4×4 аналогично проверяем отсутствие течи масла через сальники в раздаточной коробке и редукторе заднего моста.
