Подключение регистратора Renault Duster

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

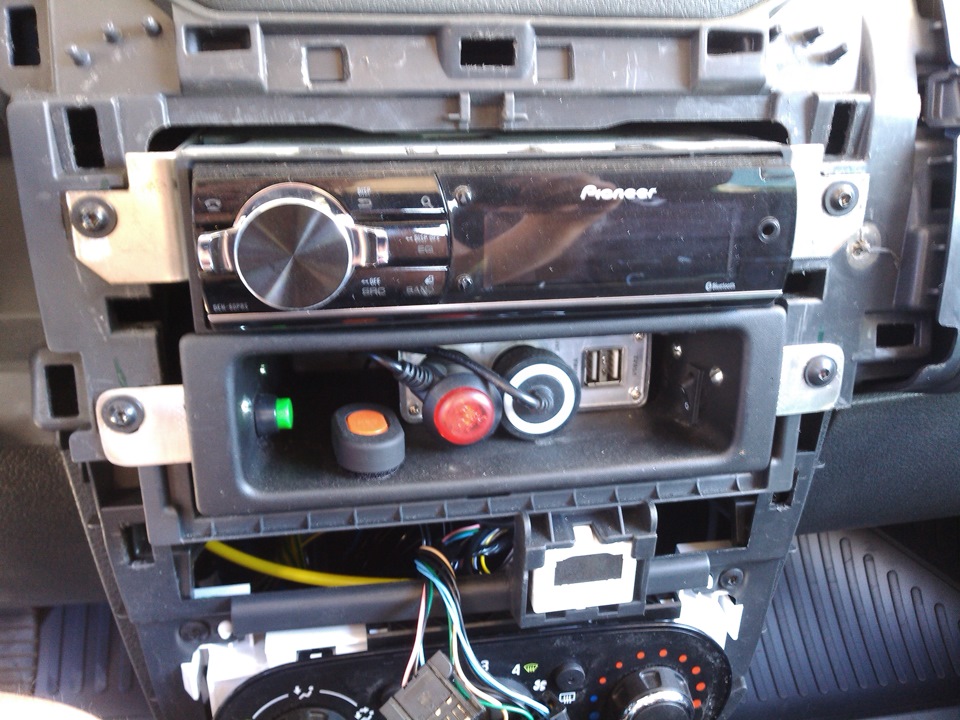

Избавил регистратор и радар от двойной подачи напряжения при запуске мотора.Уже выкинул две флешки-слетает файловая система напрочь и ничем не восстанавливается.Взял реле от птф +колодка к нему и предохранитель.На черной колодке к панели приборов есть голубой провод крайний.На нем появляется 12 вольт при возбуждении генератора(т.е. при запуске двигателя)-он будет управляющим для реле.Питание взял от магнитолы, земля на любом болту.В итоге включение питания на разветвителе только при запуске двигателя.

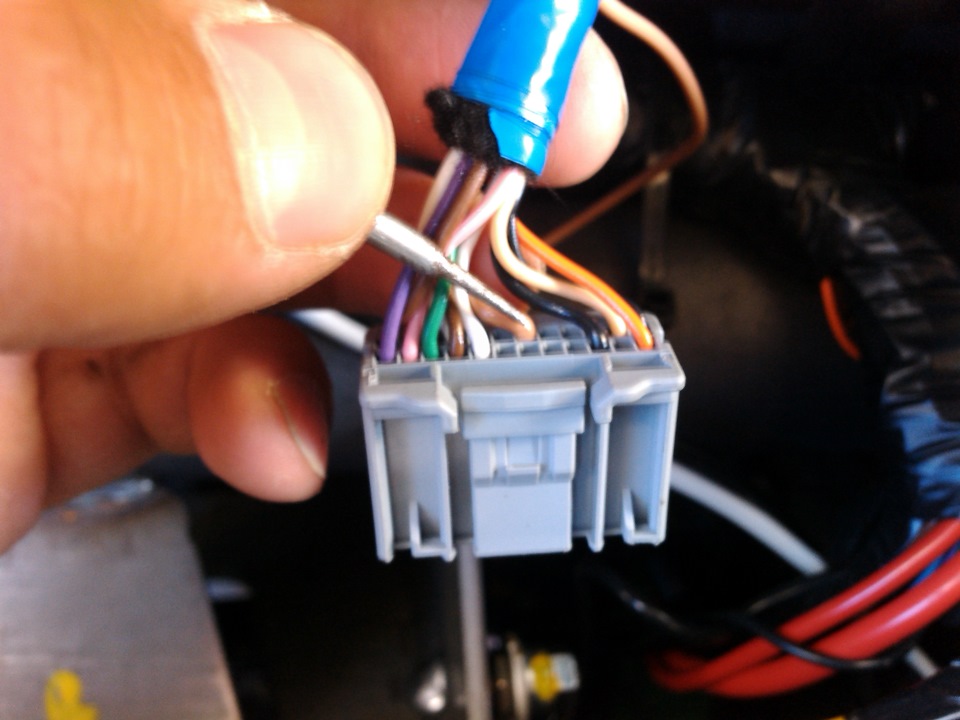

Крайний голубой управляющий-один.

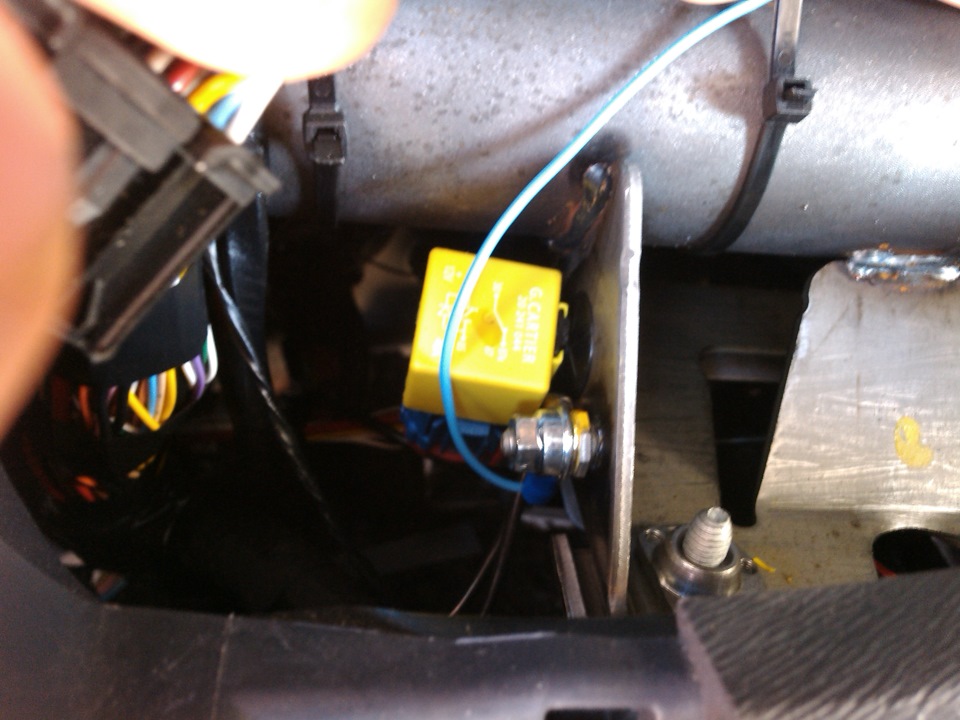

Коричневый толстый на кнопку бортового компьютера.

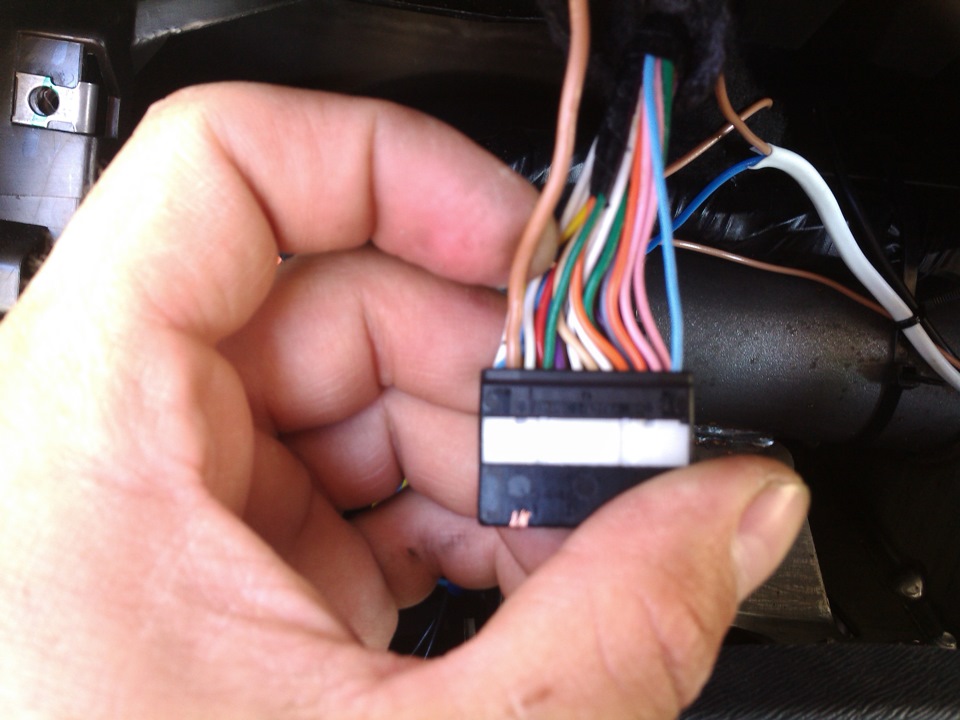

Опять голубой один.

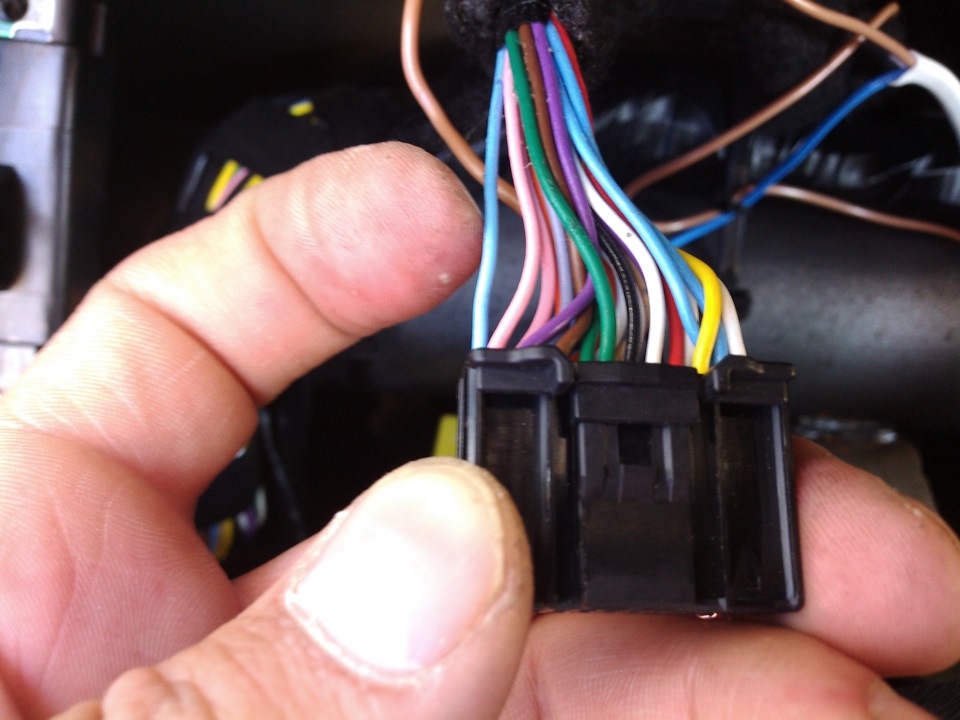

№19 к ЭБУ.

Земля.

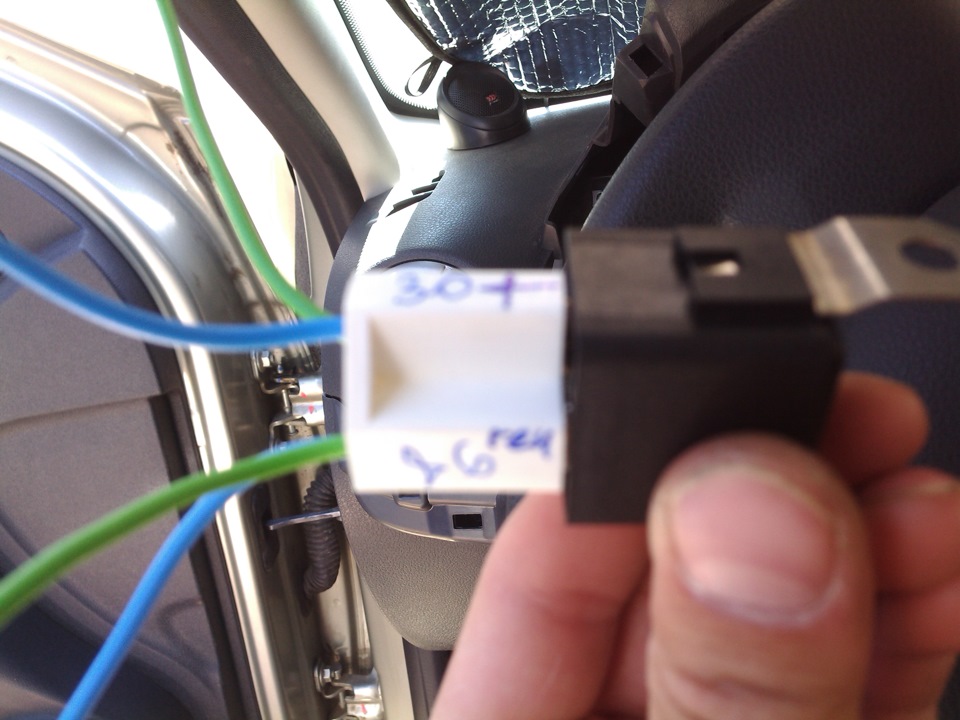

Подключение реле 30 плюс,86-управляющий.

85-земля,87-выход на разветвитель.

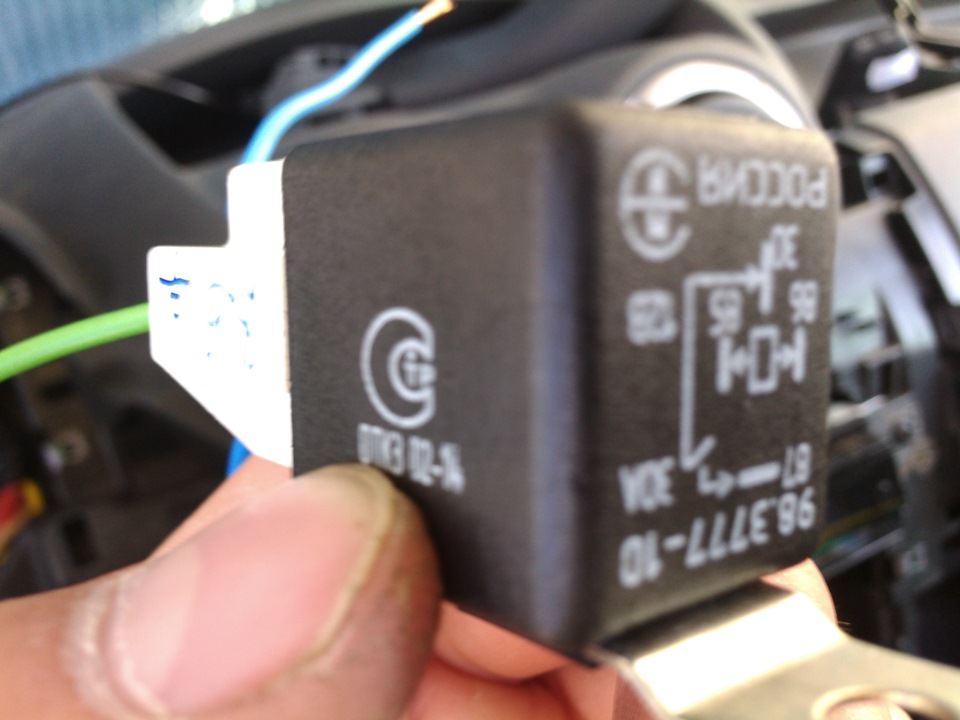

Такое реле.

Источник: https://www.drive2.ru/l/3745097/
