Снятие блока ABS Renault Duster

Блок ABS снимаем для замены при выходе его из строя.
Работу проводим на смотровой канаве или эстакаде.
Перед снятием блока помечаем расположение на нем тормозных трубок.

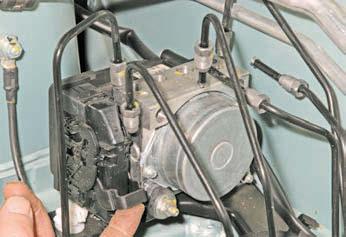

В подкапотном пространстве с правой стороны…

…рожковым ключом «на 11» или специальным ключом для штуцеров тормозных трубок отворачиваем штуцеры шести тормозных трубок и отсоединяем трубки от гидравлического блока.

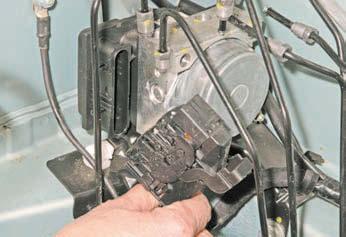

Приподняв фиксатор колодки жгута проводов…

…отсоединяем колодку от блока управления.

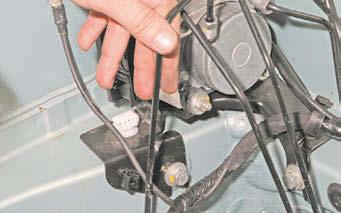

Выводим тормозную трубку из держателя 1 и жгут проводов из держателя 2 кронштейна блока ABS.

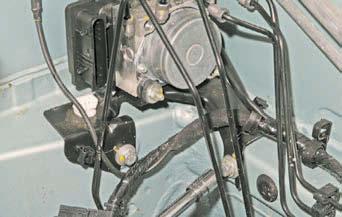

Головкой «на 13» отворачиваем два болта крепления кронштейна блока ABS к кузову и снимаем блок ABS с кронштейном.
Блок ABS крепится к кронштейну через две резиновые втулки.
Если втулки потрескались или резина потеряла эластичность, втулки нужно заменить.
Отвернув ключом «на 10» две гайки крепления блока ABS к кронштейну…

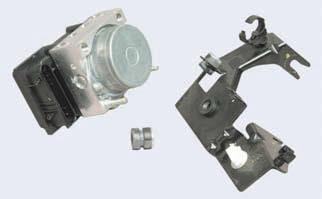

…разделяем блок и кронштейн.
Устанавливаем блок ABS в обратной последовательности.
Прокачиваем систему гидропривода тормозов.
