Описание задней подвески Renault Duster

Задняя подвеска Рено Дастер в зависимости от типа привода имеет разное исполнение. Так с приводом 4*2 задняя подвеска представляет собой полузависимую раму.

Задняя подвеска 4*2 Рено Дастер: 1- кронштейн крепления рычага балки к кузову; 2 – балка; 3 – кронштейн рычага; 4 – рычаг балки; 5 - амортизатор; 6 – буфер хода сжатия; 7 – подушки и шайбы крепления штока амортизатора; 8 – болт крепления амортизатора; 9 – нижняя прокладка пружины; 10 – пружина; 11 – верхняя прокладка пружины; 12 – тормозной механизам; 13 – цапфа заднего колеса; 14 – барабан с подшипником; 15 – колпачок; 16 – гайка подшипника; 17 – сайлент блок; 18- болт и гайка крепления рычага балки к кронштейну.

В случае если машина имеет привод 4*4, то задняя подвеска машины также как и передняя независима, что улучшает ее поведение на асфальтовой дороге, но снижает эксплуатационные характеристики при движении по бездорожью.

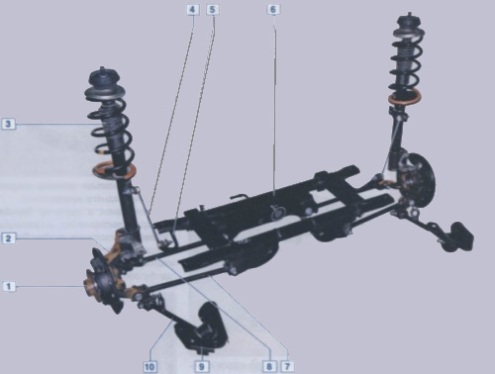

Задняя подвеска 4*4 Рено Дастер: 1- ступица заднего колеса; 2 – кулак; 3 – амортизаторная стойка; 4 – стойка стабилизатора поперечной устойчивости; 5 – штанга стабилизатора поперечной устойчивости; 6 –подрамник; 7 – передний поперечный рычаг; 8 – задний поперечный рычаг; 9 – кронштейн кузова; 10 – продольный рычаг.
