Замена элементов системы выпуска отработавших газов Renault Duster

Замену элементов системы выпуска отработавших газов выполняем в случаях их прогара, сквозной коррозии, больших механических повреждений или при выходе из строя каталитического нейтрализатора.
Работу проводим на смотровой канаве или эстакаде.
Операции по замене элементов системы выпуска показаны на автомобиле 4×4.
При необходимости снимаем датчики концентрации кислорода.
Поскольку конструкция системы выпуска неразборная (за исключением соединения выпускного коллектора с остальной системой), то для замены отдельного ее элемента необходимо вырезать из трубопровода заменяемую деталь.
В запасные части отдельно поставляются дополнительный и основной глушители, а также каталитический нейтрализатор с металлокомпенсатором.

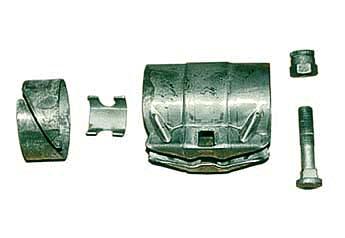

Для соединения деталей необходимо также приобрести один или два (при замене дополнительного глушителя) специальных хомута.

Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

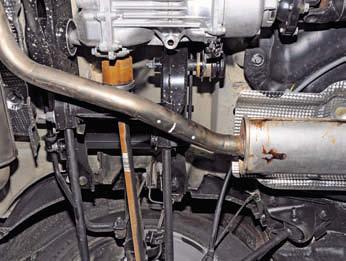

Перед заменой металлокомпенсатора с каталитическим нейтрализатором или дополнительного глушителя отмечаем на трубе, соединяющей нейтрализатор и дополнительный глушитель, место разреза.

Для этого делим пополам расстояние (которое составляет 80 мм) между двумя метками, расположенными на трубе…

…и отмечаем (мелом или маркером) место резки.
Отрезной машинкой разрезаем трубу по нанесенной метке.

Во избежание пожара проследите, чтобы в зоне разлета искр не находились легковоспламеняющиеся вещества.

После разрезания трубы можно заменить металлокомпенсатор с каталитическим нейтрализатором.
Для этого отворачиваем болт крепления подушки подвески системы к нейтрализатору, отсоединяем фланец металлокомпенсатора от фланца выпускного коллектора и снимаем металлокомпенсатор с каталитическим нейтрализатором.
Установив новый металлокомпенсатор с нейтрализатором…

…соединяем трубы между нейтрализатором и дополнительным глушителем специальным хомутом.
Для замены дополнительного или основного глушителей необходимо разрезать трубу, соединяющую их.
Для этого проводим мелом или маркером линию посередине между двумя метками на трубе, соединяющей глушители…

…и ножовкой по металлу разрезаем трубу по нанесенной метке.

Для исключения возможности воспламенения паров топлива не используйте отрезную машинку, поскольку место разреза расположено близко к топливному баку.

Затем, при замене основного глушителя вынимаем кронштейны глушителя из резиновых подушек и снимаем глушитель.
При замене дополнительного глушителя разрезаем также трубу, соединяющую глушитель и каталитический нейтрализатор (см. выше), и снимаем дополнительный глушитель, вынув кронштейн его трубы из резиновой подушки.
При установке нового основного или дополнительного глушителя в месте соединения их труб применяем специальный хомут.
На автомобиле 4×2 систему выпуска отработавших газов можно также заменить либо целиком, либо ее отдельные элементы, которые поставляются в запчасти.
Для того чтобы заменить каталитичесий нейтрализатор необходимо разрезать трубу, соединяющую нейтрализатор и дополнительный глушитель.
Место разреза показано на трубе метками в виде двух точек, между которыми следует сделать разрез.
Чтобы заменить дополнительный или основной глушитель необходимо разрезать трубу, соединяющую эти детали по меткам, как и в случае замены каталитического нейтрализатора.
