Снятие замка и наружной ручки передней двери Renault Duster

Работу проводим при замене замка и наружной ручки.
Операции показываем на водительской двери. Замок и ручку правой передней двери снимаем аналогично.
Снимаем обивку двери.

Ключом Torx Т-30 отворачиваем два винта крепления направляющей стекла к торцу двери.

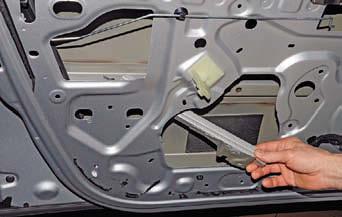

Выводим направляющую через технологическое отверстие во внутренней панели двери и снимаем её.

Цилиндровый механизм замка крепится к наружной панели двери металлической скобой.

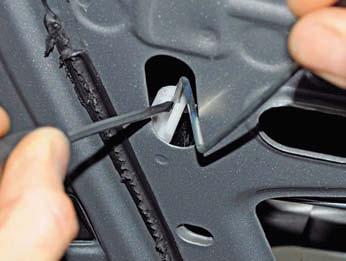

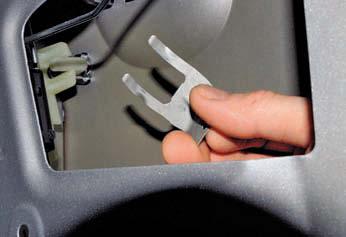

Отверткой выводим скобу из пазов в цилиндровом механизме замка.

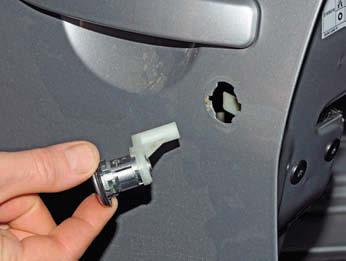

Вынимаем его из отверстия в двери.

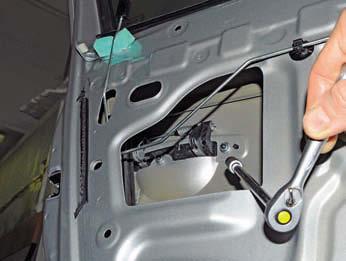

Головкой «на 10» с удлинителем отворачиваем гайку крепления наружной ручки двери.

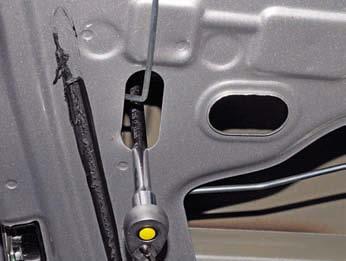

Тем же инструментом отворачиваем другую гайку крепления наружной ручки двери.

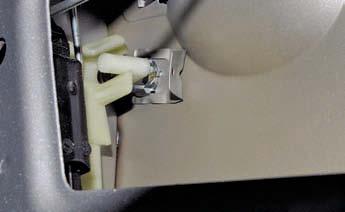

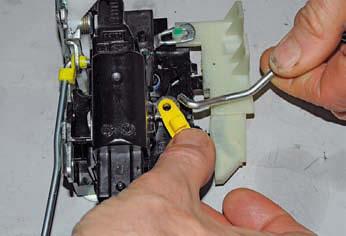

Отжав пластмассовый фиксатор тяги наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от рычага замка (для наглядности показано на снятом замке).

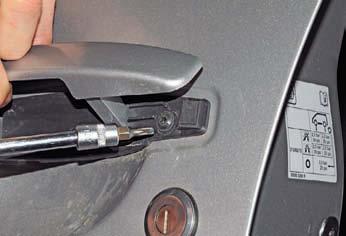

Ключом Torx Т-20 отворачиваем винт крепления основания наружной ручки.

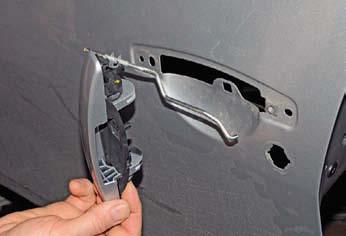

Снимаем ручку вместе с тягой.

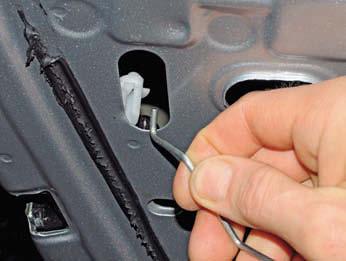

Отверткой отжимаем фиксатор тяги блокировки замка.

Вынимаем тягу с кнопкой из пластмассового наконечника рычага замка.

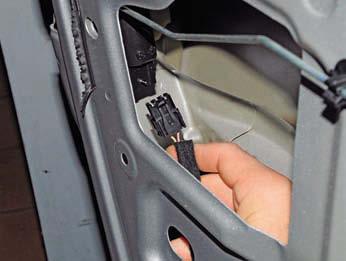

Отсоединяем колодку проводов от замка.

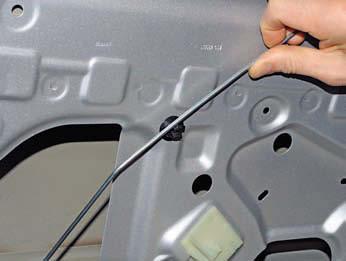

Выводим тягу внутренней ручки из пластмассового держателя.

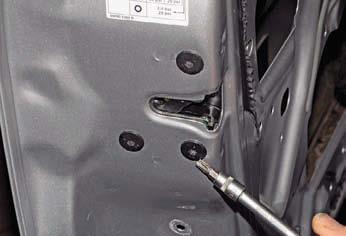

Ключом Torx Т-30 отворачиваем три винта крепления замка к торцу двери.

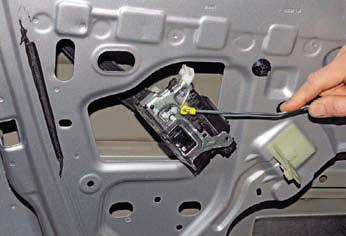

Выводим замок с тягой через технологическое отверстие во внутренней панели двери.

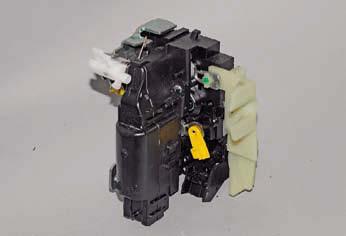

Замок передней двери с электроприводом.

Замок передней двери с наружной и внутренней ручками.
Устанавливаем наружную ручку двери в обратной последовательности.

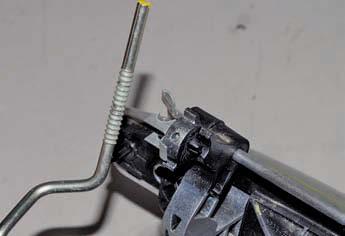

Длина тяги наружной ручки.

Может изменяться за счет накатанных на ней витков.
После установки наружной ручки и замка, тяга ручки защелкивается в требуемом положении металлическим фиксатором, при этом рычаги замка и ручки должны находиться в свободном положении.

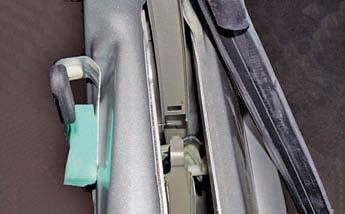

При установке направляющей стекла верхний ее язычок должен войти в паз показанный стрелкой.
