Снятие испарителя кондиционера Renault Duster

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Испаритель кондиционера демонтируется для его замены при выходе из строя. Начинается эта работа с демонтажа отопителя (см. статью «Снятие отопителя»).

Далее мы вынимаем салонный фильтр из корпуса отопителя (см. «Замена фильтра системы отопления, вентиляции и кондиционирования»).

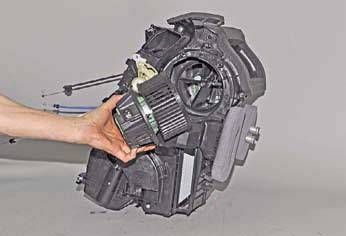

Снимаем вентилятор отопителя (см. «Снятие вентилятора отопителя»).

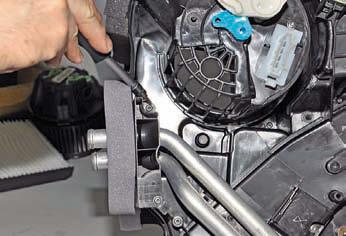

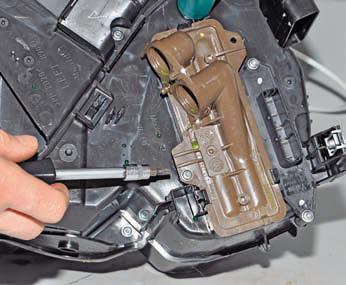

Ключом Torx Т-20 отворачиваем два самореза…

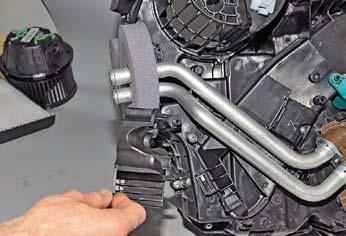

…и снимаем держатель трубок радиатора.

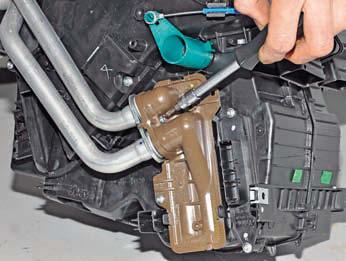

Ключом Torx Т-20 отворачиваем винт…

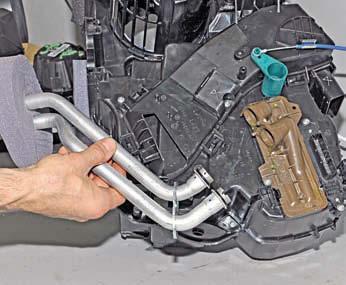

…и снимаем трубки радиатора отопителя.

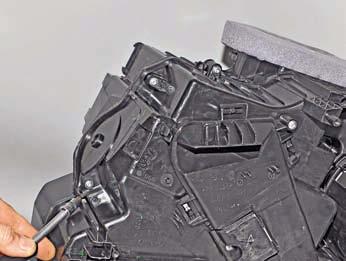

Тем же ключом Torx Т-20 отворачиваем саморез и, отжав три фиксатора,..

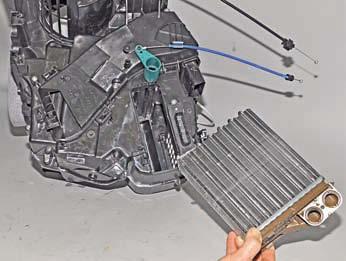

…вынимаем радиатор отопителя.

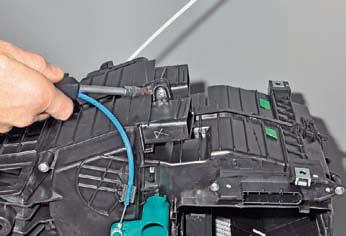

Тем же инструментом отворачиваем три самореза в нижней части отопителя.

…потом два самореза с левой стороны отопителя…

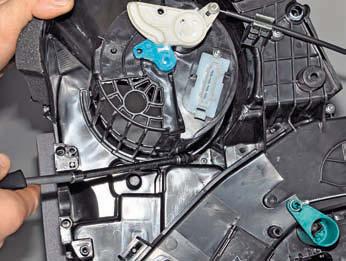

…и саморез, расположенный в углублении ниже дополнительного резистора вентилятора отопителя…

…а также саморез в передней части агрегата.

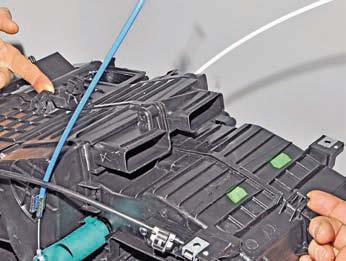

Отжимаем две защелки в передней части отопителя,..

…одну защелку в задней его части…

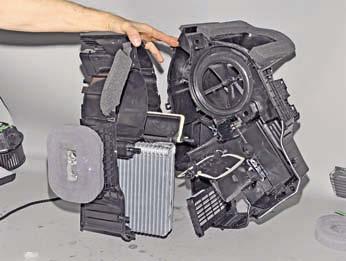

…и разъединяем левую и правую части корпуса.

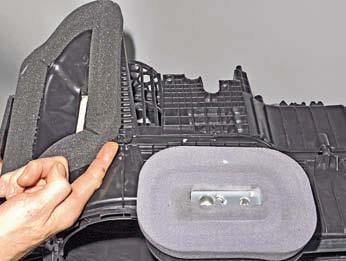

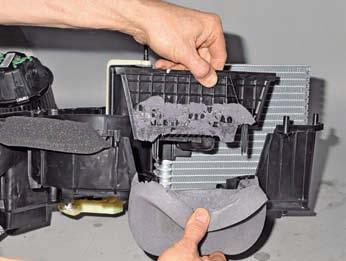

Отклеив поролоновый уплотнитель, снимаем щиток испарителя.

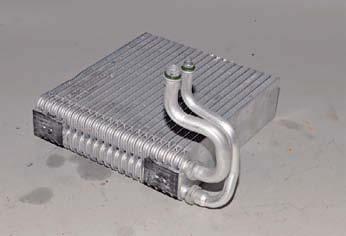

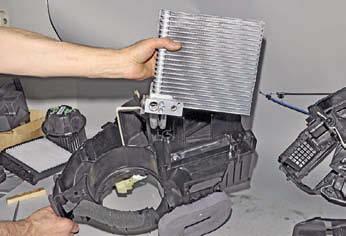

После чего вынимаем испаритель из правой части корпуса отопителя.

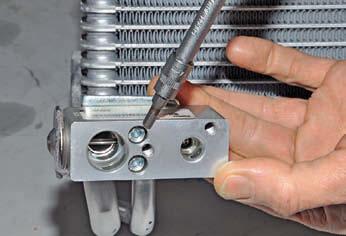

Отвернув два винта внутренним шестигранником «на 4»

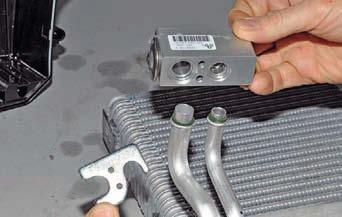

…снимаем пластину и редуктор.

Трубки испарителя уплотняются в редукторе резиновыми кольцами. Порванные или деформированные кольца необходимо заменить новыми. Собирается и устанавливается испаритель в обратной последовательности.

Заряжается система кондиционирования в специализированном сервисе.
