Замена моторедуктора стеклоочистителя ветрового окна Renault Duster

Очиститель ветрового стекла снимаем для замены вышедших из строя моторредуктора и тяг трапеции очистителя.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем защитный колпачок с гайки крепления рычага щетки.

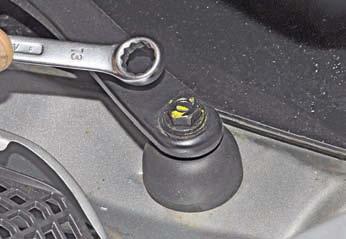

Накидным ключом «на 13» отворачиваем гайку.

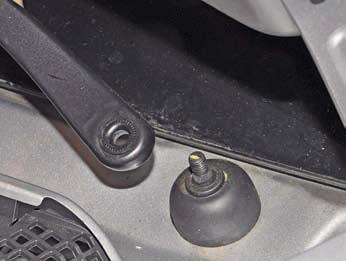

Снимаем рычаг со щеткой с вала очистителя.
Аналогично снимаем другой рычаг со щеткой.

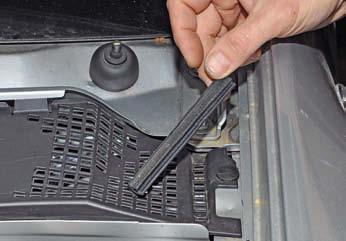

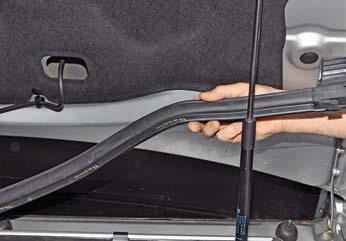

Снимаем уплотнитель с перегородки щитка передка.

Снимаем уплотнитель с брызговика моторного отсека.

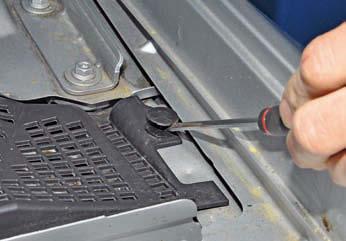

Отверткой поддеваем штифт пистона крепления левой облицовки ветрового окна…

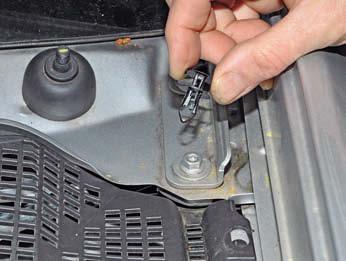

Вынимаем пистон.

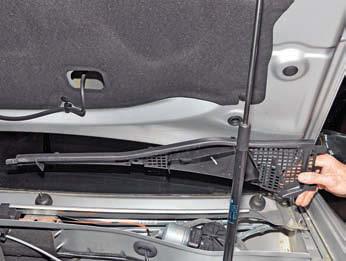

Снимаем левую облицовку ветрового окна.

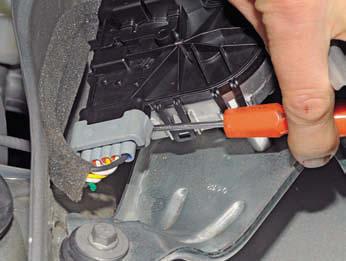

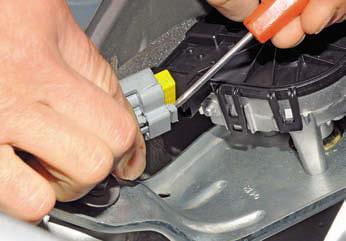

Отверткой отжимаем фиксатор колодки проводов.

Для наглядности показываем на снятой колодке проводов… …и отсоединяем колодку от разъема мотор-редуктора.

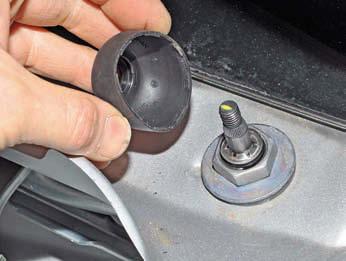

Снимаем защитный колпак с гайки очистителя.

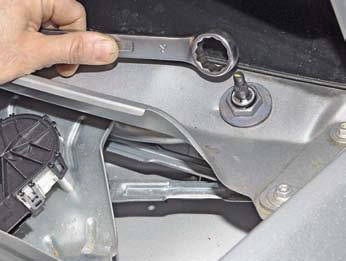

Накидным ключом «на 24» отворачиваем гайку.

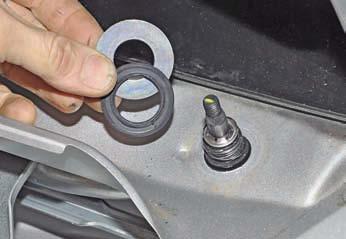

Снимаем шайбу и уплотнитель с втулки очистителя.
Аналогичные операции выполняем на другой втулке очистителя.

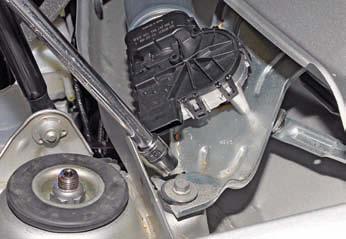

Головкой «на 10» отворачиваем болт крепления очистителя.

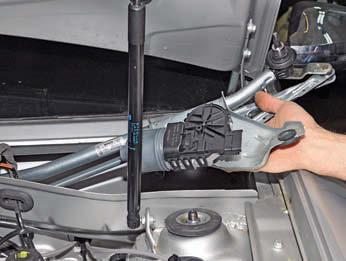

Снимаем очиститель ветрового стекла.

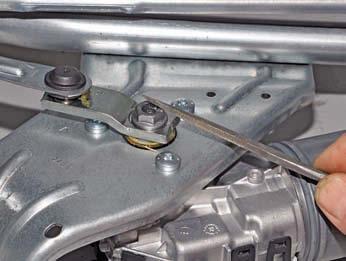

Надфилем помечаем положение кривошипа относительно вала мотор-редуктора.

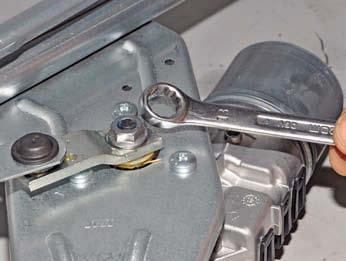

Накидным ключом «на 13» отворачиваем гайку крепления кривошипа.

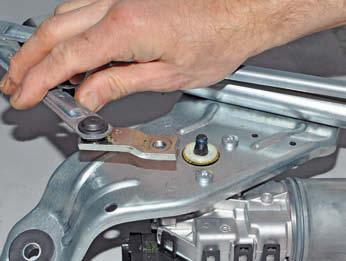

Снимаем кривошип с вала мотор-редуктора.

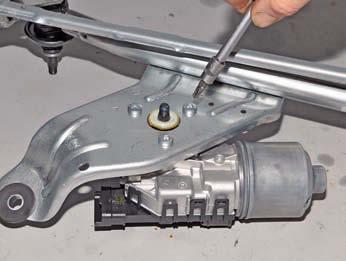

Ключом Torx Т-30 отворачиваем три винта крепления мотор-редуктора к кронштейну очистителя.

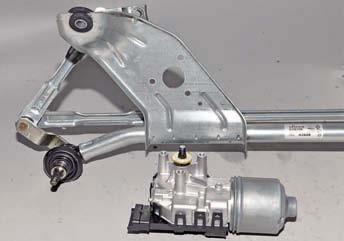

Снимаем мотор-редуктор.
Устанавливаем мотор-редуктор на кронштейн очистителя в обратной последовательности.
Для установки вала мотор-редуктора в исходное положение подсоединяем к мотор-редуктору колодку проводов.
Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем. Выключаем очиститель, после чего дожидаемся остановки вала мотор-редуктора. В этом положении устанавливаем кривошип по метке.
Если устанавливаем новый мотор-редуктор.

Устанавливаем кривошип на вал мотор-редуктора в положении, показанном на фото.
Затягиваем гайку крепления кривошипа. Дальнейшую установку очистителя ветрового стекла проводим в обратной последовательности. При установке рычагов щеток на валы очистителя следует обратить внимание на то, что рычаг левой щетки на 10,0 мм длиннее рычага правой щетки.
