Работу показываем на левой блок-фаре, в правой блок-фаре лампы меняем аналогично. Для удобства замены ламп освещения в левой блок-фаре можно снять аккумуляторную батарею.
Для замены лампы указателя поворот...
Поворачиваем патрон против часовой стрелки.

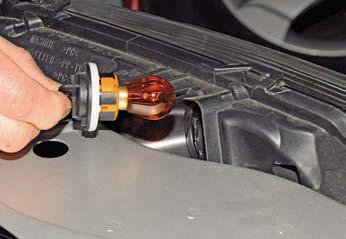

И вынимаем патрон с лампой из корпуса блок-фары. Нажав на лампу, поворачиваем ее против часовой стрелки до упора.

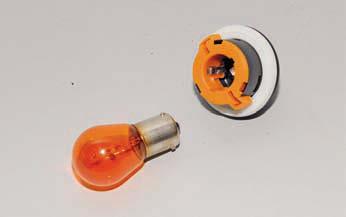

И вынимаем лампу из патрона. Устанавливаем новую лампу PY21W в обратной последовательности.

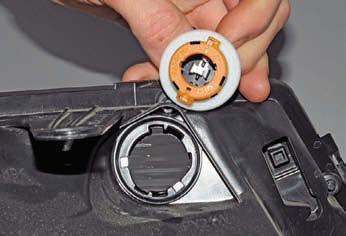

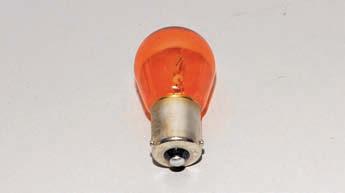

При этом, два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.
Патрон лампы указателя поворота имеет два фиксирующих выступа разной ширины, которые должны войти в соответствующие пазы корпуса блок-фары.
Для замены лампы дальнего света снимаем защитный резиновый чехол лампы дальнего света.

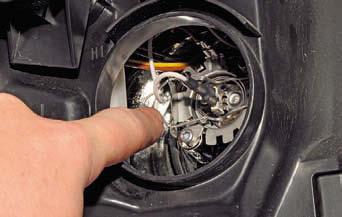

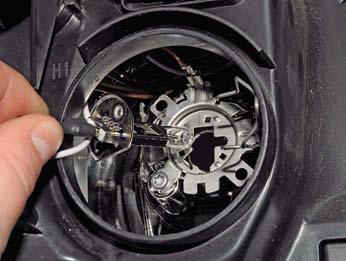

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя (для наглядности показано на снятой блок-фаре).

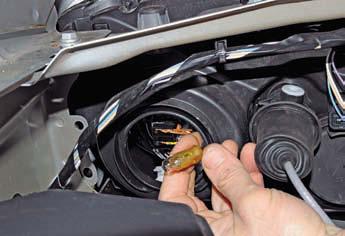

И отводим фиксатор в сторону. Вынимаем лампу из корпуса блок-фары и отсоединяем от нее колодку проводов.
Лампы дальнего и ближнего света – галогенные. Не следует касаться их стеклянных колб пальцами, так как следы от них приведут к потемнению ламп при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.
Устанавливаем новую лампу Н1 в обратной последовательности. Для замены лампы ближнего света.

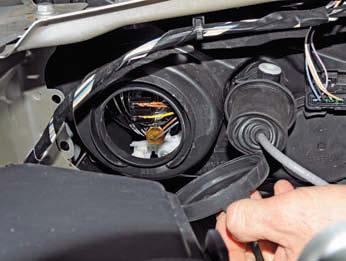

Снимаем защитный резиновый чехол ламп ближнего и габаритного света. Потянув лампу за колодку проводов.

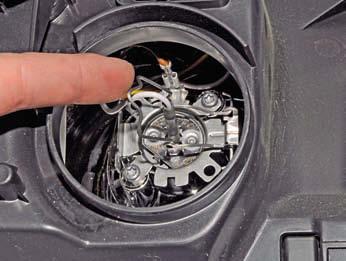

Выводим лампу из зацепления с тремя пружинными фиксаторами (для наглядности показано на снятой блок-фаре).

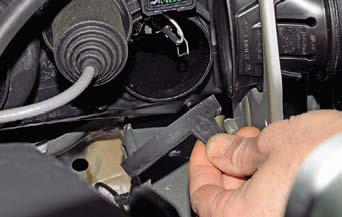

И вынимаем лампу из корпуса блок-фары. Отсоединяем от лампы колодку проводов. Присоединяем к новой лампе Н7 колодку проводов и, вставив лампу в корпус блок-фары, нажимаем на колодку проводов до защелкивания пружинных фиксаторов.

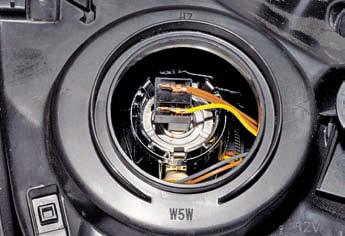

Для замены лампы габаритного света снимаем защитный резиновый чехол ламп ближнего и габаритного света.
Потянув, вынимаем патрон с лампой из корпуса блок-фары. Потянув лампу, вынимаем ее из патрона. Новую лампу W5W устанавливаем в обратной последовательности.
