Снятие, разборка топливного модуля Renault Duster

Снимаем топливный модуль для очистки его сетчатого фильтра, замены модуля при выходе из строя его отдельных элементов, а также при необходимости промывки топливного бака.

В салоне автомобиля устанавливаем подушку заднего сиденья в вертикальное положение.
Поддев шлицевой отверткой…

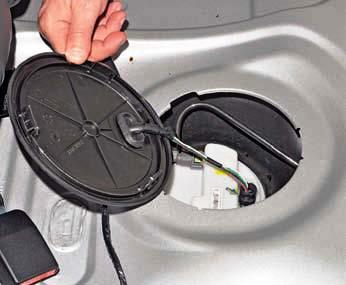

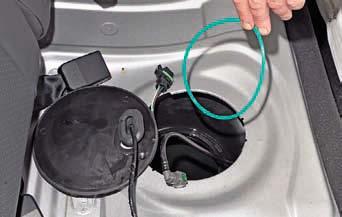

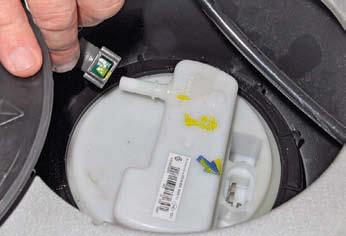

…поднимаем крышку лючка топливного бака.

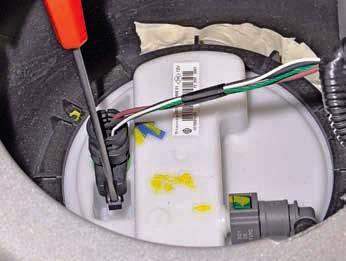

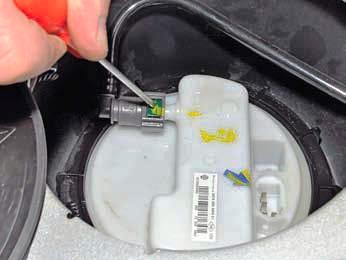

Шлицевой отверткой отжимаем фиксатор колодки жгута проводов…

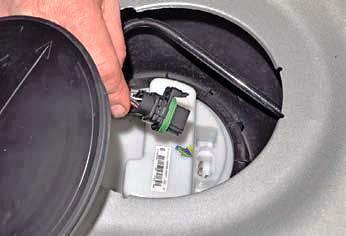

…и отсоединяем колодку от разъема крышки топливного модуля.
Для сброса давления топлива в системе питания пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива.
Затем включаем стартер на 2–3 с.
После этого давление топлива в топливной системе будет сброшено.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Нажав на фиксатор наконечника топливной трубки…

…отсоединяем наконечник от штуцера крышки модуля.
Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака.

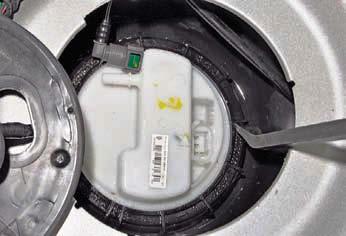

Для отворачивания прижимного кольца модуля удобнее всего воспользоваться монтажной лопаткой.

Упираясь стержнем монтажной лопатки во впадины отверстия, выполненного в панели пола кузова, наконечником лопатки толкаем против часовой стрелки прижимное кольцо за выступы.
Возможно, процедуру придется повторить несколько раз, упираясь лопаткой в разные выступы по окружности кольца.

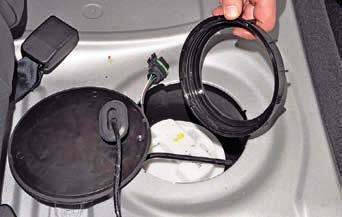

Снимаем прижимное кольцо.
На снятом баке отвернуть прижимное кольцо можно с помощью…

…металлического прутка, согнутого в виде скобы.

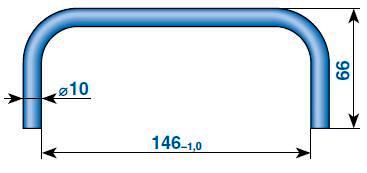

Приспособление для отворачивания прижимного кольца.

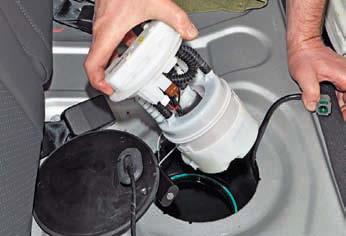

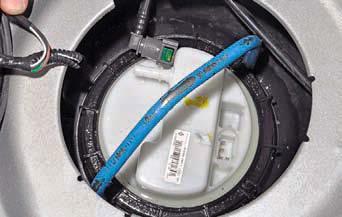

Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в баке.

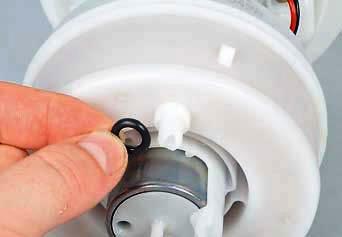

Вынимаем уплотнительное резиновое кольцо топливного модуля.
Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость.
Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.
Дальнейшая разборка топливного модуля не предусмотрена.
Разработчиками автомобиля предполагается замена всего модуля при выходе из строя любой из его составных частей.
Однако, в чрезвычайных обстоятельствах можно очистить сетчатый фильтр на входе в топливный насос, заменить датчик указателя уровня топлива или топливный насос.

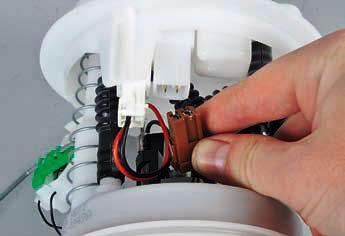

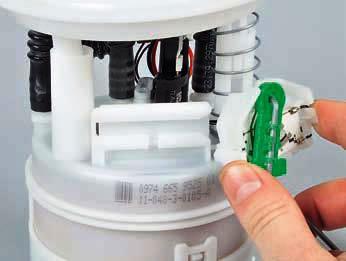

Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.

Освобождаем фиксатор датчика указателя уровня топлива.

Снимаем датчик указателя уровня топлива.

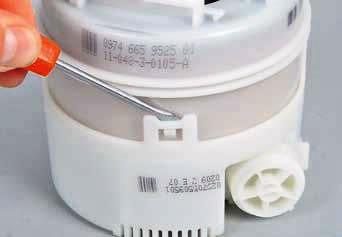

Отверткой освобождаем три фиксатора стакана…

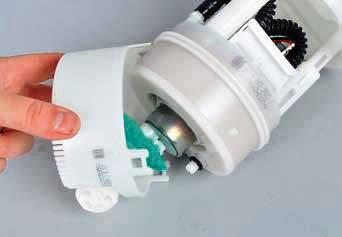

…и снимаем стакан с корпуса фильтра.

Соединение канала регулятора давления топлива уплотнено резиновым кольцом.

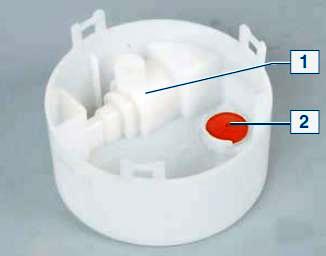

В стакане установлены регулятор давления топлива 1 и противодренажный клапан 2.

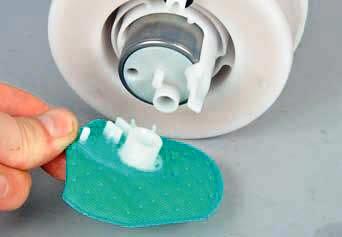

Потянув, снимаем со штуцера топливного насоса сетчатый фильтр.
Теперь его можно промыть или заменить.

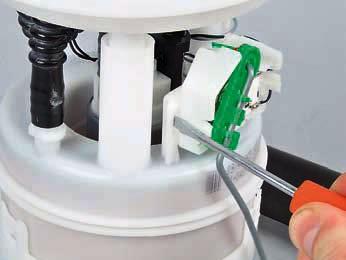

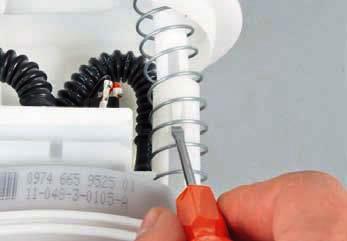

Отверткой отжимаем фиксатор крышки топливного модуля…

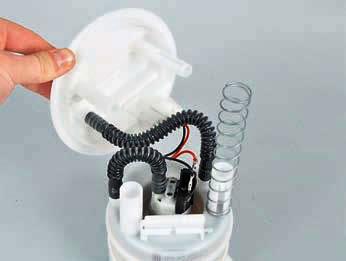

…и отводим крышку.

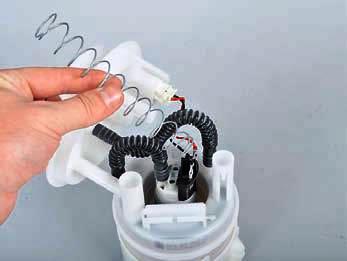

Снимаем пружину с направляющей.

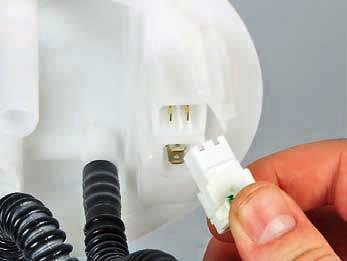

Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.

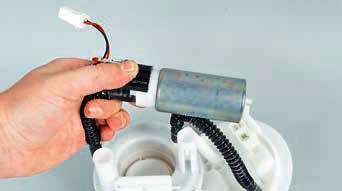

Вынимаем топливный насос из гнезда топливного фильтра.

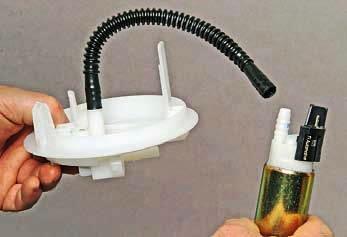

Нагрев пластмассовую гофрированную трубку на патрубке насоса струей кипящей воды из чайника…

…снимаем трубку с патрубка насоса.
Сборку и установку топливного модуля проводим в обратной последовательности.

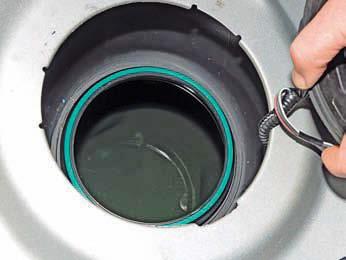

Перед установкой модуля контролируем правильность расположения уплотнительного кольца на отбортовке горловины бака.
Аккуратно, чтобы не сдвинуть уплотнительное кольцо, устанавливаем модуль в бак.

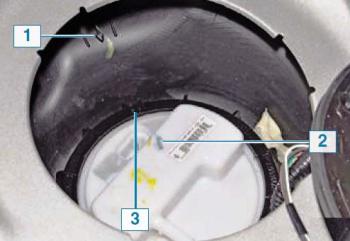

При установке ориентируем топливный модуль так, чтобы стрелка 2 на его крышке располагалась напротив стрелки 1 на баке.
Надавив сверху вниз на крышку модуля, наворачиваем прижимное кольцо на горловину бака до тех пор, пока крышка модуля не будет плотно прижата к горловине.
Затем доворачиваем прижимное кольцо до положения, при котором стрелка 3 на кольце расположится напротив стрелок 1 и 2.
Наконечник топливной трубки надеваем на штуцер крышки модуля до щелчка пружинных фиксаторов наконечника.
После установки модуля включаем зажигание и проверяем герметичность соединений.

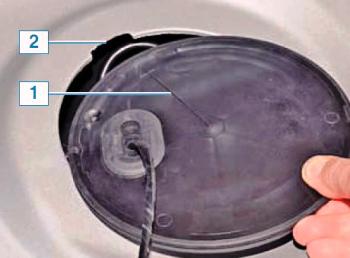

При установке крышки лючка топливного бака ориентируем ее так…

…чтобы стрелка 1 на крышке расположилась напротив паза 2, выполненного в панели пола кузова.
