Снятие защиты топливной рампы Renault Duster

нимаем защиту топливной рампы для доступа к форсункам, масляному фильтру, датчику сигнализатора недостаточного давления масла, датчику детонации, генератору, стартеру (двигатель 1,6), а также при демонтаже вентилятора радиатора системы охлаждения.
Операции по демонтажу защиты рампы показываем на двигателе 2,0.

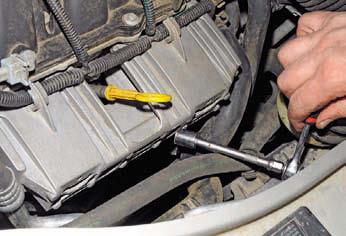

Через каналы в защите головкой «на 13» с удлинителем отворачиваем две гайки шпилек крепления защиты рампы.
Вынимаем гайки из каналов защиты.

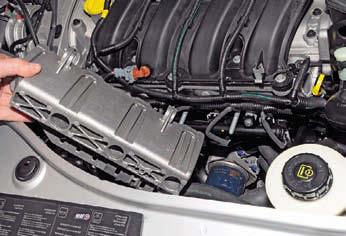

Сдвигаем вперед защиту рампы со шпилек впускного трубопровода…

…и вынимаем ее из моторного отсека.

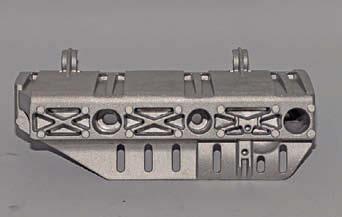

Защита топливной рампы.

На двигателе 1,6 операции по демонтажу защиты топливной рампы выполняем аналогично.
Устанавливаем защиту топливной рампы в обратной последовательности.
