Замена подшипника ступицы переднего колеса Renault Duster

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.
Работу проводим на ровной площадке.
Операции по замене подшипников правого и левого колес аналогичны.
Вывешиваем и снимаем колесо.

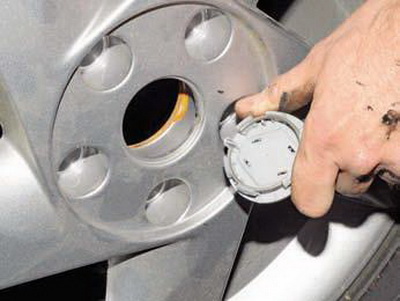

С внутренней стороны диска колеса, рукояткой молотка выталкиваем декоративную заглушку…

…и снимаем ее.
Устанавливаем колесо на место.
Включаем стояночный тормоз и подставляем под колеса упоры.
На автомобиле с механической коробкой передач включаем первую передачу, а на автомобиле с автоматической коробкой устанавливаем рычаг выбора передач в положение «N».

Гайка подшипника ступицы колеса затянута большим моментом, поэтому инструментальная головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

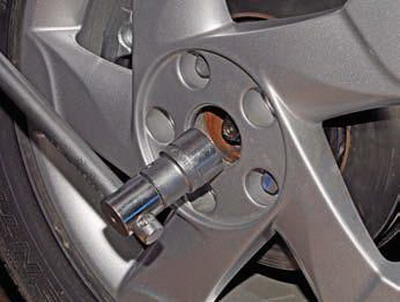

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.
Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник.
Вывешиваем и снимаем колесо.

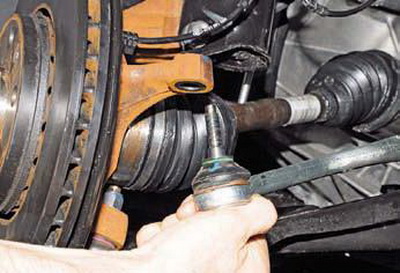

Отсоединяем наконечник рулевой тяги от поворотного кулака.

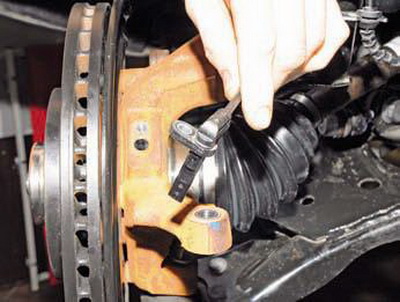

Снимаем датчик скорости вращения переднего колеса.

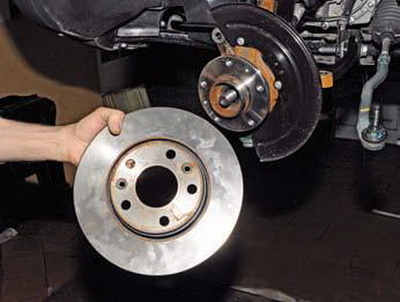

Снимаем диск и щит тормозного механизма.

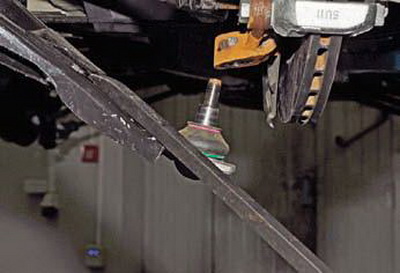

Выводим палец шаровой опоры из отверстия поворотного кулака.

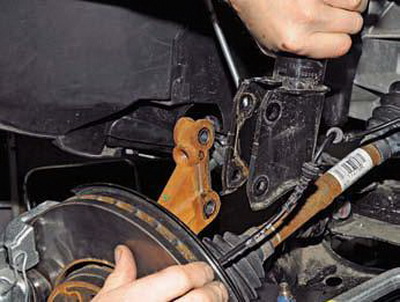

Отсоединяем амортизаторную стойку от поворотного кулака.
Снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса.
Так как разъединение поворотного кулака и шаровой опоры на автомобиле достаточно трудоемко…

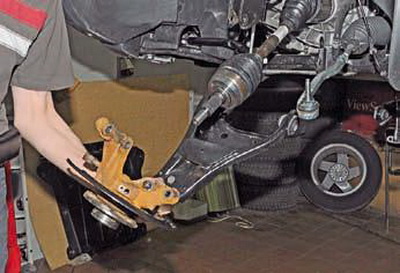

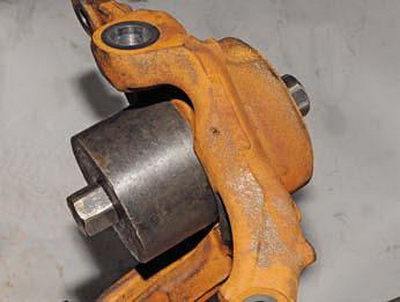

…то можно снять кулак в сборе с рычагом передней подвески…

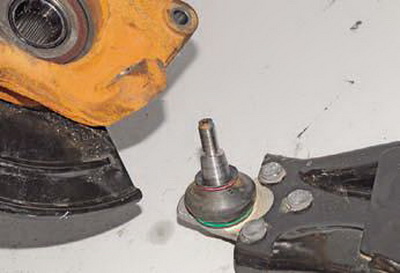

…и разъединить их на верстаке.

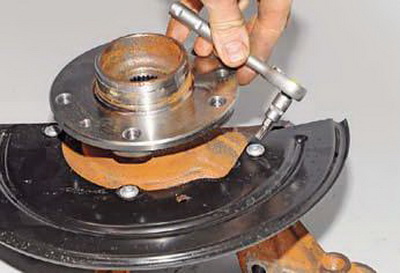

Ключом Тorx T-30 отворачиваем три винта крепления тормозного щита, и снимаем щит.
Опираем поворотный кулак на губки тисков.

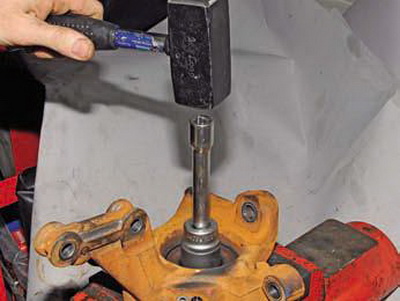

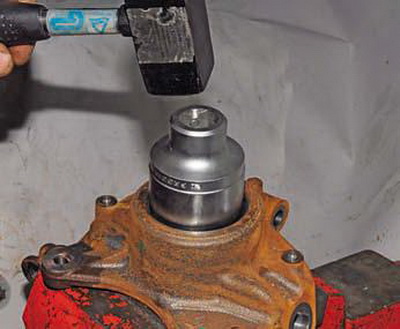

Нанося удары по торцу ступицы через оправку или инструментальную головку подходящего размера… !

…выпрессовываем ступицу.
При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице.

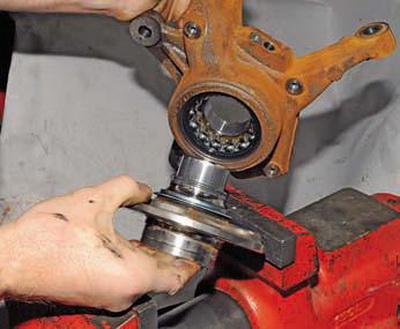

Зажимаем фланец ступицы в тисках.
Вставляем зубило между торцем внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице.

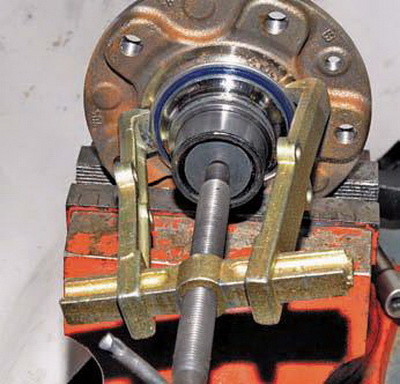

Затем в образовавшийся зазор вставляем захваты съемника…

…и спрессовываем внутреннее кольцо подшипника со ступицы.

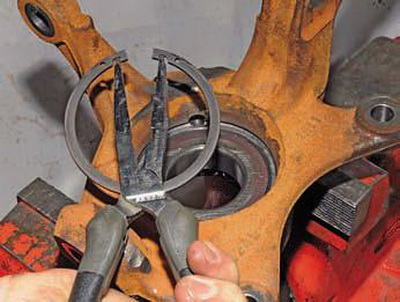

Щипцами для снятия стопорных колец или пассатижами с тонкими губками вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

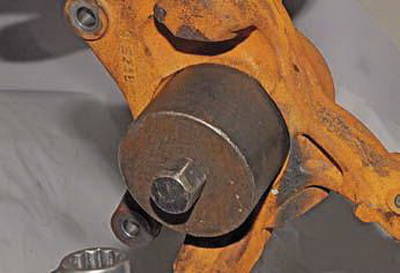

Чашечным съемником выпрессовываем подшипник из поворотного кулака.
Подшипник также можно выпрессовать ударным способом.
Для этого опираем кулак на губки тисков.

Нанося удары по торцу внутреннего кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака.
Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо.
Надфилем зачищаем на ступице забоины от зубила.

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к датчику скорости вращения колеса.

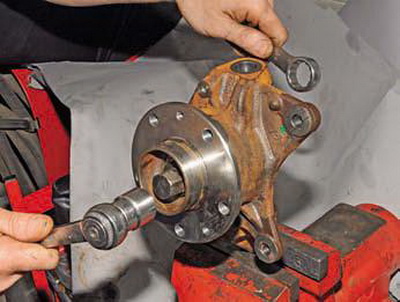

Запрессовываем подшипник, прикладывая усилие через чашку съемника к наружному кольцу подшипника и опираясь съемником на кулак.
После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо…

…и запрессовываем ступицу в подшипник, опираясь съемником на его внутреннее кольцо.
Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.
