Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля Renault Duster

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Работу проводим при замене подрулевых переключателей, соединителя переключателей с барабанным устройством спирального кабеля, а также при снятии рулевой колонки и панели приборов.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Ключом Torx Т-20 отворачиваем два самореза крепления кожухов рулевой колонки.

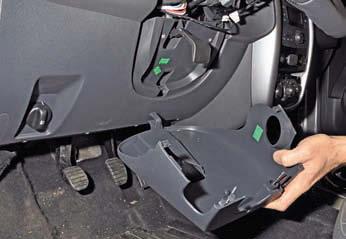

Снимаем нижний кожух рулевой колонки, преодолевая сопротивление четырех фиксаторов и выводя крючок кожуха (показан стрелкой) из зацепления с панелью приборов.

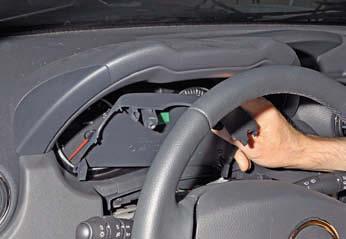

Снимаем верхний кожух рулевой колонки.
Поворачиваем рулевое колесо влево.

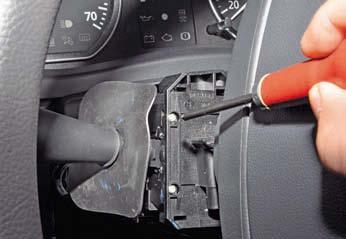

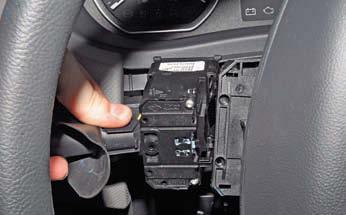

Крестообразной отверткой отворачиваем два самореза крепления левого подрулевого переключателя.

Вынимаем левый переключатель из соединителя.

Сжимаем два фиксатора колодки проводов.

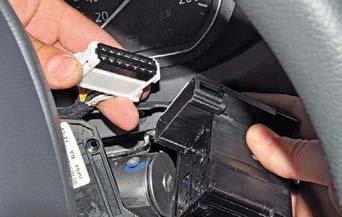

Отсоединяем колодку проводов от разъема переключателя.

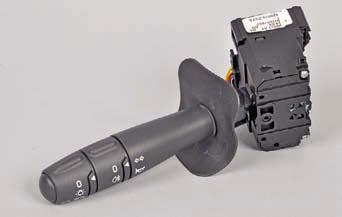

Снимаем левый подрулевой переключатель.
Для снятия правого подрулевого переключателя снимаем катушку иммобилайзера (см. Замена катушки иммобилайзера и контактной группы выключателя зажигания).
Поворачиваем рулевое колесо вправо…

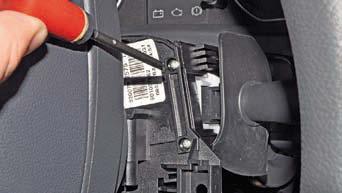

Крестообразной отверткой отворачиваем два самореза крепления правого подрулевого переключателя (дистанционный пульт управления аудиосистемой для наглядности снят).

Вынимаем переключатель из соединителя.

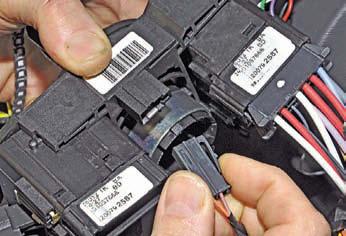

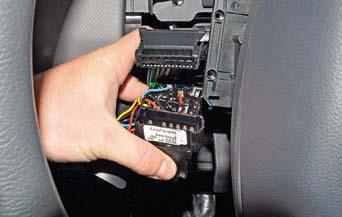

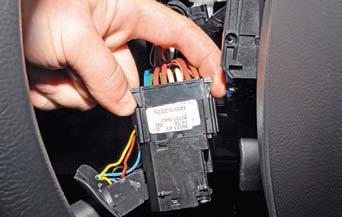

Сжав два фиксатора колодки проводов, отсоединяем колодку от разъема переключателя…

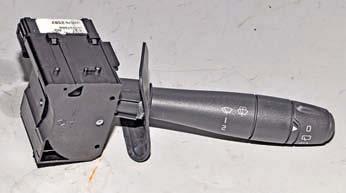

Снимаем правый подрулевой переключатель.
Устанавливаем подрулевые переключатели в обратной последовательности.
При установке кожухов рулевой колонки

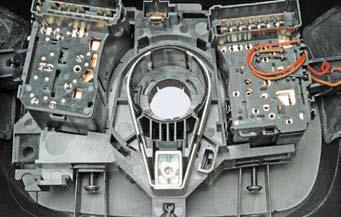

саморезы крепления кожухов проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей (для наглядности показано на снятых кожухах и соединителе подрулевых переключателей).
Для снятия соединителя переключателей с барабанным устройством устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля.
Снимаем рулевое колесо (см. Снятие рулевого колеса).
Перед снятием соединителя подрулевых переключателей с барабанным устройством спирального кабеля (для удобства последующей сборки) лучше заблокировать барабан устройства от проворачивания.
Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса…

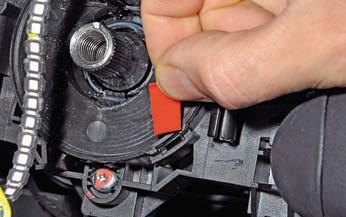

Вставляем пластмассовую пластину.
Можно вставить также деревянный клин.

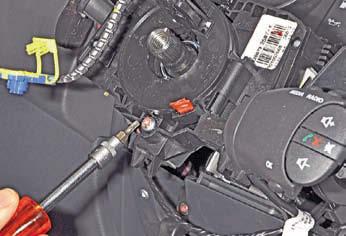

Ключом Torx Т-20 отворачиваем винт крепления соединителя.

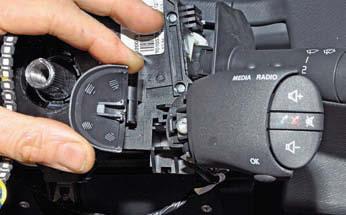

Снимаем крышку пульта дистанционного управления аудиосистемой.

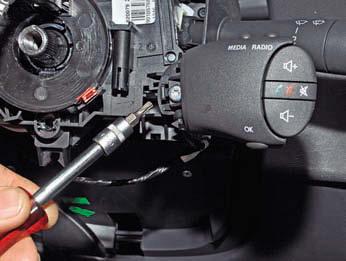

Ключом Torx Т-20 отворачиваем винт крепления пульта.

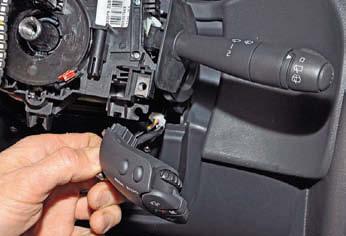

Снимаем пульт дистанционного управления с соединителя переключателей и оставляем его висеть на проводах.

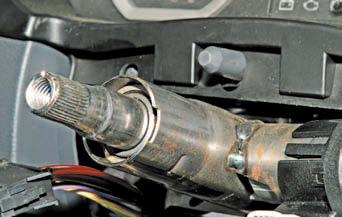

Сдвигаем соединитель переключателей с рулевой колонки.

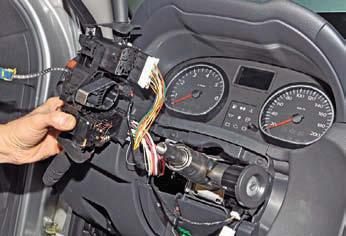

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема соединителя и, отсоединив колодки проводов от подрулевых переключателей, снимаем соединитель с переключателями в сборе.
Устанавливаем соединитель с барабанным устройством и подрулевыми переключателями в обратной последовательности.

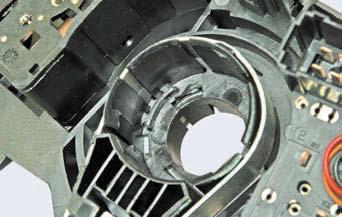

При установке соединителя совмещаем.

Выступ в гнезде корпуса соединителя.

Пазом на торце трубы рулевой колонки.
