Подключение сабвуфера, прокладка проводов для антирадара и навигатора Renault Duster

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

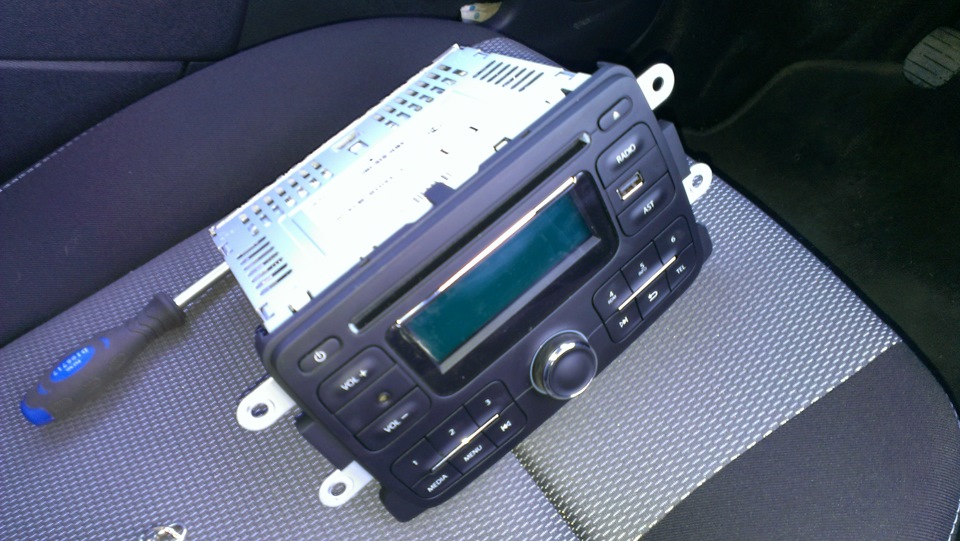

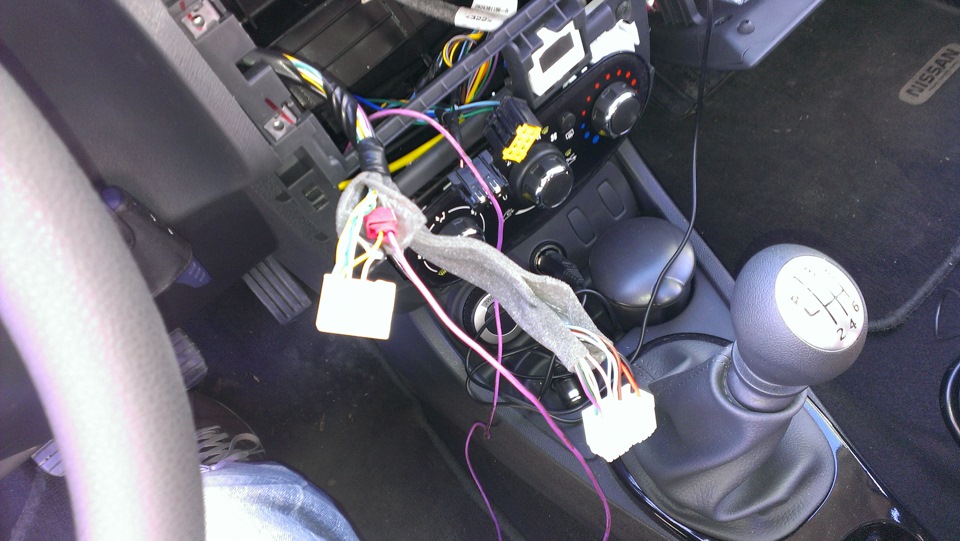

Купил акустические провода, делитель для прикуривателя и соединители для проводов. Далее снимаем проигрыватель. Ничего сложного в принципе нет. Отстёгиваем серебристую рамку, затем отнимаем чёрную внутреннюю отделку(она на клипсах). Откручиваем и вынимаем магнитолу.

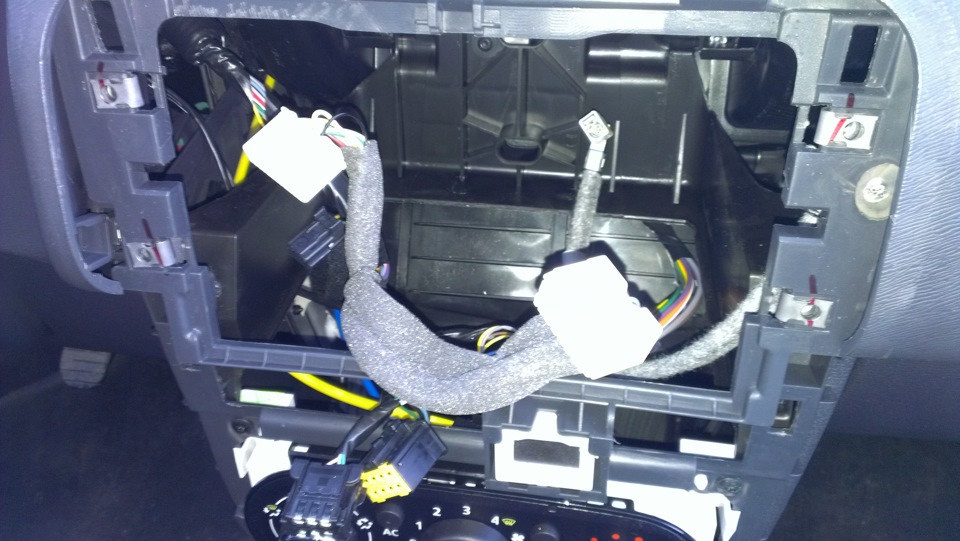

Далее нужно выяснить к каким проводам будем подключать саб. Так как тюльпанов на проигрывателе нет будем подключать через выходы на динамики. Нам нужны выходы на передние колонки и управляющий плюс на включение саба. Так как информации по распиновке,  разъёмов нет, всё научным тыком, (тобишь  с помощью мультиметра и манипуляцией с отключением проводов по очереди (для этого нужно разобрать разъём).

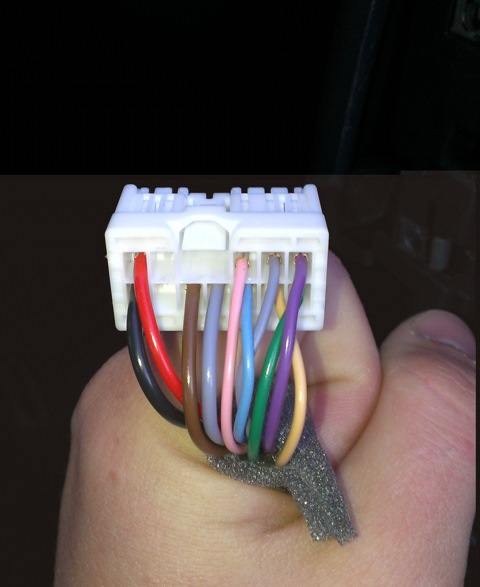

Серый — пер. лев. +; Жёлтый — пер. лев -; Розовый — пер. прав. +; Голубой — пер. прав. -.

Управляющий провод от саба подключаем к верхнему жёлтому. Здесь появляется плюс при включении зажигания и АСС.

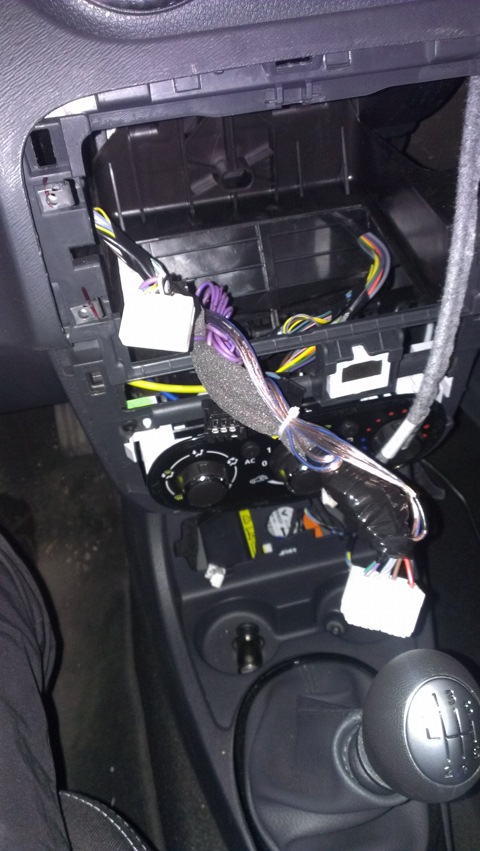

Нужные провода найдены производим подключение. Далее всё заматываем и запаковываем чтоб было аккуратно и красиво.

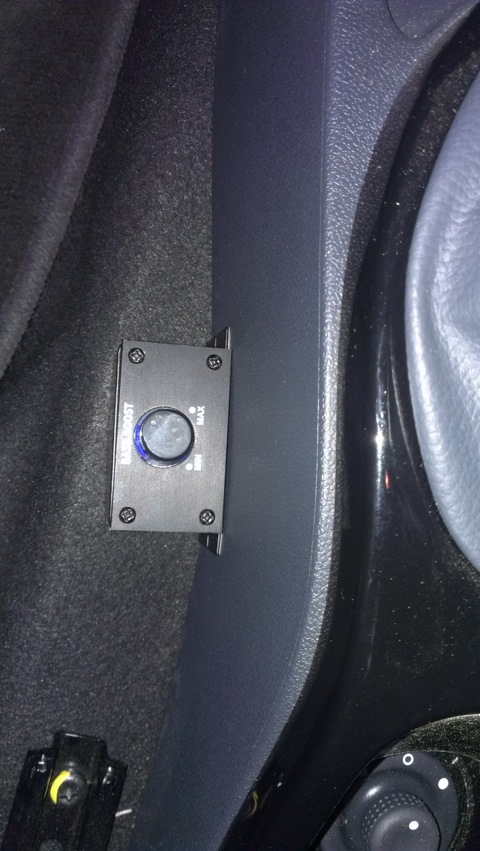

Устанавливаем регулятор уровня саба на двухсторонний скотч.

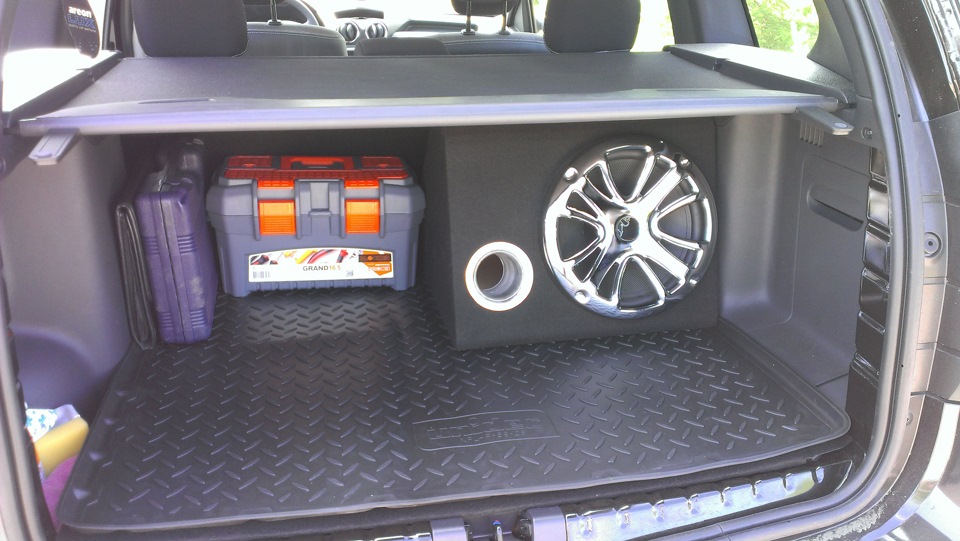

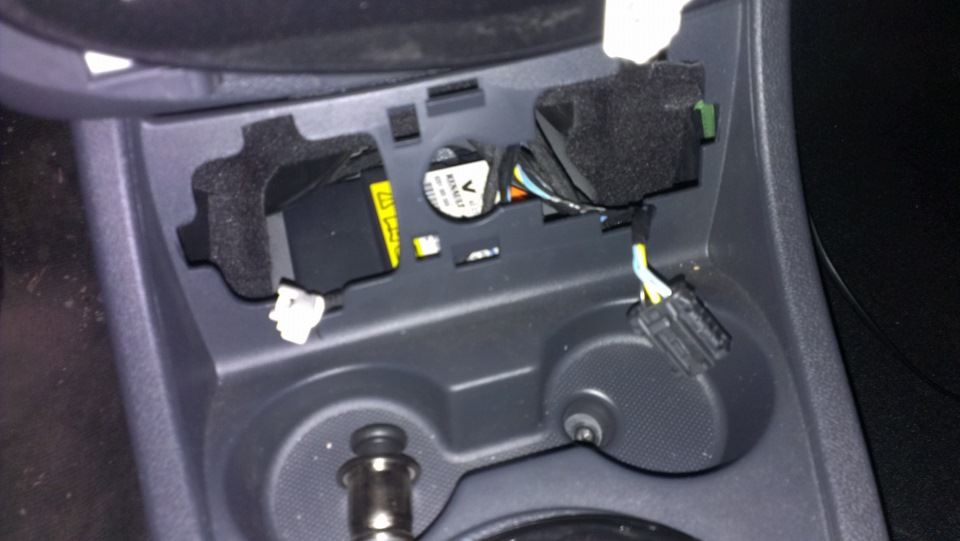

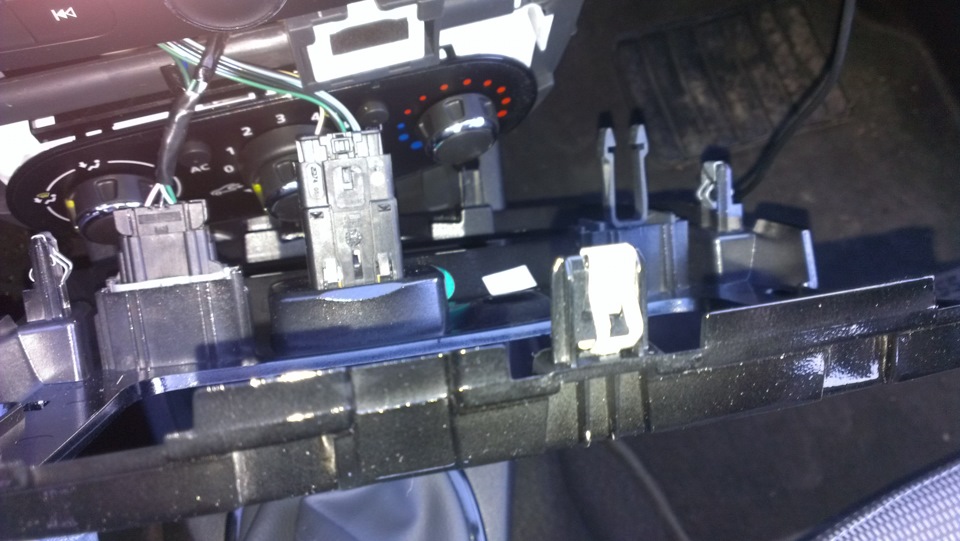

Ну вот саб и подключен, далее подключаем розетки для гаджетов. Отстёгиваем панельку с прикуривателем.

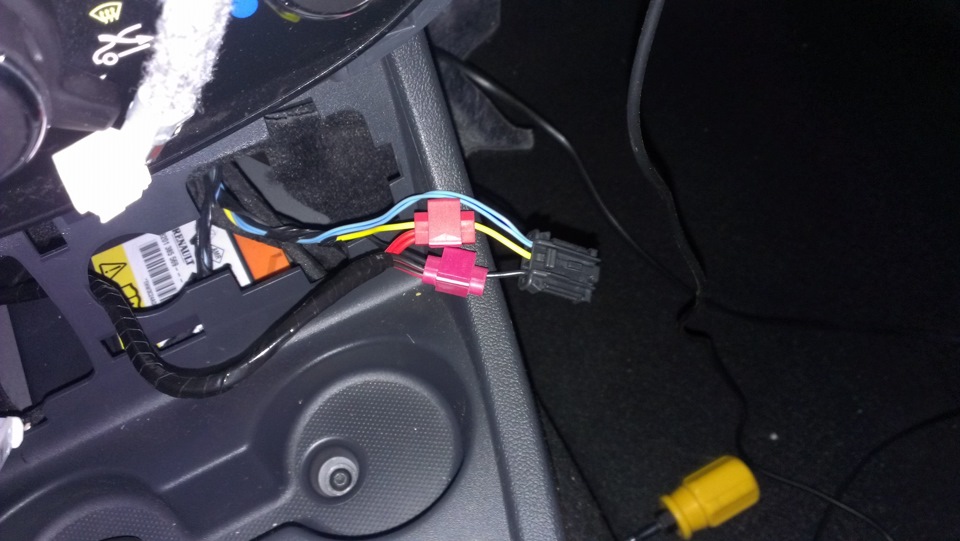

Находим плюс минус, подключаем розетки и укладываем провода под панель.

Всё собираем и наслаждаемся проделанной работой.

Источник: https://www.drive2.ru/l/1315400/
