Снятие наружного шарнира, замена грязезащитного чехла Renault Duster

Замену чехла наружного шарнира привода переднего колеса проводим при повреждении чехла.
Снимаем привод переднего колеса.
Очищаем корпус шарнира и чехол от грязи и укладываем привод на верстак.

Расположив лезвие плоской отвертки в месте стыка замка большого хомута, наносим удары молотком по рукоятке отвертки.

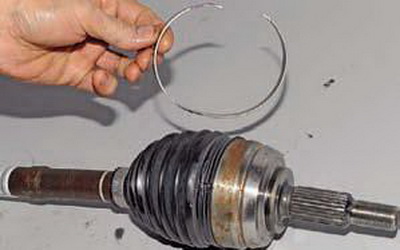

Раскрыв замок хомута, снимаем хомут.

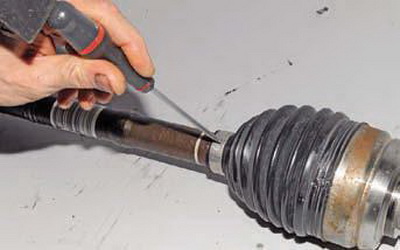

Расположив лезвие плоской отвертки в месте стыка замка малого хомута, наносим удары молотком по рукоятке отвертки.

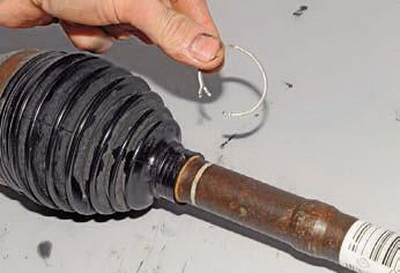

Раскрыв замок хомута, снимаем хомут.

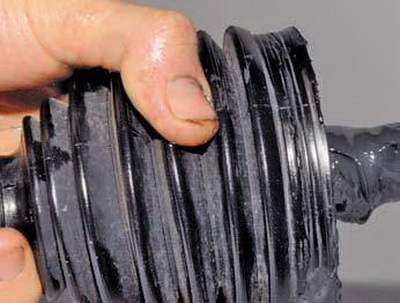

Сняв хомуты с чехла, снимаем чехол с корпуса наружного шарнира и сдвигаем чехол по валу в сторону внутреннего шарнира.
Зажав вал в тиски…

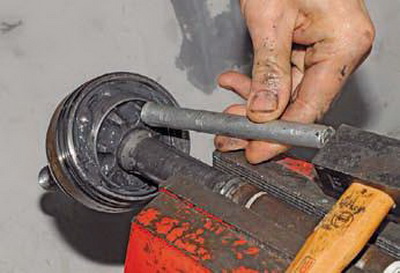

…выколоткой из мягкого металла сбиваем наружный шарнир со шлицов вала привода, нанося удары по торцу обоймы и при этом перемещая выколотку по окружности обоймы.

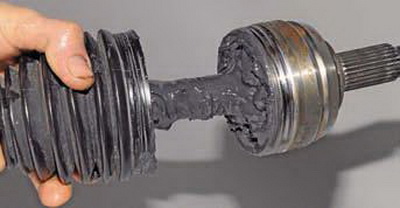

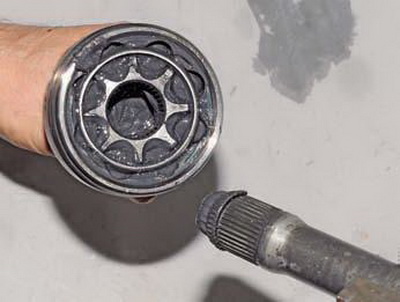

Снимаем наружный шарнир с вала.

Снимаем грязезащитный чехол с вала.

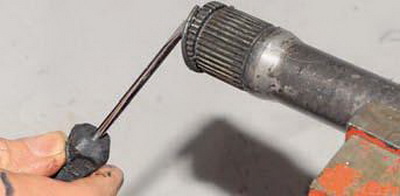

Поддев отверткой стопорное кольцо…

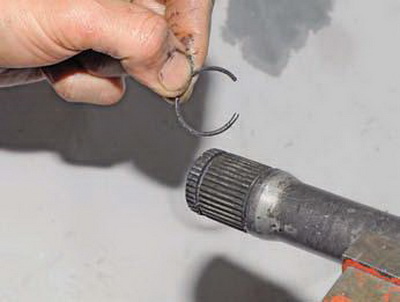

…вынимаем его из проточки на валу.
Если шарнир снят только для замены чехла (когда известно, что он поврежден недавно и ШРУС сохранил свою работоспособность), то не разбирая шарнир, удаляем из шарнира старую смазку и промываем его в керосине.
Продуваем шарнир сжатым воздухом.
Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса.
Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются – такой шарнир заменяем.
Очищаем вал от старой смазки и наносим на него тонкий слой новой смазки.
Надеваем на вал новый чехол шарнира.
Устанавливаем в проточку вала новое стопорное кольцо.
Вкладываем и равномерно распределяем в полостях корпуса шарнира и его чехла требуемый объем новой смазки.
Надеваем шарнир на вал и, нанося удары молотком через проставку из мягкого металла по шлицевому хвостовику шарнира, напрессовываем шарнир на вал.
Проверяем фиксацию обоймы шарнира стопорным кольцом.
Проверяем подвижность шарнира – он должен перемещаться без заеданий.
Натягиваем чехол на корпус шарнира так, чтобы пояски чехла под хомуты расположились в соответствующих местах вала и корпуса шарнира.
Закрепляем чехол шарнира новыми хомутами.
Конструкция заводских хомутов при монтаже ШРУСа не позволяет установить их в условиях не специализированного автосервиса, поскольку для этого требуется специальное оборудование.
В этом случае, например, можно воспользоваться универсальными ленточными хомутами для крепления чехлов ШРУСов, имеющимися в продаже.

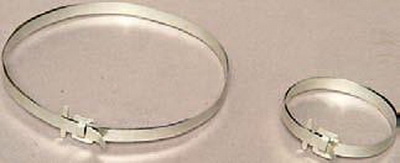

Универсальные ленточные хомуты для крепления чехла ШРУСа: хомут крепления чехла на корпусе шарнира; хомут крепления чехла на валу привода.

Установив хомут в канавку чехла, пассатижами вытягиваем ленту, сжимая хомут.
Плотно стянув хомут, загибаем вытянутый конец ленты в противоположную сторону.
Проверяем затяжку хомута, пытаясь сдвинуть хомут за его замок вдоль паза чехла.
Если хомут сдвигается, затяжка его недостаточна и необходимо повторить затяжку хомута.
Устанавливаем привод переднего колеса в обратной последовательности.
