Замена колодок тормозных механизмов задних колес (4х2) Renault Duster

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.
Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Работу проводим на ровной площадке.

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки.
Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе.
Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен.
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.
Для того чтобы снять барабан, колодки нужно свести.
Для этого нужно.

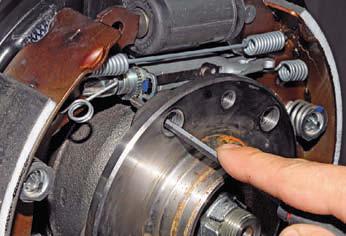

Шлицевой отверткой через резьбовое отверстие в ступице (барабане – на автомобиле 4×2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для наглядности операция показана со снятым барабаном.
Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4×2

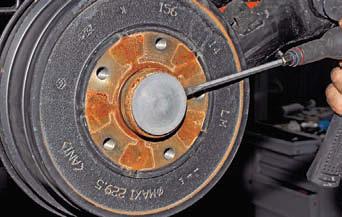

Поддев отверткой…

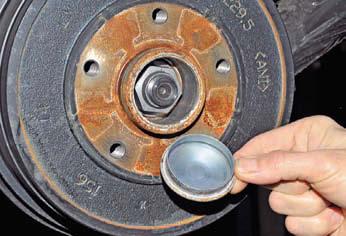

…снимаем защитный колпак подшипника ступицы.

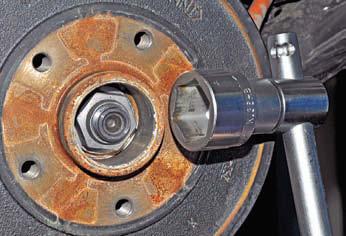

Головкой «на 36» отворачиваем гайку подшипника ступицы.

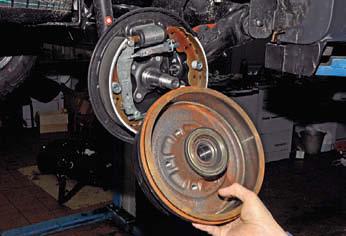

Снимаем тормозной барабан в сборе с подшипником.
Дальнейшие операции по замене колодок сходны с операциями на автомобиле 4×4.
После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом.
Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.

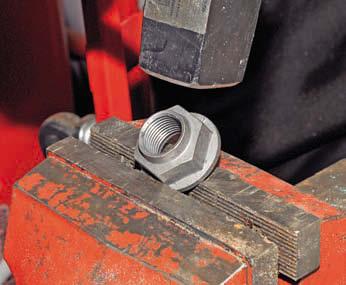

Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее.
Фаску нужно смять в трех местах.

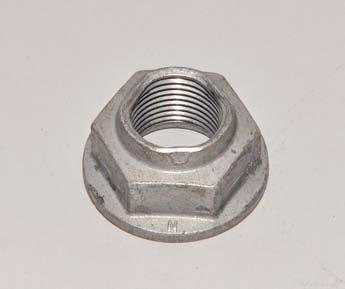

«Восстановленная» гайка.
