Снятие педального узла Ниссан Х-Трейл 2007 - 2014

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
30 мин. - 1 час
Автосервисы рядом
Инструменты:
Ключ с наконечником Torx (звездочка) Т20 1 шт.
Пассатижи 1 шт.
Ключ трещоточный 1 шт.
Отвертка плоская средняя 1 шт.
Торцевая головка 10 мм 1 шт.
Торцевая головка 13 мм 1 шт.
Удлинитель торцевых головок 1 шт.
Детали и расходники:
Тканевые перчатки 1 шт.

Снятие педального узла на Ниссан Х-Трейл

1. Поднимите капот и зафиксируйте его упором.

Замена выключателя стоп-сигнала Ниссан Х-Трейл 2007 - 2014

2. Перед тем, как снять педальный узел на Ниссан Х-Трейл, головкой на 10 мм отсоедините провод от «минусовой» клеммы АКБ.

Замена выключателя стоп-сигнала Ниссан Х-Трейл 2007 - 2014

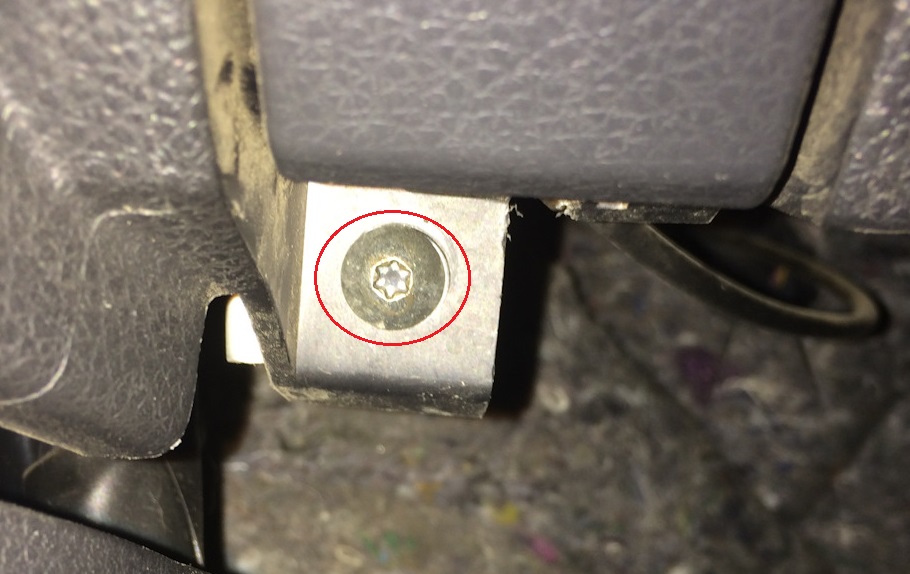

3. Ключом Torx T20 выверните болт крепления.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

4. Выведите из фиксаторов и снимите боковую накладку.

Замена выключателя стоп-сигнала Ниссан Х-Трейл 2007 - 2014

5. Вытяните из 7-ми фиксаторов накладку от панели приборов.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

6. Отсоедините колодки.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

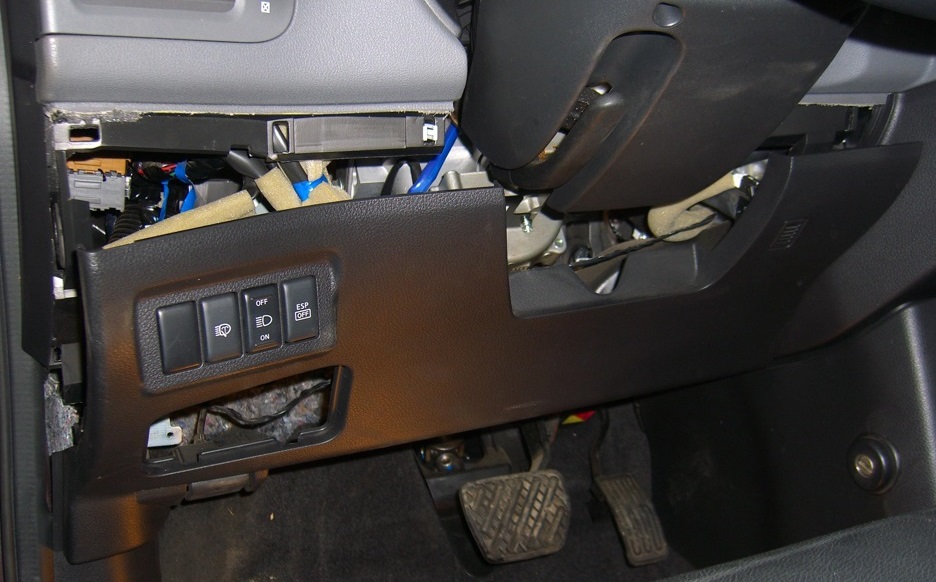

7. Снимите накладку панели приборов.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

8. Нажмите на фиксатор, и отсоедините от датчика положения педали тормоза колодку проводов (автомобили с АКПП).

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

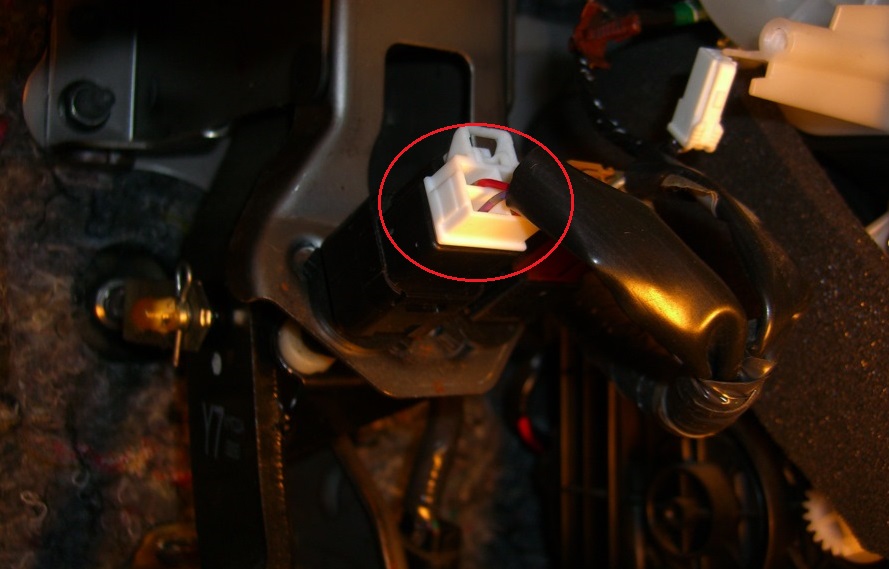

9. Нажмите на фиксатор, и отсоедините от выключателя стоп-сигнала колодку проводов.

Замена выключателя стоп-сигнала Ниссан Х-Трейл 2007 - 2014

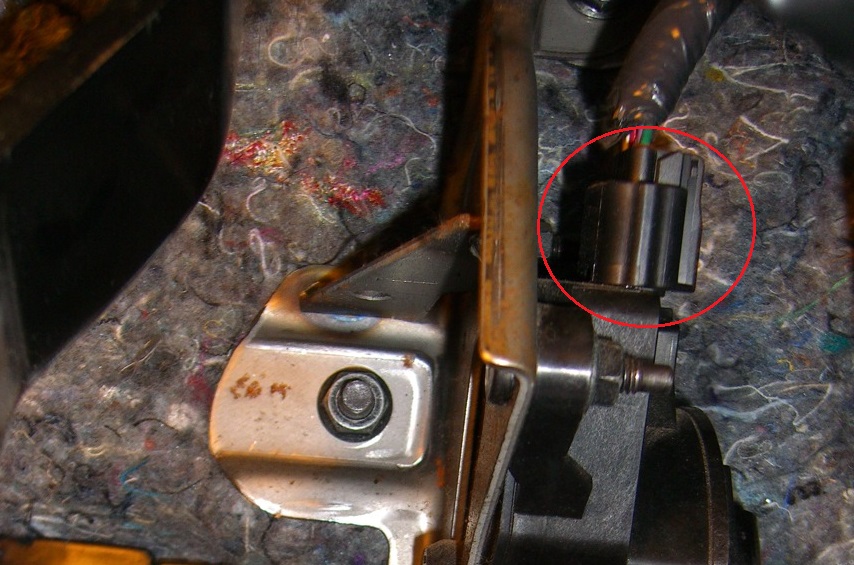

10. Отсоедините колодку от педального узла Ниссан Х-Трейл.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

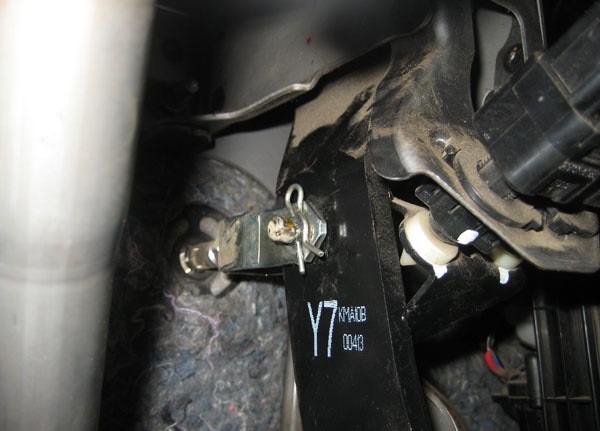

11. Подденьте отверткой и снимите пружинный фиксатор.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

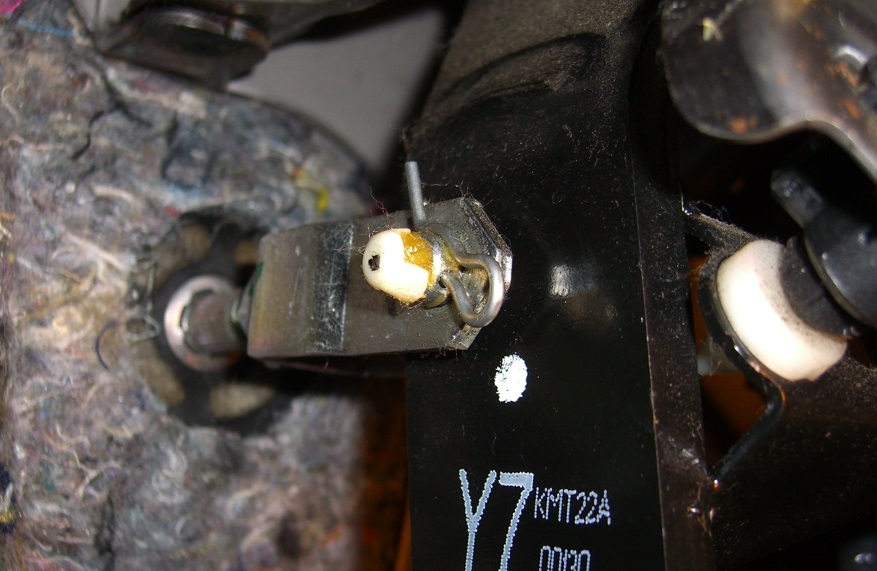

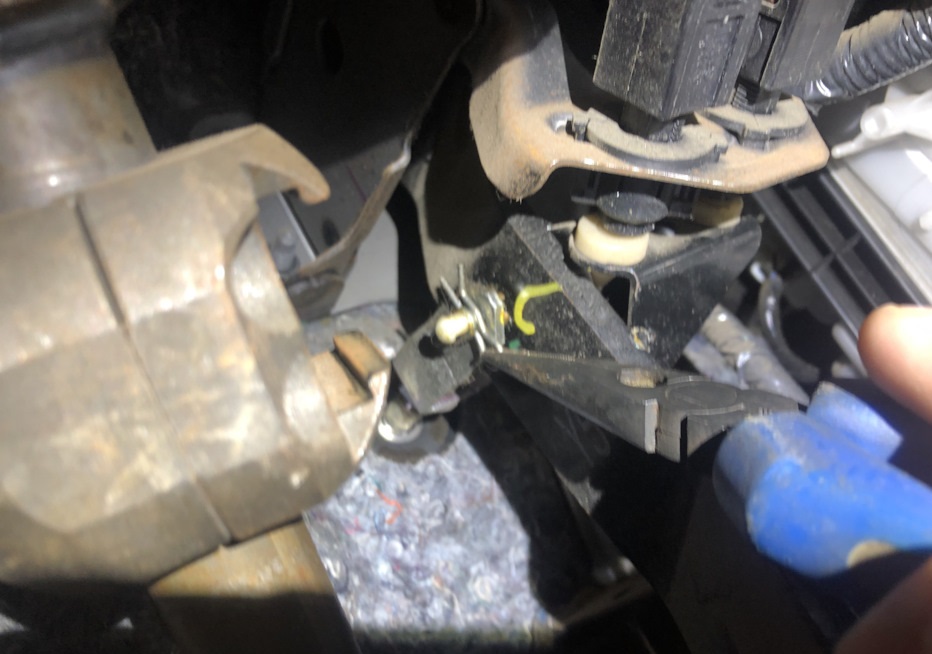

12. Сожмите пассатижами ушки фиксатора пальца, протолкните палец в отверстия педали и снимите.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

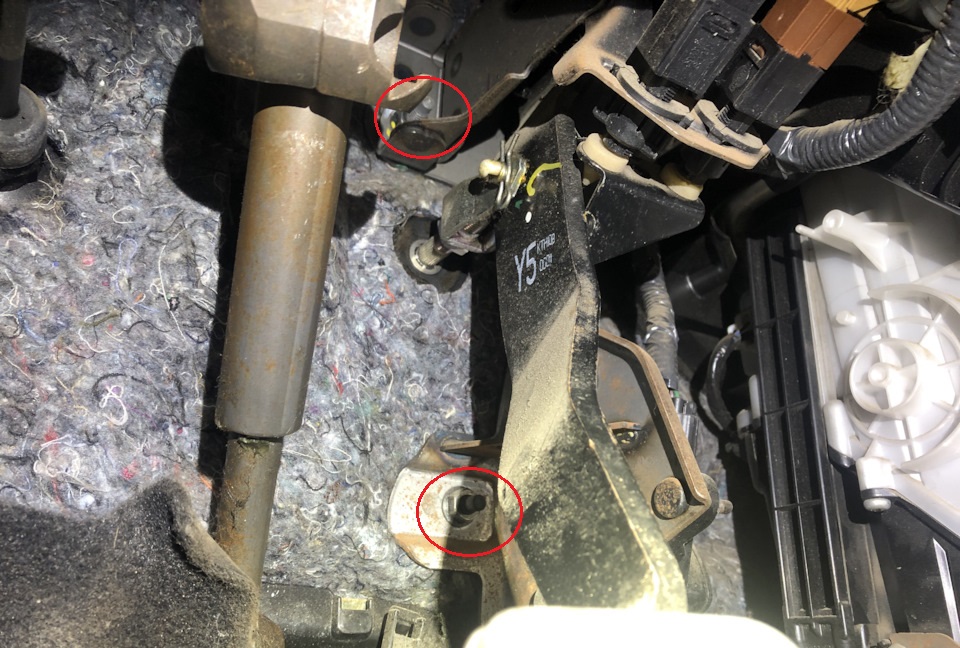

13. Торцевой головкой на 13 мм выверните 4 гайки крепления педального узла Ниссан Х-Трейл.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

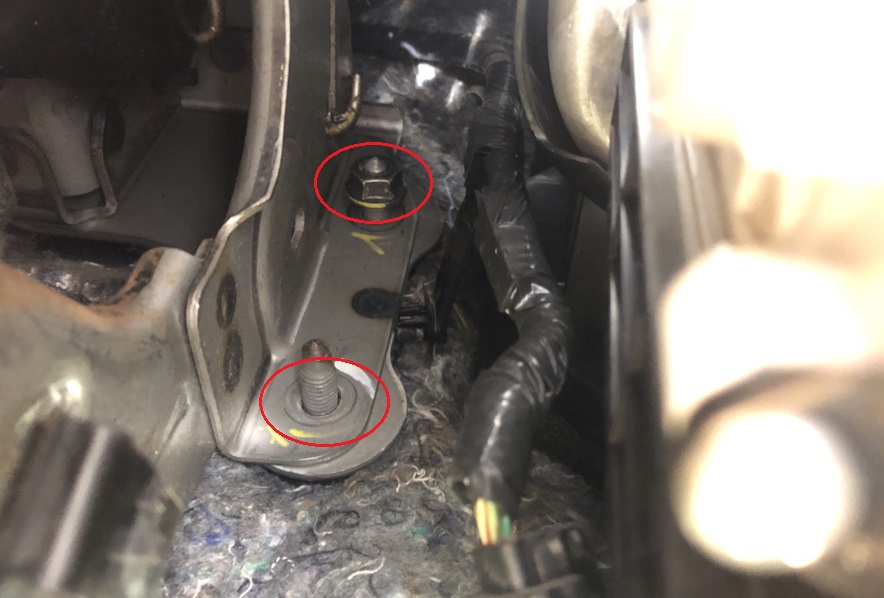

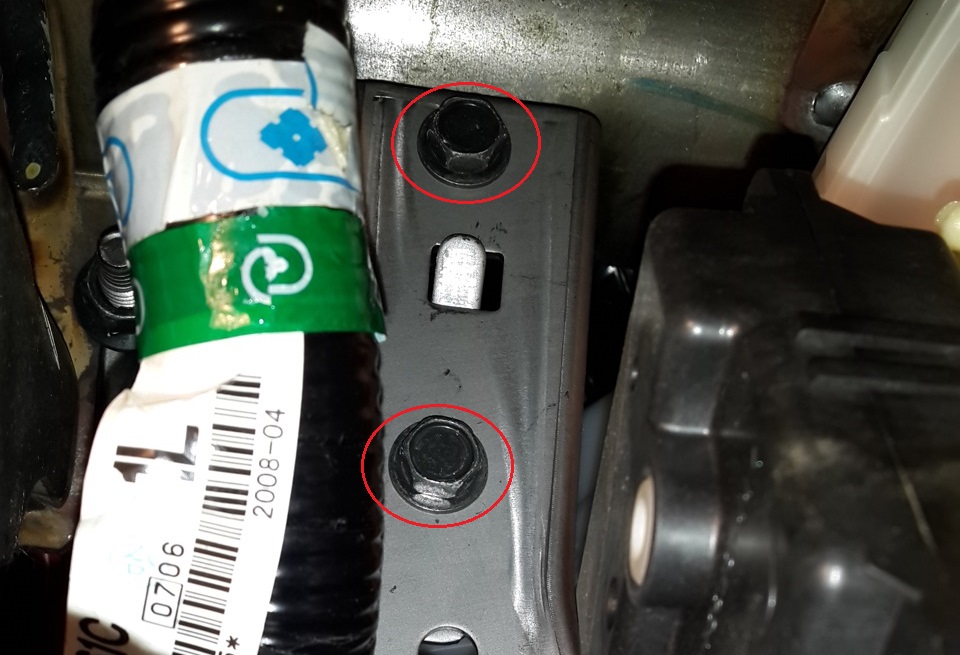

14. Головкой на 10 мм открутите 2 болта крепления кронштейна.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

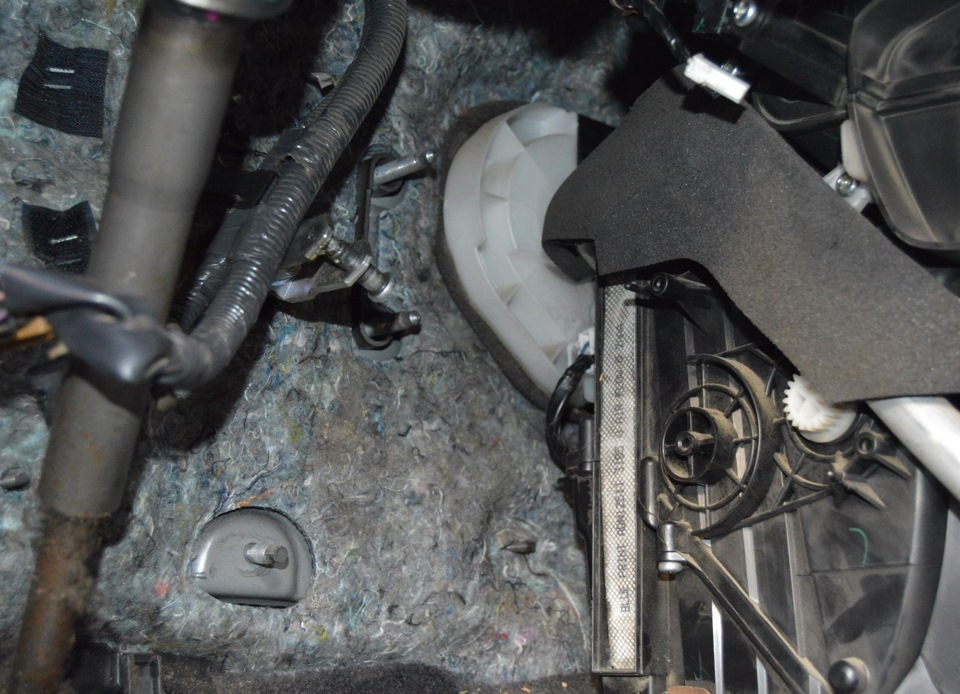

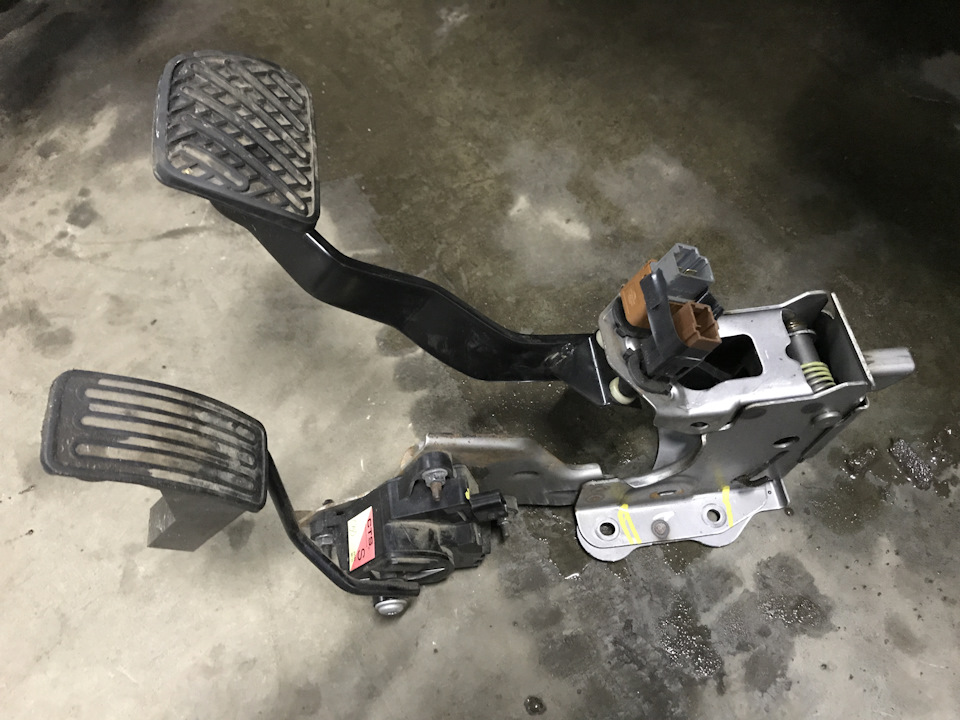

15. Снимите педальный узел Ниссан Х-Трейл.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

16. Установите педальный узел и все снятые детали в порядке, обратном снятию.

Снятие педального узла Ниссан Х-Трейл 2007 - 2014

Источник: carpedia.club
