Снятие, проверка и установка клапана продувки адсорбера Hyundai Matrix

Проверка электромагнитного клапана продувки адсорбера

ПРИМЕЧАНИЕ

При отсоединении вакуумных шлангов всегда предварительно наносите установочные метки, чтобы при подсоединении шланги были установлены в исходное положение.

Отсоедините вакуумный шланг от электромагнитного клапана продувки адсорбера.

Отсоедините разъем жгута проводов от электромагнитного клапана.

Подсоедините ручной вакуумный насос к штуцеру электромагнитного клапана, от которого был отсоединен шланг с красной полосой.

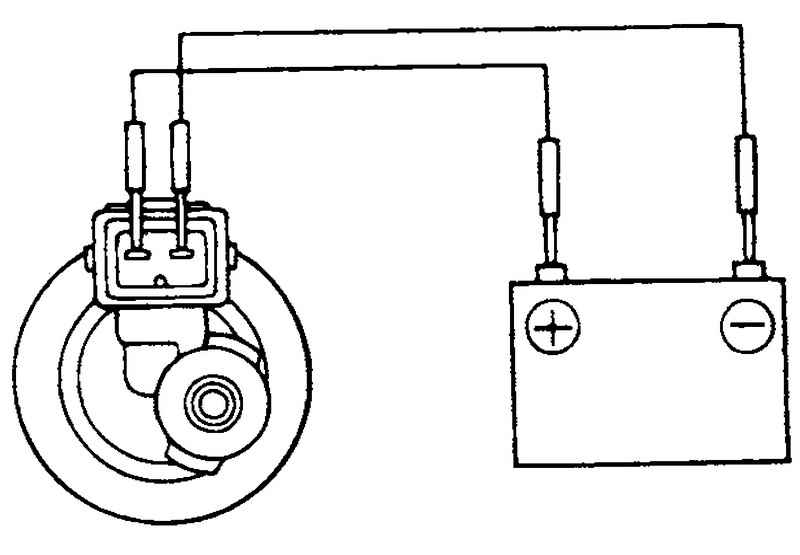

Рис. 2.225. Схема проверки при подсоединении/ отсоединении питания от аккумуляторной батареи к выводам электромагнитного клапана

Создайте разрежение и проверьте работу клапана при подсоединении/ отсоединении питания от аккумуляторной батареи к выводам электромагнитного клапана (рис. 2.225).

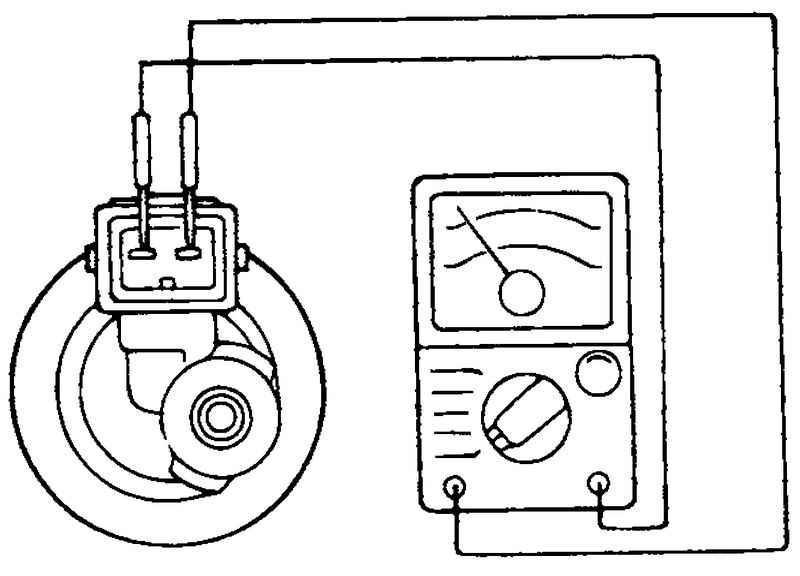

Рис. 2.226. Измерение сопротивления между выводами электромагнитного клапана

Измерьте сопротивление между выводами электромагнитного клапана (рис. 2.226).

Электромагнитный клапан продувки адсорбера: сопротивление обмотки – 26 Ом (при температуре 20 °С).
