Снятие, проверка и установка переднего стабилизатора поперечной устойчивости Hyundai Matrix

Инструменты:

• Специальный инструмент 09532-11600

Детали и расходники:

• Втулки стабилизатора поперечной устойчивости

Передний стабилизатор поперечной устойчивости

Снятие

1. Снимите переднее колесо.

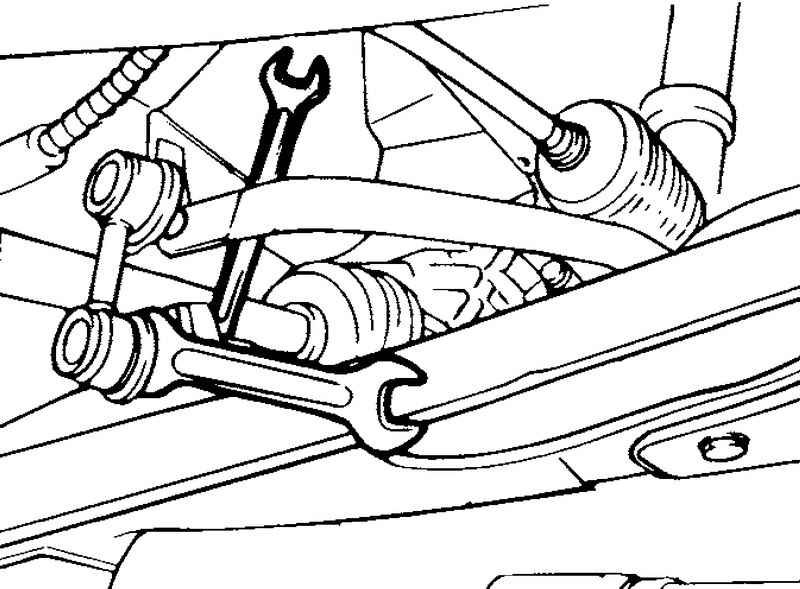

2. Снимите стойки стабилизатора в сборе.

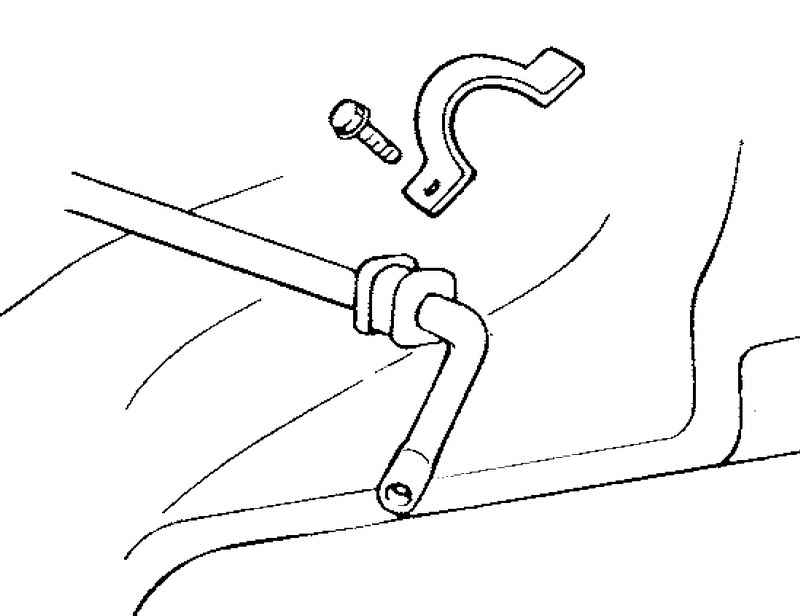

3. Снимите кронштейны крепления стабилизатора и втулки стабилизатора.

4. Снимите стабилизатор поперечной устойчивости.

Проверка

1. Проверьте стабилизатор поперечной устойчивости на отсутствие повреждений или деформации.

2. Проверьте все болты на отсутствие деформации и повреждений.

3. Проверьте защитные чехлы шаровых шарниров стоек стабилизатора на отсутствие трещин и повреждений.

4. Проверьте момент вращения пальца шарового шарнира стойки стабилизатора.

5. При наличии трещин или разрывов защитного чехла шарового шарнира замените его и добавьте смазку в шарнир.

6. Несколько раз покачайте палец шарового шарнира стойки стабилизатора.

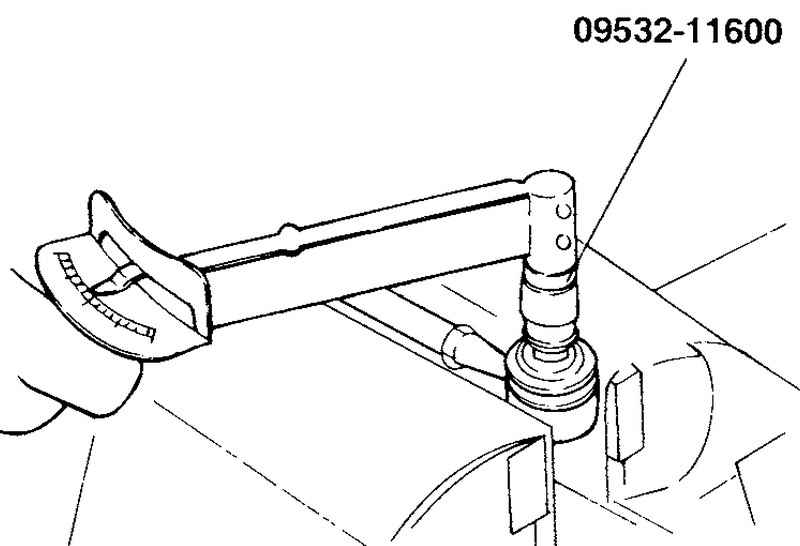

7. Наверните самоконтрящуюся гайку на палец шарового шарнира и затем измерьте момент вращения пальца.

Примечания:

Номинальное значение: 1,7–3,2 Н·м.

8. Если момент вращения превышает верхний предел номинального значения, замените стойку стабилизатора.

Примечания:

Если момент вращения меньше нижнего предела номинального значения, то шаровой шарнир считается годным к дальнейшей эксплуатации, пока отсутствует заедание и чрезмерный зазор в шаровом шарнире.

Установка

1. Установите втулки на стабилизатор поперечной устойчивости.

Внимание:

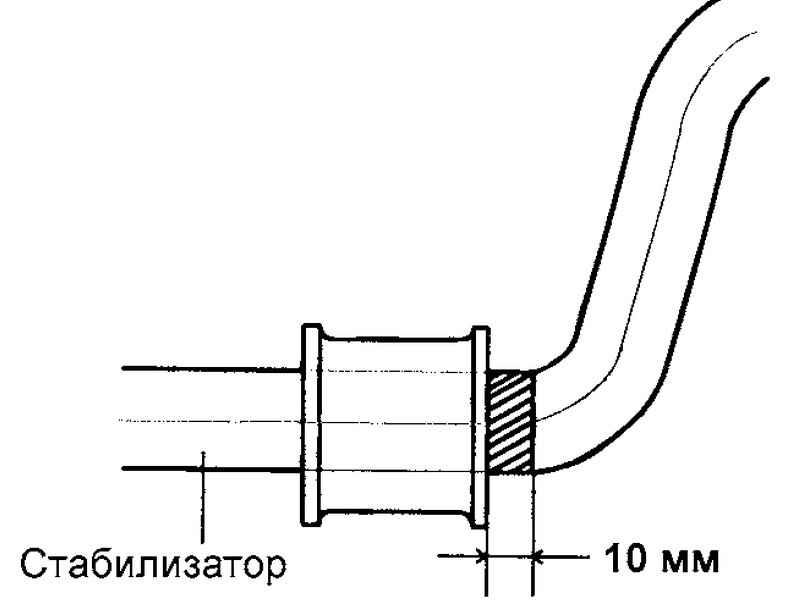

Расстояние между краем втулки и краем окрашенной белой краской установочной метки на стабилизаторе со стороны наружной части автомобиля должно составлять 10 мм.

2. Установите кронштейн крепления стабилизатора на втулку.

3. Полностью совместите втулку с установочной меткой на стабилизаторе, окрашенной белой краской.

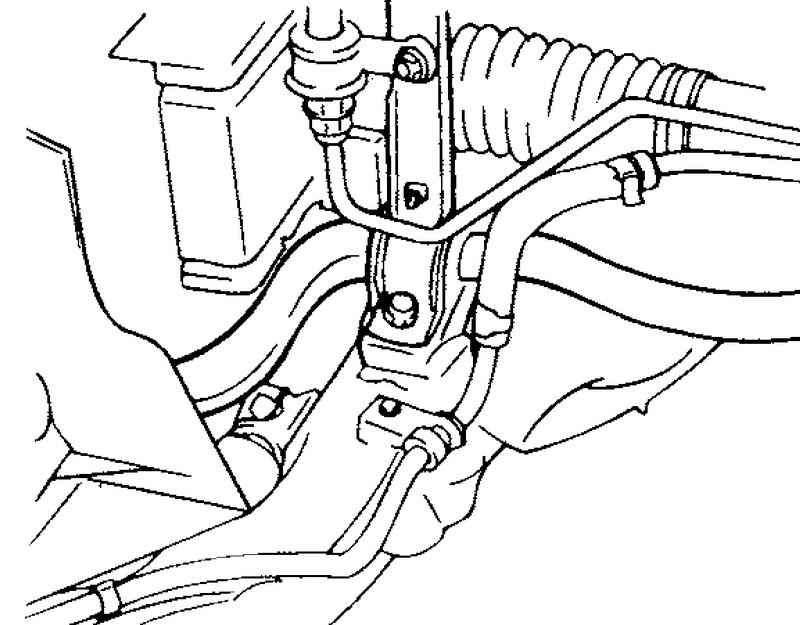

4. Временно затяните болты кронштейна крепления стабилизатора, затем установите кронштейн крепления с противоположной стороны стабилизатора.
