Снятие, проверка и установка клапана продувки адсорбера в автомобиле Volkswagen Polo

Вам потребуются: резиновая груша, источник питания 12 В.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите корпус воздушного фильтра

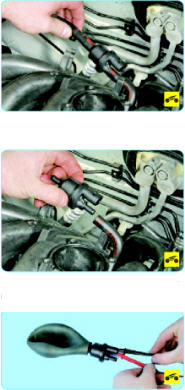

3. Сожмите фиксатор и отсоедините колодку жгута проводов от клапана.
4. Извлеките шланги, идущие к клапану адсорбера, из кронштейнов на впускной трубе.
5. Снимите клапан, сняв с его штуцеров оба шланга.

6.    Наденьте на штуцер клапана сжатую резиновую грушу. Поскольку в нормальном состоянии клапан закрыт, в груше должно сохраняться созданное разрежение. Затем подайте на контакты клапана напряжение 12 В, клапан откроется и груша наполнится воздухом. В противном случае замените клапан новым.
7.    Установите клапан продувки адсорбера в порядке, обратном снятию.

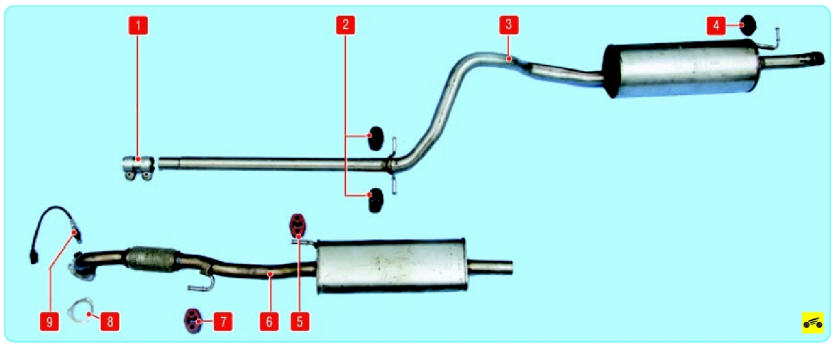

Детали системы выпуска отработавших газов: 1 - хомут; 2,4 - подушки подвески основного глушителя; 3 - основной глушитель, объединенный с промежуточной трубой; 5 - подушка подвески дополнительного глушителя; б - приемная труба с сильфоном, объединенная с дополнительным глушителем; 7 - подушка подвески приемной трубы; 8 - прокладка приемной трубы; 9 - диагностический датчик концентрации кислорода.
