Снятие, разборка, сборка и установка топливного модуля Hyundai Santa Fe

Вам потребуются: торцовая головка «на 14», вороток, молоток, отвертка с плоским лезвием, емкость для слива топлива.
Если падает мощность двигателя, возник повышенный шум или периодически слышны подвывания при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.
Предварительно проверьте давление в системе подачи топлива (см. «Проверка давления в системе питания»). Если давление в системе меньше 3,6 кгс/см2, топливный насос необходимо заменить, так как конструкция насоса трудноразборная и его элементы (собственно электронасос, фильтры, регулятор давления топлива) в отдельности в запасные части не поставляют.
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите заднее сиденье (см. «Снятие и установка заднего сиденья»).
4. Откиньте вырезанную часть коврика слева.

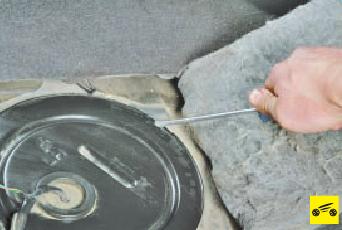

5. Подденьте отверткой крышку лючка топливного модуля…
6. …и отведите крышку в сторону.

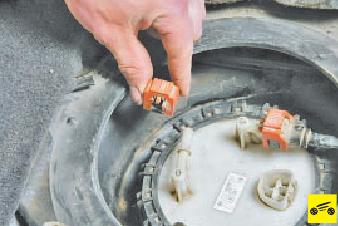

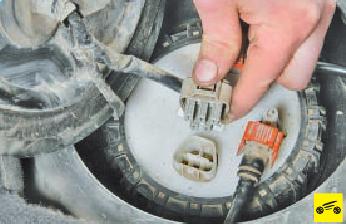

7. Отожмите фиксатор и отсоедините колодку жгута проводов от топливного модуля.

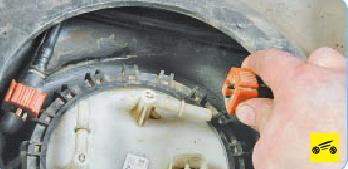

8. Сожмите фиксатор и отсоедините шланг топливоприемника от штуцера на топливном модуле.
9. Аналогично отсоедините шланг напорного трубопровода от штуцера на топливном модуле.
ПРИМЕЧАНИЕ
Дальнейшие операции показаны на снятом с автомобиля топливном баке.

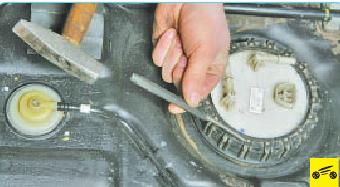

10. Отверните прижимное кольцо топливного модуля с помощью бородка, как показано на фото…

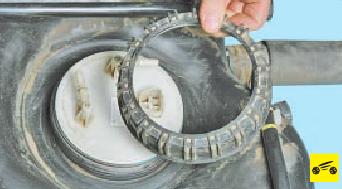

11. …и снимите кольцо.

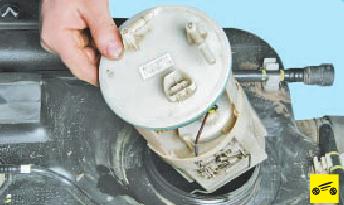

12. Извлеките модуль из топливного бака.
13. Cлейте из топливного модуля остатки топлива в заранее подготовленную емкость.
14. Отожмите фиксатор и отсоедините колодку проводов от разъема датчика уровня топлива.

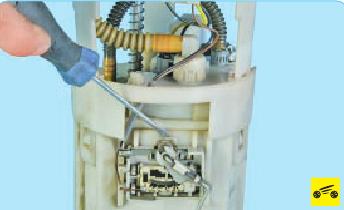

15. Отожмите фиксатор…

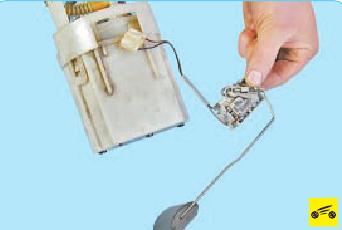

16. …и снимите датчик уровня топлива.

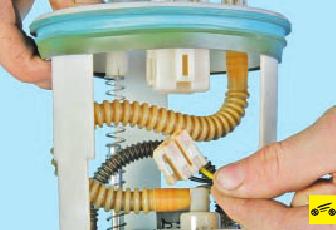

17. Отожмите фиксатор и отсоедините колодку проводов от разъема топливного насоса.

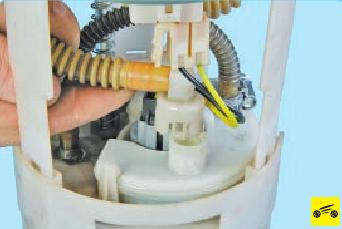

18. Отожмите фиксатор шланга напорного трубопровода….
19. …и отсоедините шланг от топливного насоса.

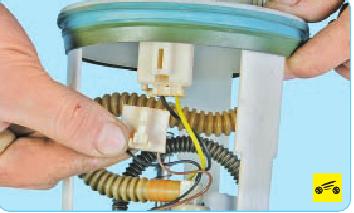

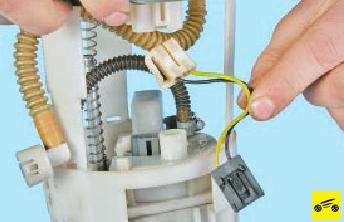

20. Отожмите фиксатор колодки проводов топливного насоса…
21. …и снимите провода.
22. Отожмите фиксаторы крышки топливного модуля…

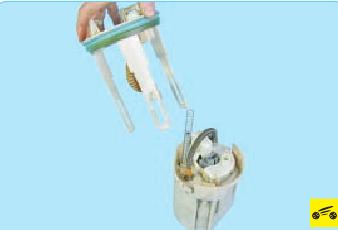

23. …и снимите крышку.

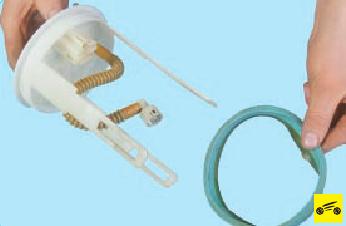

24. Снимите уплотнительную прокладку с крышки топливного модуля.
ПРИМЕЧАНИЕ
Уплотнительную прокладку топливного модуля замените новой.

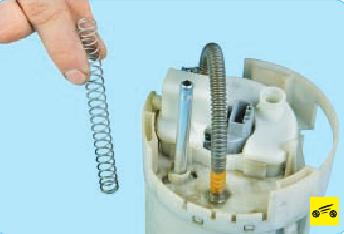

25. Снимите пружину с патрубка сливного трубопровода.

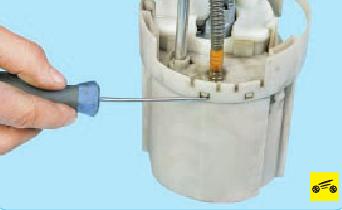

26. Отожмите фиксаторы…

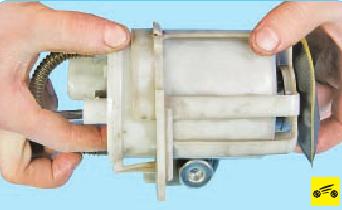

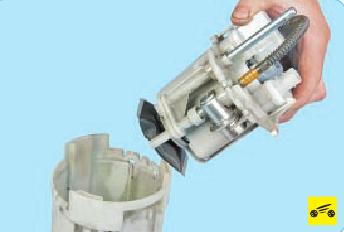

27. …и извлеките корпус топливного насоса из стакана.

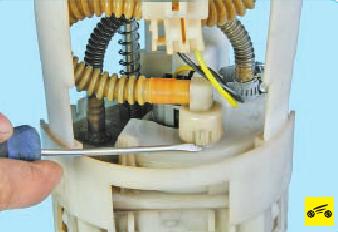

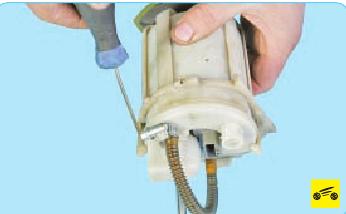

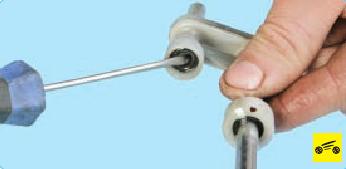

28. Подденьте отверткой фиксатор…

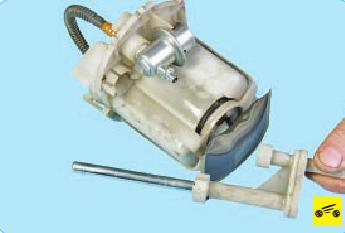

29. …и снимите сливной трубопровод.
30. Извлеките из отверстия сливного трубопровода уплотнительное кольцо и замените его независимо от состояния.

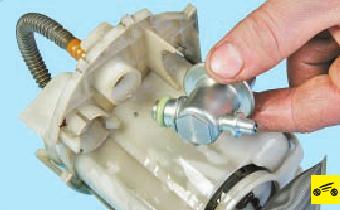

31. Снимите регулятор давления топлива.

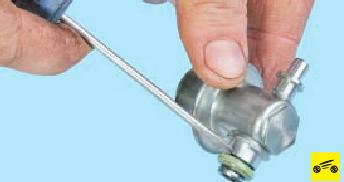

32. Снимите со штуцера регулятора давления уплотнительное кольцо и замените его независимо от состояния.

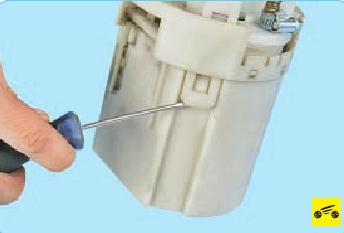

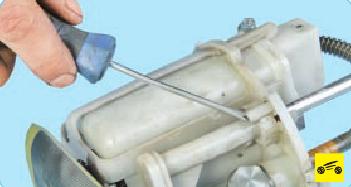

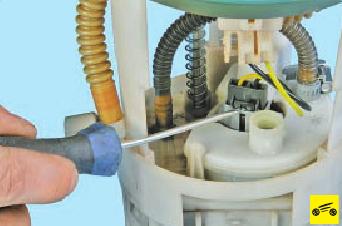

33. Подденьте отверткой фиксаторы…
34. ...и извлеките из корпуса электробензонасос.
35. Соберите и установите топливный модуль в порядке, обратном снятию.
36. После установки топливного модуля пустите двигатель и проверьте герметичность подсоединения к топливному модулю топливных шлангов.
Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим"
