Снятие, ремонт и установка топливного насоса Opel Astra H

Инструменты:

Овертка с плоским лезвием
Молоток

Детали и расходники:

Емкость для слива топлива из модуля топливного насоса
Тканевые перчатки
Ветошь
Деревянная или пластмассовая выколотка

Примечание:

Если падает мощность двигателя, возник повышенный шум или периодически слышны подвывания при работе топливного насоса, то, скорее всего, вышел из строя топливный насос Астры.

Предварительно проверьте давление в системе подачи топлива (см. Проверка давления в системе питания). Если давление в системе меньше 300 кПа (3,0 кгс/см²), то, вероятно, неисправны регулятор давления топлива, собственно электробензонасос или засорен топливный фильтр. Для устранения этих неисправностей необходимо снять и разобрать топливный модуль Опеля.

Снятие, ремонт и установка топливного насоса Opel Astra H

1. Снизьте давление в системе питания (см. Снижение давления в системе питания).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите подушку заднего сиденья (см. Снятие и установка заднего сиденья).

4. Крышка люка в основании кузова над топливным модулем расположена под ковриком пола. Откиньте коврик вперед.

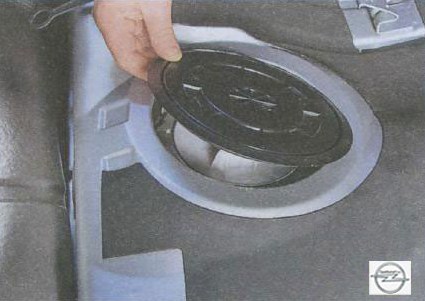

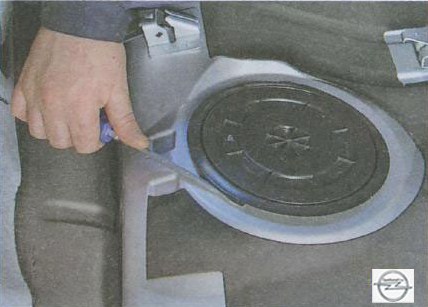

5. Подденьте отверткой крышку люка.

6. Снимите крышку люка в основании кузова над топливным модулем.

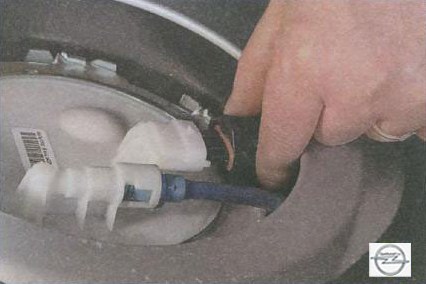

7. Нажмите на фиксатор колодки жгута проводов.

8. Отсоедините колодку.

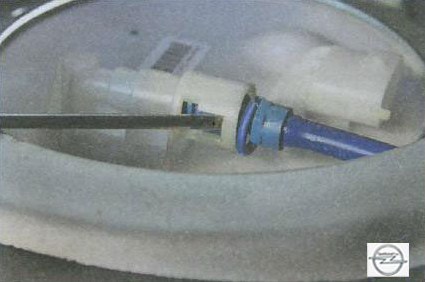

9. Нажав отверткой на фиксатор.

10. Отсоедините от штуцера модуля наконечник топливопровода высокого давления.

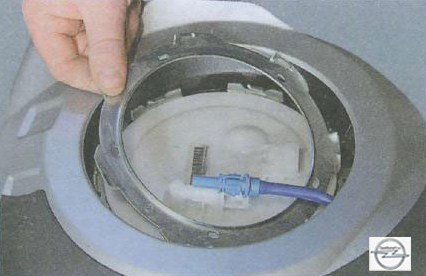

11. Поверните прижимное кольцо байонетного крепления модуля топливного насоса против часовой стрелки до момента выхода выступов кольца из-под фиксаторов фланца топливного бака, и снимите кольцо.

Примечание:

Для поворота прижимного кольца крепления модуля топливного насоса существует специальное приспособление. При отсутствии этого приспособления, строньте кольцо с места легкими ударами молотка через деревянную или пластмассовую выколотку, прикладывая усилие поочередно к диаметрально расположенным выступам кольца. Во избежание искрообразования не применяйте для этой цели стальной инструмент!

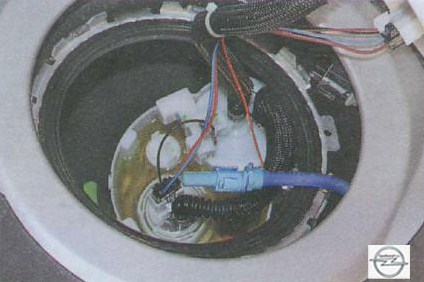

12. Запомнив положение переходного фланца модуля топливного насоса относительно топливного бака (чтобы облегчить его установку при обратном монтаже), снимите фланец.

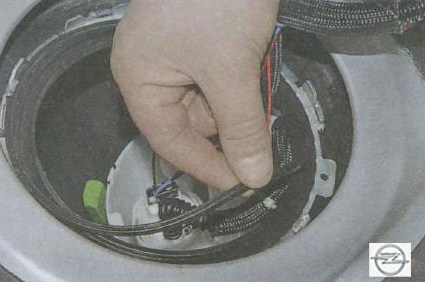

13. Аккуратно извлеките модуль и слейте из него топливо в заранее подготовленную емкость.

Примечания:

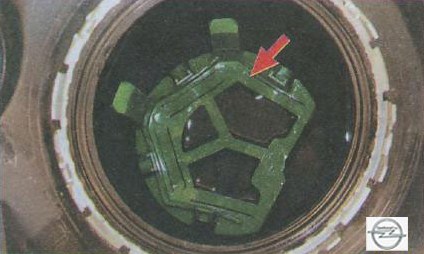

Обратите внимание на то, что модуль топливного насоса зафиксирован в специальном держателе (показан на фото стрелкой), установленном внутри топливного бака. Для снятия модуля требуется отжать в стороны три фиксатора держателя. При обратной установке модуля, правильно расположите его в этом держателе, иначе модуль не будет зафиксирован в требуемом положении.
