Снятие, ремонт и установка управляющего рычага Lancer X

Вам потребуются: два ключа «на 17».

Снятие, ремонт и установка управляющего рычага Митсубиси Лансер X

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры (башмаки) под передние колеса.

2. Ослабьте затяжку гаек крепления соответствующего колеса. Поднимите заднюю часть автомобиля и снимите колесо.

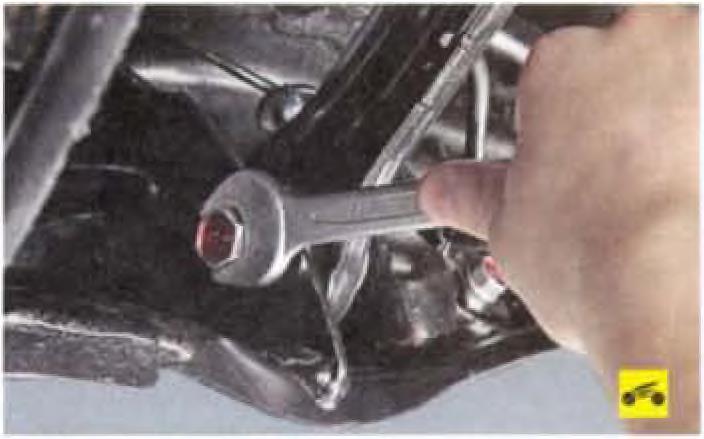

3. Отверните гайку болта крепления рычага.

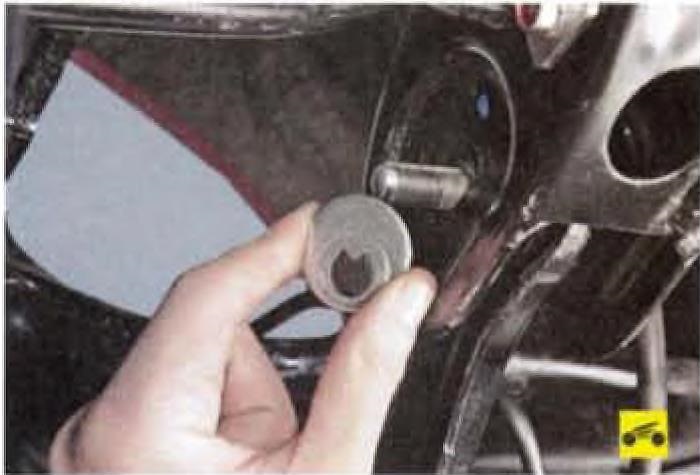

4 Снимите регулировочную шайбу.

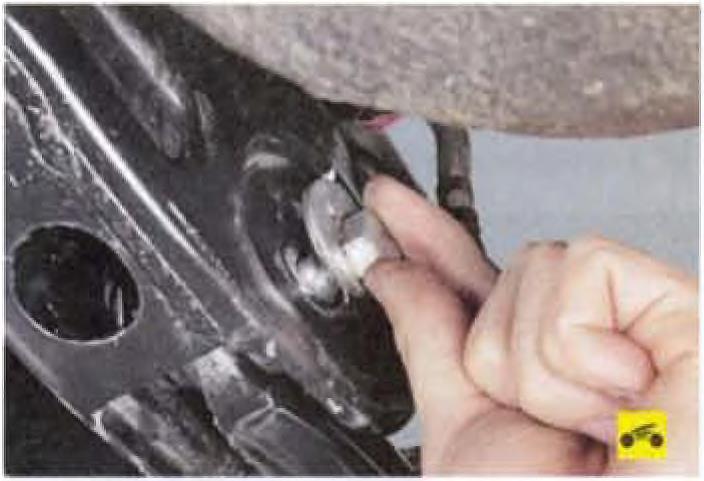

5. Извлеките из кронштейна регулировочный болт.

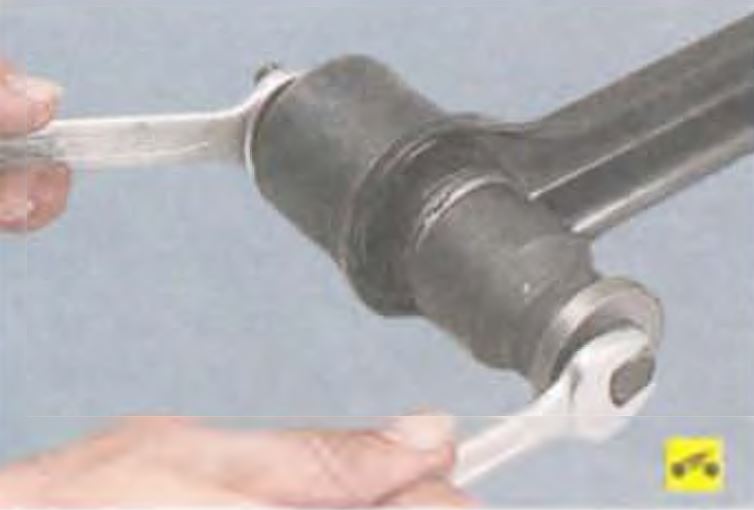

6. Выверните болт крепления управляющего рычага к кронштейну продольного рычага.

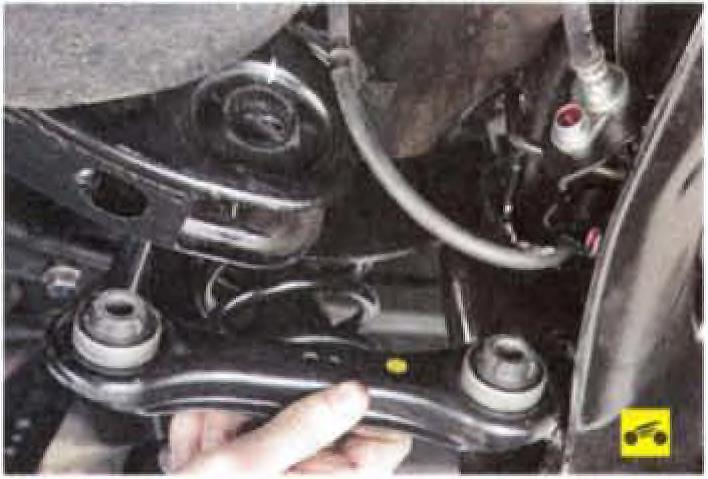

7. Снимите управляющий рычаг Митсубиси Лансер Х.

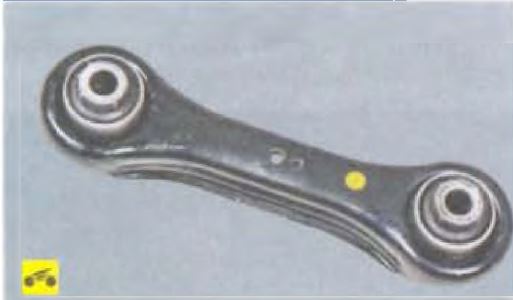

8. Внимательно осмотрите рычаг, деформированный рычаг замените. Признаками износа сайлентблоков являются разрывы, одностороннее выпучивание и отслоение резины от металлической втулки. Для замены сайлентблоков вам потребуются съемники подходящего размера.

9. Выпрессуйте съемником сайлентблоки из проушин рычага.

10. Запрессуйте в проушины управляющего рычага новые сайлентблоки и установите рычаг в порядке, обратном снятию.

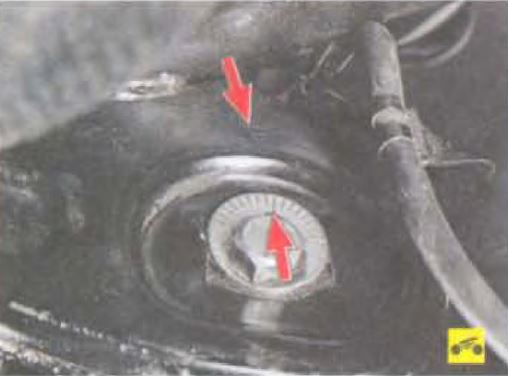

11. Совместите центральную метку на шкале регулировочного болта и метку на задней балке автомобиля.

12. Окончательно затяните узлы крепления рычага на автомобиле, стоящем на земле, моментом (71+10) Н-м.

Примечание:

После снятия и установки управляющего рычага проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Источник: Руководство по эксплуатации Mitsubishi Lancer X
