Инструменты:
- Гаечный ключ торцевой трубчатый 13 мм
- Оправка для выпрессовки поршневого пальца
- Съемник стопорных колец
- Молоток
Детали и расходники:
- Поршневые кольца
- Шатун
- Поршень
1. Снимите головку блока цилиндров.
2. Снимите масляный картер.
3. Проверните коленчатый вал так, чтобы снимаемый поршень оказался в НМТ (нижней мертвой точке).

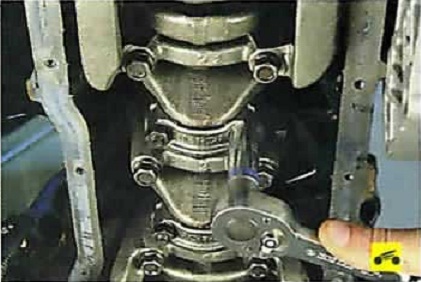

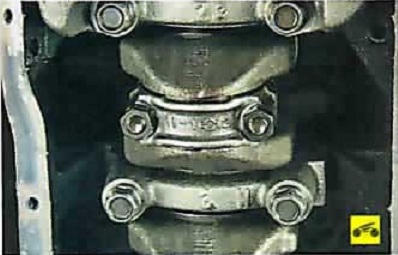

4. Отверните две гайки крепления крышки шатуна.

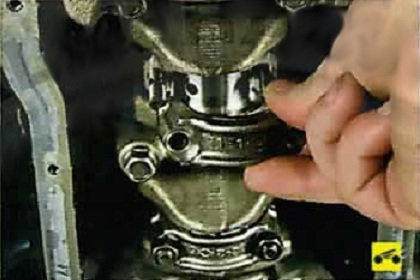

5. Снимите крышку шатуна.
Предупреждение:
Крышки обрабатываются в сборе с шатуном, поэтому они невзаимозаменяемы. Ни в коем случае не обезличивайте их.
6. Протолкните шатун ручкой молотка внутрь цилиндра и осторожно выньте поршень с шатуном из цилиндра. Следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе можно повредить зеркало. Аналогично снимите остальные поршни.
Примечание:

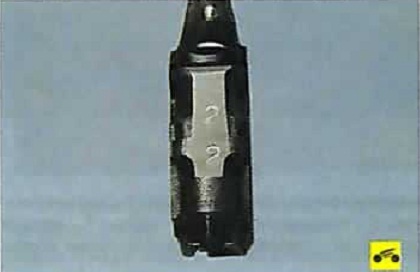

На боковых поверхностях нижних головок шатунов и крышек шатунов выбиты номера цилиндров, в которых они установлены.
Если предполагается снимать поршень с шатуна, промаркируйте поршень номером цилиндра, чтобы не перепутать поршни при установке.

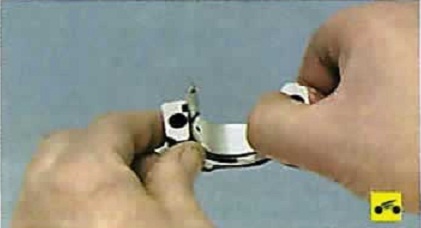

7. Выньте вкладыши из шатуна и его крышки. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, при снятии промаркируйте их на нерабочей поверхности относительно шатунов и крышек.
Примечание:

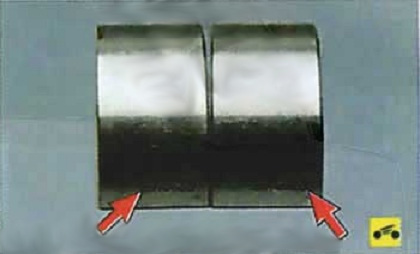

На нерабочие поверхности вкладышей нанесена маркировка.

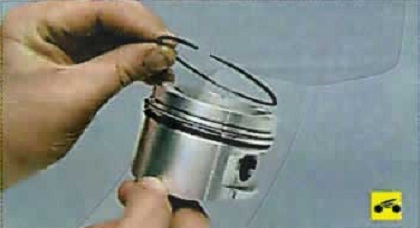

8. При необходимости замены снимите поршневые кольца специальным съемником. Если его нет, снимите кольца с поршня, аккуратно разводя их замки.
Предупреждение:
Не разводите замки поршневых колец больше, чем это требуется для их снятия. В противном случае возможно нарушение геометрии или даже поломка колец.

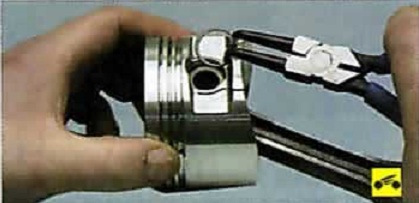

9. При необходимости замены поршня или шатуна с помощью съемника снимите стопорные кольца, удерживающие поршневой палец.

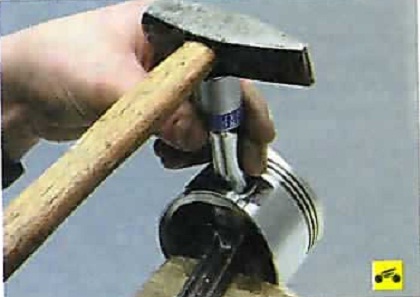

10. Нагрейте поршень до 60-70 °С. Выпрессуйте поршневой палец из поршня и верхней головки шатуна с помощью оправки диаметром около 17 мм.

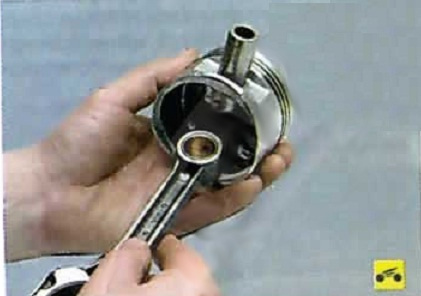

11. Снимите поршень с шатуна.
В статье не хватает:
- Качественных фото ремонта
