Установка камеры заднего вида на Nissan Almera Classic

Видеокамеру RM116B разместил рядом с лампой подсветки заднего номерного знака. Камера «утоплена» в бампер, неприметна!


Наверно самый простой способ поместить камеру на пластмассовой площадке между лампами освещения заднего номера. Но здесь видеокамера будет более заметна торчать на фоне белого номера.

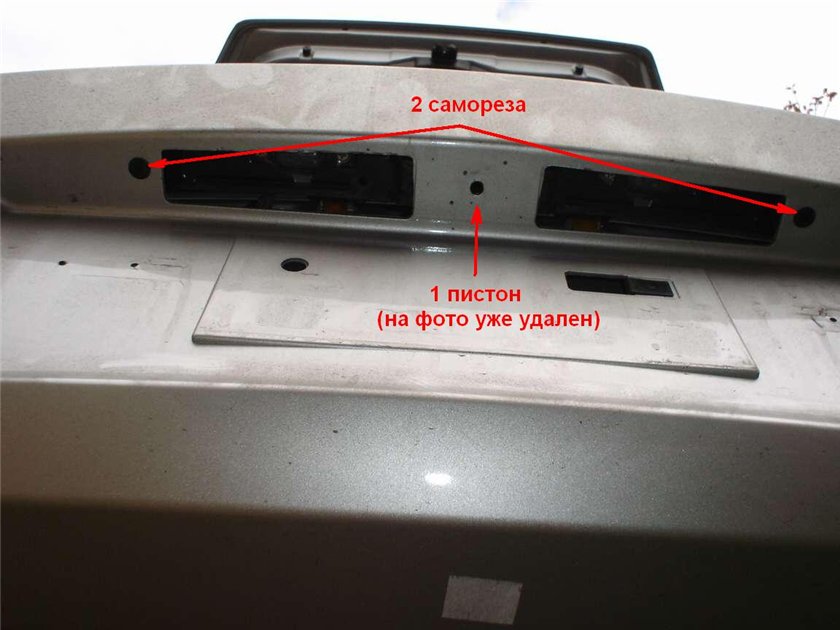

Я решил установить камеру чуть глубже, благо прямо над номером в бампере установлена «рампа» держащая лампы освещения заднего номера, которая может послужить хорошим держателем для камеры, крепеж будет скрыт и не придется дырявить бампер. Для этого освобождаем багажник, снимаем рамку с номером, откручиваем 2 самореза по бокам и вытаскиваем пистон.

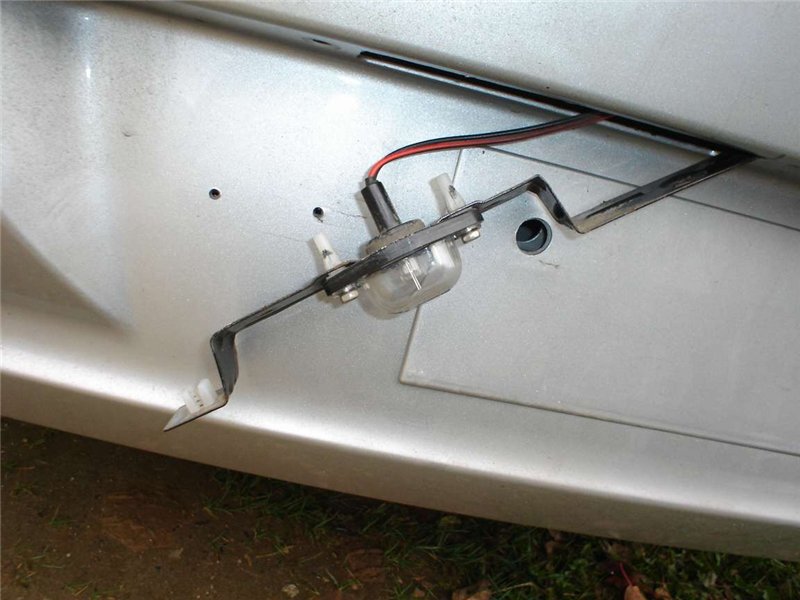

Вынимаем через левое отверстие, что бы хватило длины провода.

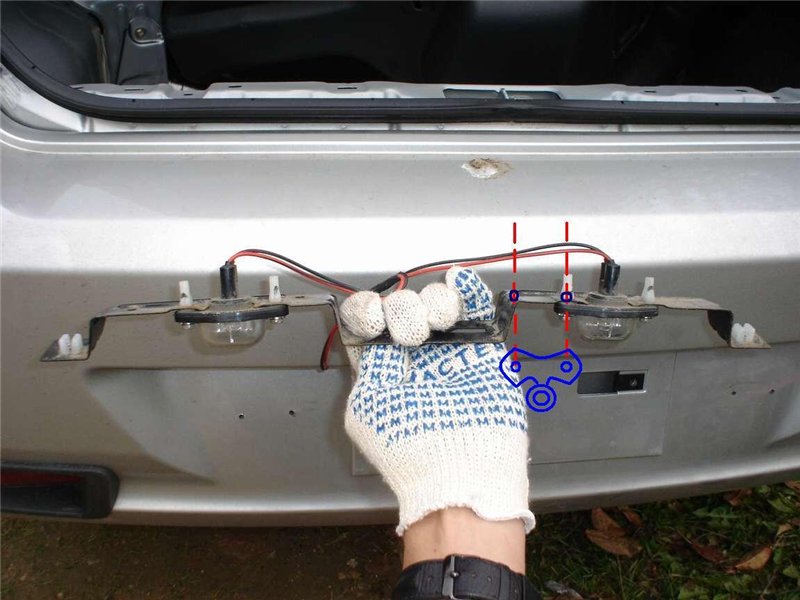

Вот и она в том положении, в котором она установлена в бампере (на фотке указал место, в котором просверлил дополнительное отверстие для крепления, в качестве второго отверстия использовал готовое от плафона).
Тут столкнулся с проблемкой: т.к. это рампа установлена в бампере достаточно глубоко , а ножка у камеры совсем меленькая, при установки камеры прям на рампу сама камера устанавливается слишком глубоко в бампере и соответственно ничего не видно. Поэтому ножку камеры удлинил, прикрепив камеру на металлическую пластину ~ 3х5см, которую уже в свою очередь закрепил на рампе. Такой монтаж позволил немного приспустить камеру из бампера, а так же дал возможность регулировать положение и направление камеры в любом направлении.

Далее сверлим отверстие, примеряем, прикручиваем и устанавливаем все на место (на этом месте увлекся и забыл про фотик)

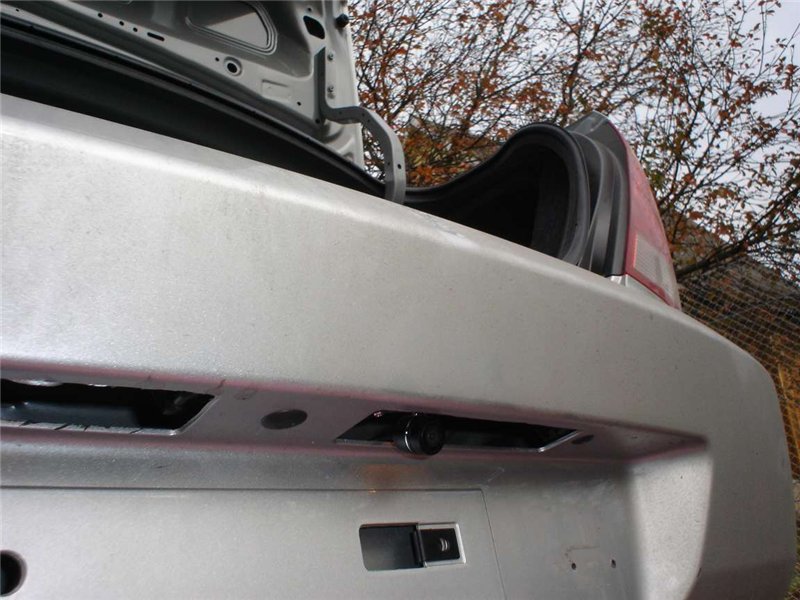

Получается что-то типа того

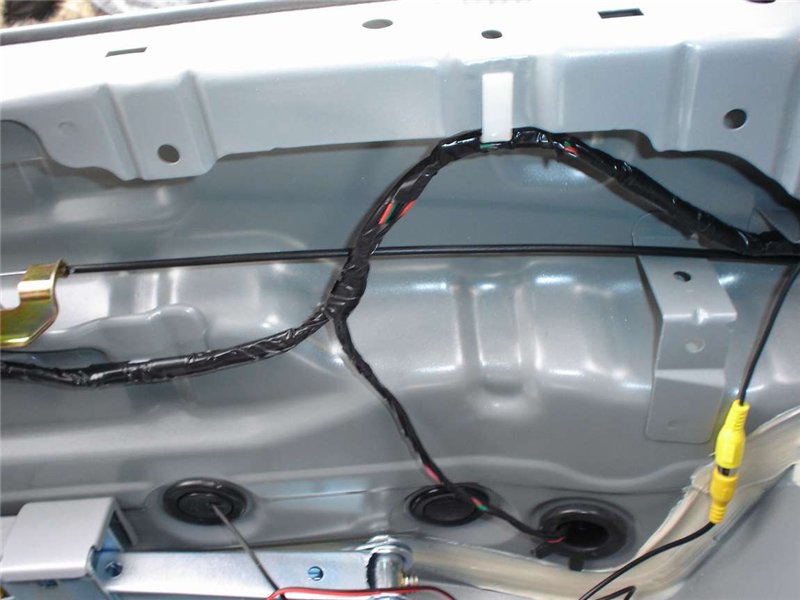

Провод от камеры протягиваем в багажное пространство через любую заглушку в районе запаски/заднего бампера

Дальше творческая часть заканчивается и начинается подключение и нудная протяжка проводов видеосигнала и «+» с лампы заднего хода к магнитоле через весь салон.


Для этого снимаем декоративную накладку порога багажника, левую обшивку багажника, сидушку и желательно спинку заднего сидения, водительский и пассажирский пороги с левой стороны, декоративный треугольник в ногах водителя, облицовку "бороды" предоставляя доступ к задним разъемам магнитолы, а так же сняв мелкий бардачок и открутив 2 самореза снимаем эту накладку под рулем.
«+» берется с левой задней фары, а именно белый с красной полосой провод, идущий от лампы. Я взял «+» чуть дальше с зеленого с белой полосой провода (можно проследить по проводам), что бы было меньше заметно постороннее вмешательство.

Аккуратно не спеша протягиваем провода по порогу, используем штатные клипсы и крепления... Устанавливаем и собираем все обратно в том же порядке… Готово!
