Снятие тормозных колодок Toyota Camry

ВНИМАНИЕ

При замене тормозных колодок всегда меняйте внутренние прокладки, наружные прокладки и крышки прокладок в комплекте.

Слейте тормозную жидкость.

Снимите переднее колесо и временно закрепите колесный диск двумя гайками.

Отверните болт и отсоедините кронштейн тормозного шланга.

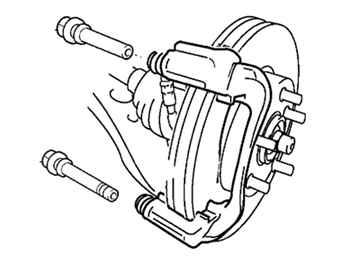

Рис. 6.30. Ослабление болтов крепления суппорта

Придерживая направляющие пальцы, открутите болты крепления суппорта (рис. 6.30).

Поднимите суппорт и закрепите его проволокой.

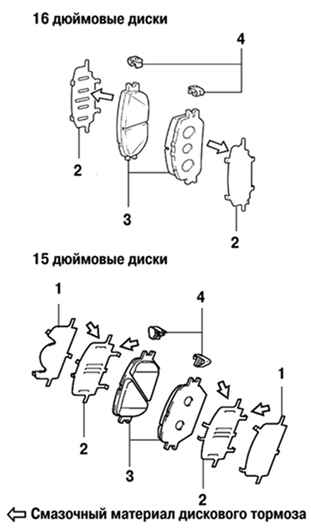

Рис. 6.31. Компоненты тормозных колодок: 1 – антискрипная пластина; 2 – антискрипная прокладка; 3 – тормозные колодки; 4 – индикаторы износа колодок

Снимите две антискрипные пружины, две тормозные колодки, две антискрипные прокладки, удерживающие пластинчатые вкладыши (рис. 6.31).

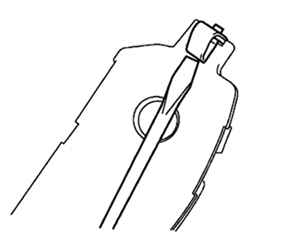

Рис. 6.32. Снятие индикаторов износа колодок

С помощью отвертки с тонким жалом снимите индикаторы износа колодок (рис. 6.32).

Рис. 6.33. Извлечение из суппорта направляющих пальцев

Извлеките из суппорта направляющие пальцы (рис. 6.33).

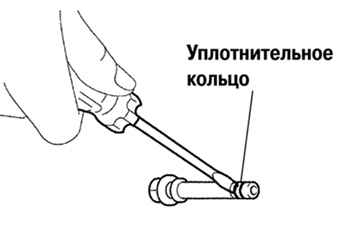

Рис. 6.34. Снятие уплотнительного кольца с направляющего пальца

С помощью отвертки с тонким жалом снимите уплотнительные кольца с направляющих пальцев (рис. 6.34).

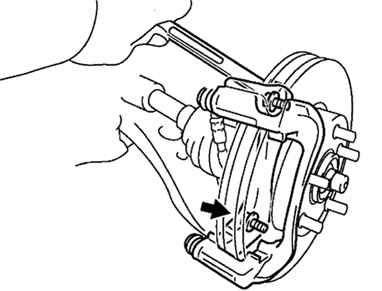

Рис. 6.35. Снятие суппорта

Открутите крепежные болты корпуса суппорта и снимите суппорт (рис. 6.35).

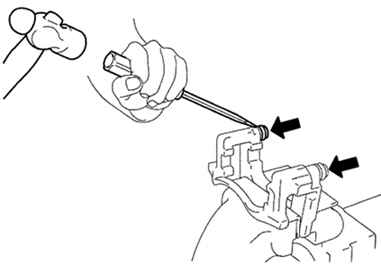

Рис. 6.36. Снятие пыльников направляющих пальцев

Удерживая суппорт в тисках с мягкими губками, с помощью отвертки и молотка снимите пыльники направляющих пальцев (рис. 6.36).

Рис. 6.37. Снятие чехла тормозного цилиндра

Используя отвертку, снимите пружинное кольцо чехла тормозного цилиндра и чехол (рис. 6.37).

Поместите ветошь между поршнем и цилиндром.

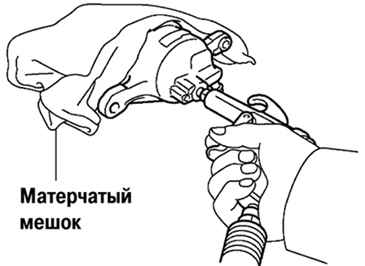

Рис. 6.38. Извлечение поршня из цилиндра

Используя сжатый воздух, удалите поршень из цилиндра (рис. 6.38).

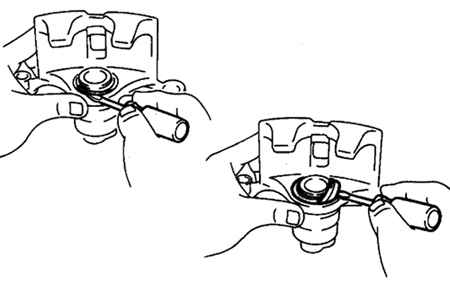

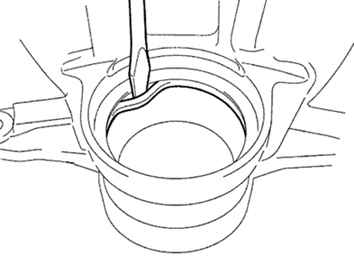

Рис. 6.39. Снятие сальника

Используя отвертку, снимите сальник (рис. 6.39).
