Снятие верхней части впускного коллектора двигателя модели 1MZ-FE Toyota Camry 2001

Инструменты:

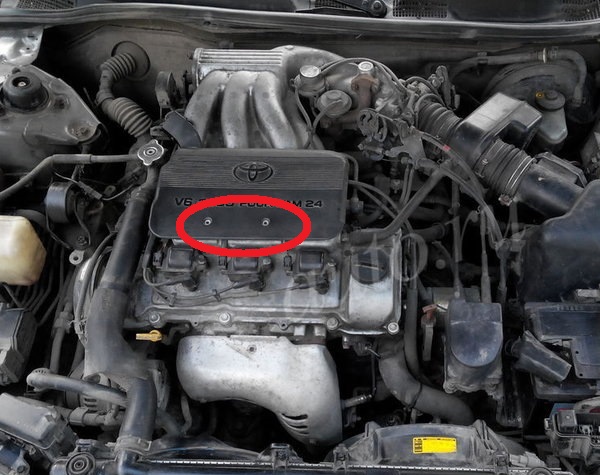

1. Используя торцевой ключ на 5 мм, отверните две гайки и снимите защитную крышку двигателя.

Гаечный ключ торцевой Т-образный

Защитная крышка двигателя 1MZ-FE Toyota Camry

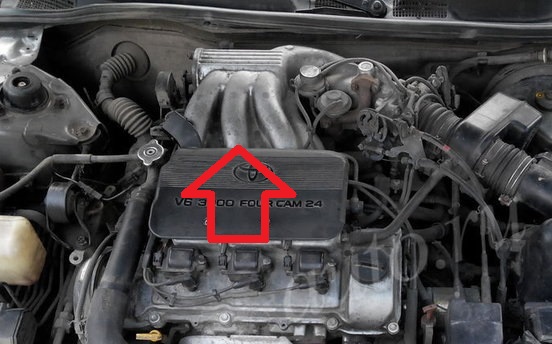

2. Используя торцевой ключ на 8 мм снимите верхнюю часть впускного коллектора.

Впускной коллектор 1MZ-FE Toyota Camry

Снятие верхней части впускного коллектора Toyota Camry

Снятие верхней части впускного коллектора

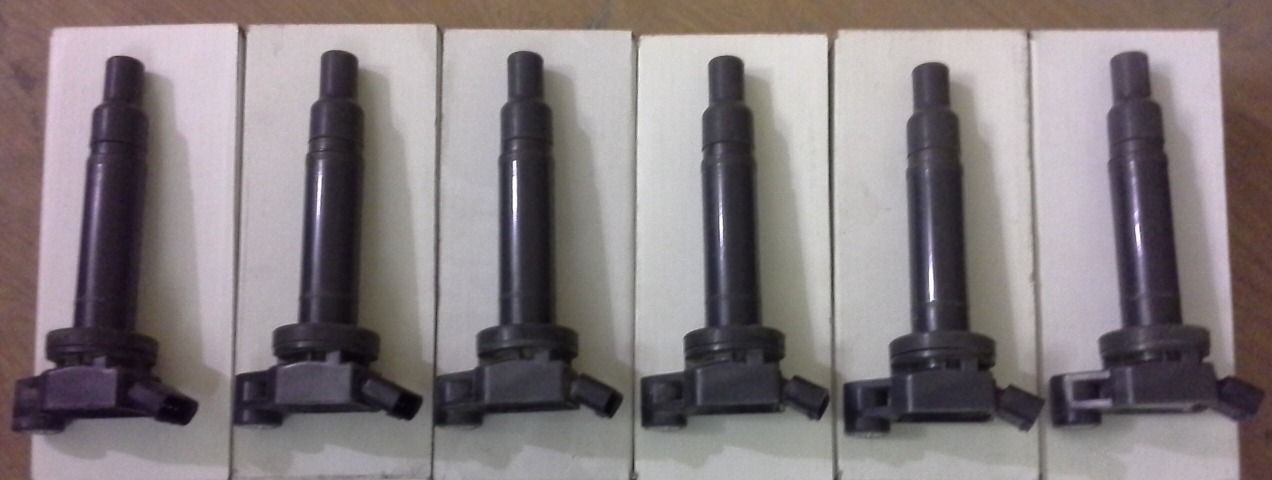

3. Снимите катушки зажигания.

Снимите катушки зажигания 1MZ-FE Toyota Camry

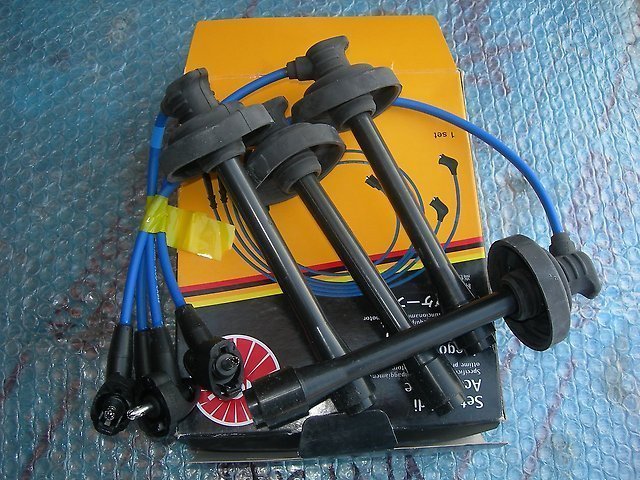

4. Отсоедините высоковольтные провода от свечей зажигания, удерживая их только за резиновые наконечники.

Высоковольтные провода 1MZ-FE Toyota Camry

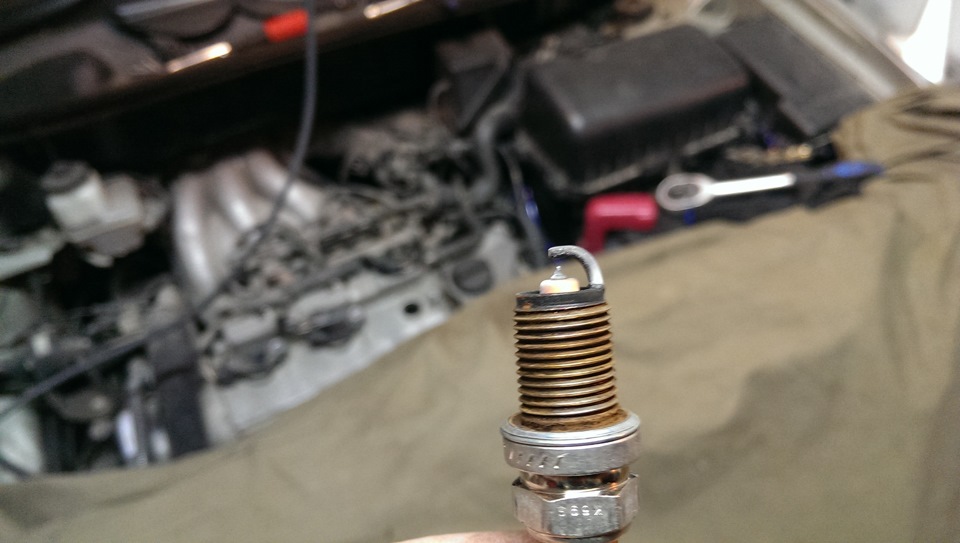

5. Выверните свечи зажигания.

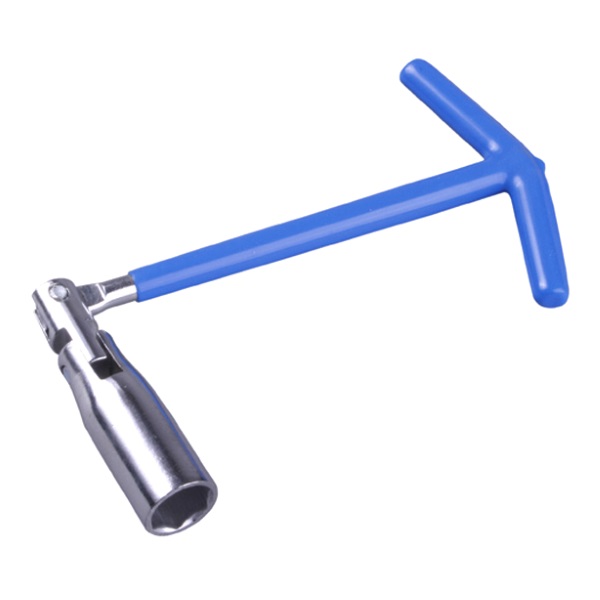

Свечной ключ

Снятие свечей зажигания 1MZ-FE Toyota Camry

Снятая крышка головки блока цилиндров Toyota Camry
