Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

Где установлен впускной коллектор на Ниссан Х-Трейл

Впускной коллектор подводит воздух к впускным клапанам каждого цилиндра двигателя.

На двигателе QR25DE (2.5 л) впускной коллектор Ниссан Х-Трейл установлен с задней стороны головки блока цилиндров. Такое расположение не мешает обслуживанию двигателя.

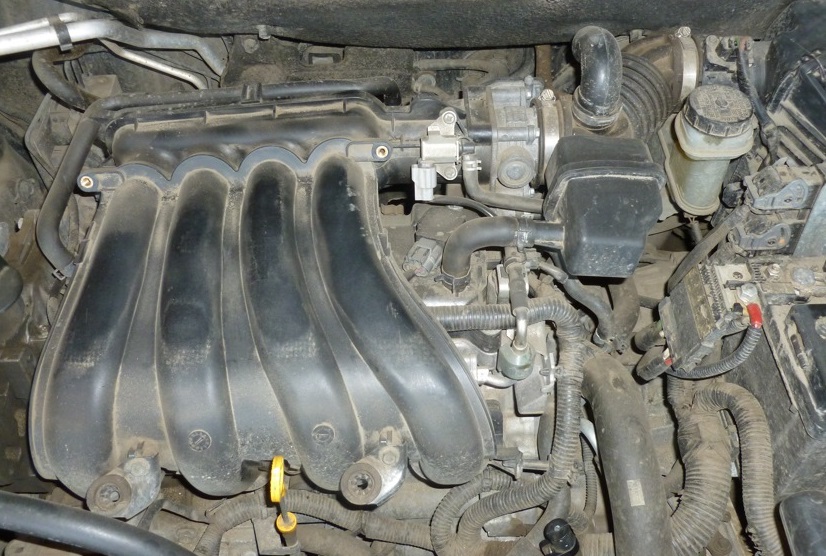

На двигателе MR20DE (2.0 л) впускной коллектор установлен сверху и закрывает доступ к некоторым деталям системы зажигания и впрыска топлива. Поэтому, для выполнения некоторых видов работ, нужно будет снять коллектор.

Снятие впускного коллектора Ниссан Х-Трейл (двигательMR20DE)

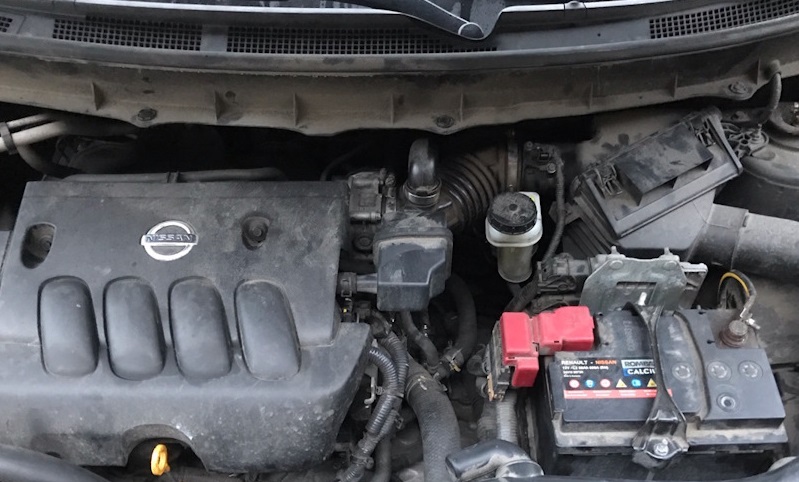

1. Установите автомобиль на ровную поверхность и поднимите крышку капота.

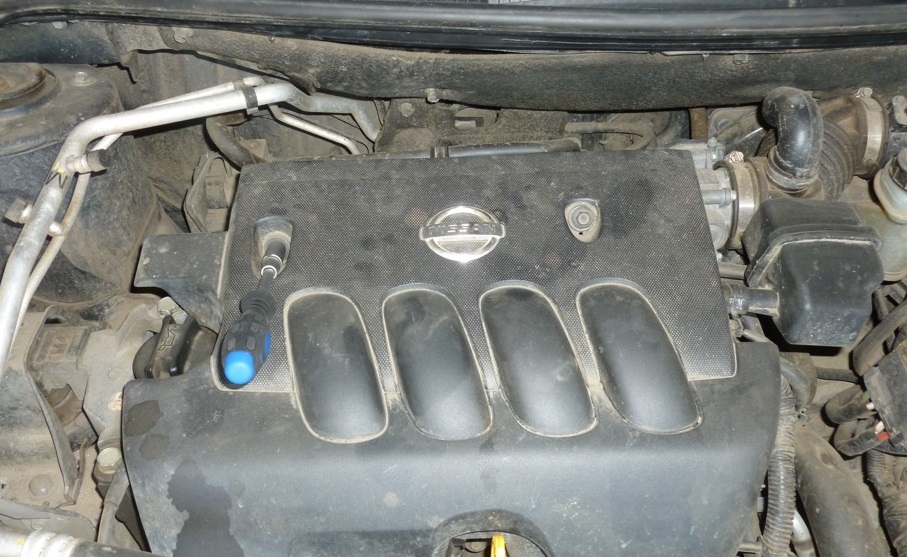

2. Торцевой головкой на 10 мм выверните 2 болта крепления декоративной накладки двигателя.

3. Выведите спереди из держателей и снимите накладку.

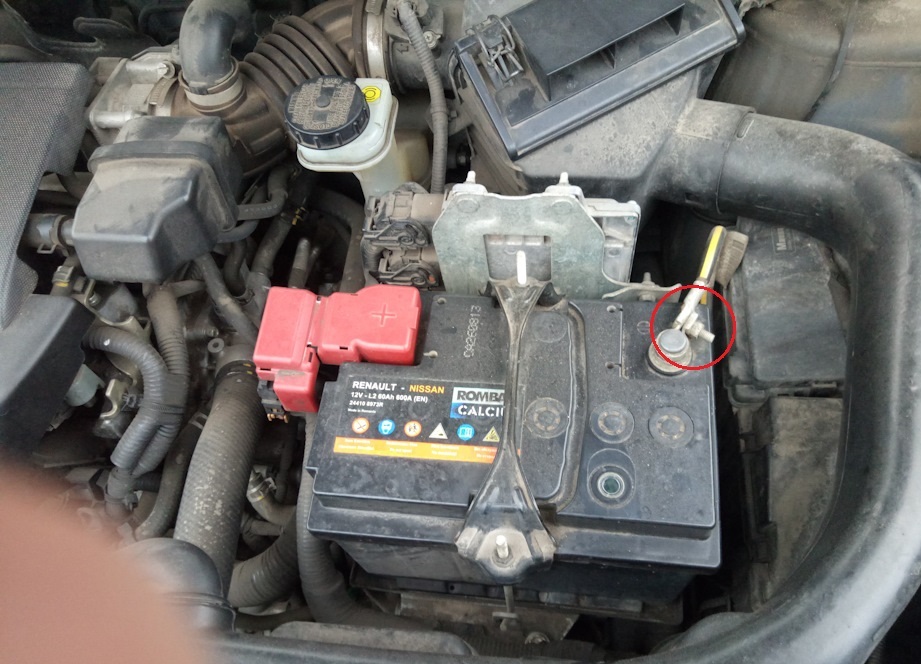

4. Торцевой головкой на 10 мм отсоедините провод от «минусовой» клеммы АКБ.

5. Нажмите на фиксатор и отсоедините от клапана адсорбера колодку проводов.

6. Сожмите пассатижами крепежный хомут и сдвиньте его по шлангу.

7. Отсоедините шланг от клапана.

8. Торцевой головкой на 8 мм открутите 2 болта крепления воздухоподводящего рукава.

9. Сдвиньте пассатижами хомут крепления шланга. Снимите шланг вентиляции картера со штуцера воздухоподводящего рукава.

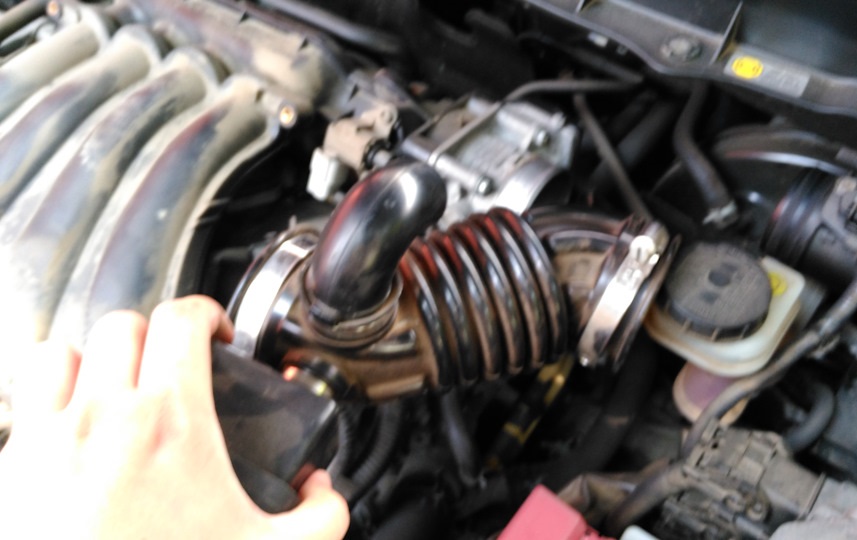

10. Снимите воздухоподводящий рукав и уберите его в сторону.

11. Торцевой головкой на 8 мм выверните 4 болта крепления дроссельного узла к коллектору Ниссан Х-Трейл.

12. Снимите дроссель.

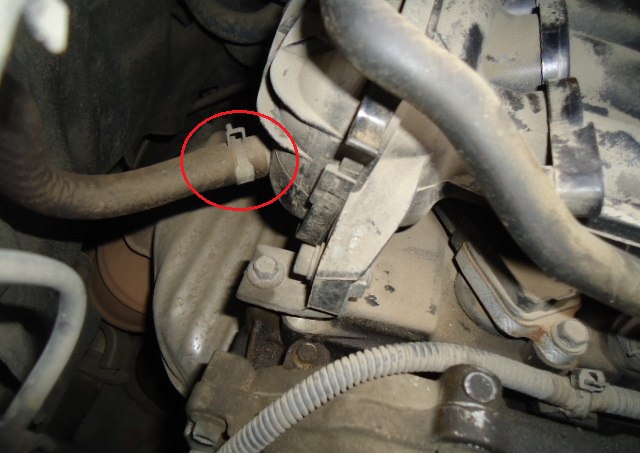

13. Ослабьте хомут шланга вакуумного усилителя тормозов. Сдвиньте хомут по шлангу, и отсоедините шланг от впускного коллектора Ниссан Х-Трейл.

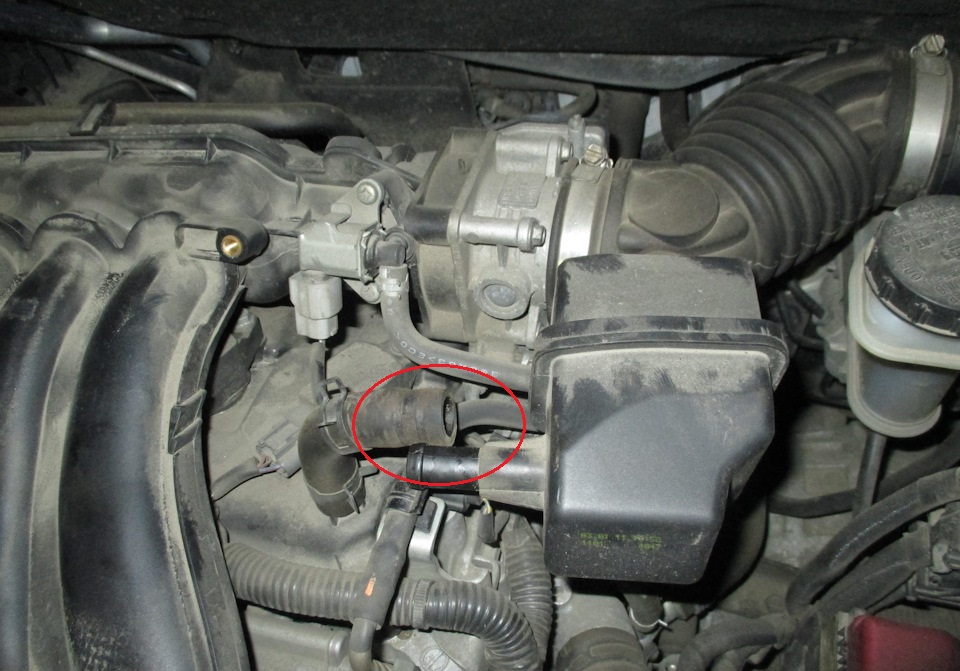

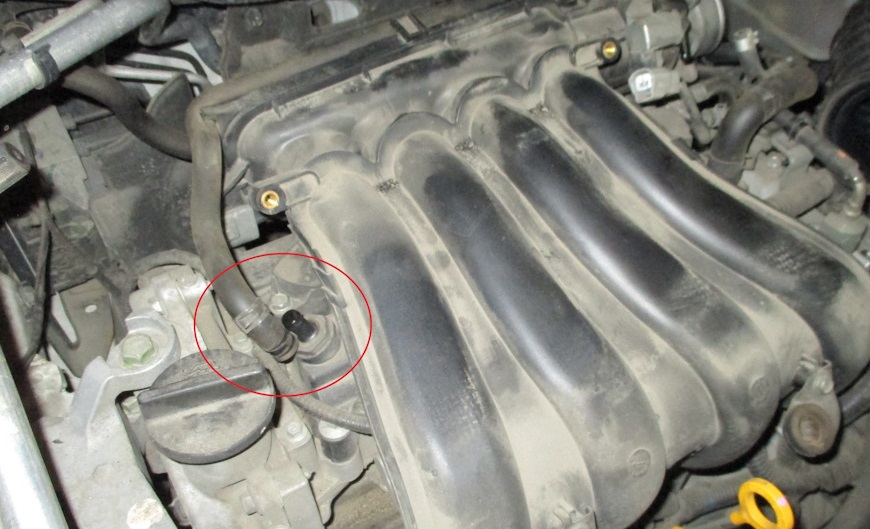

14. Таким самым способом отсоедините шланг системы вентиляции картера от штуцера на головке блока цилиндров.

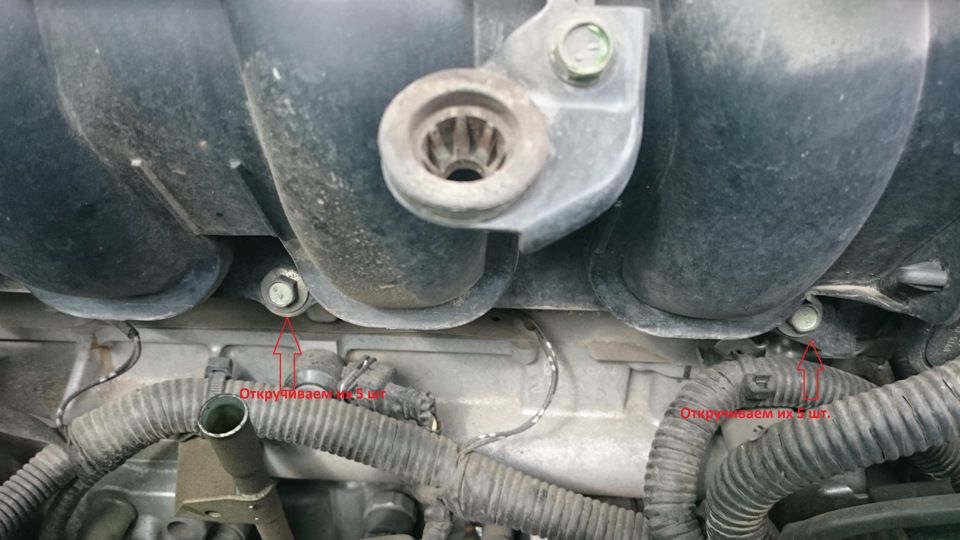

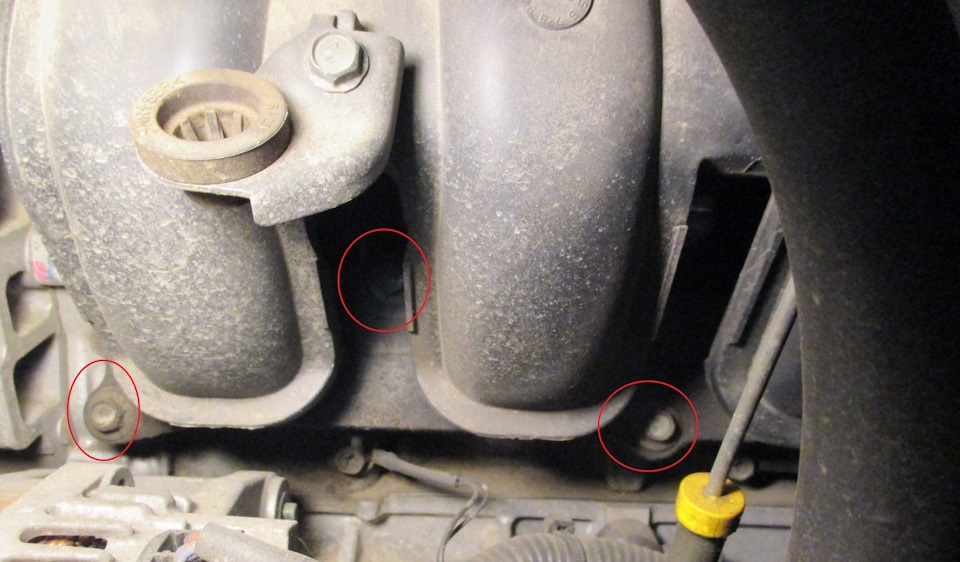

15. Торцевой головкой на 10 мм с удлинителем выверните 5 передних болтов крепления фланца впускного коллектора Ниссан Х-Трейл к головке блока цилиндров.

16. Торцевой головкой на 10 мм выверните болт заднего крепления ресивера впускного коллектора.

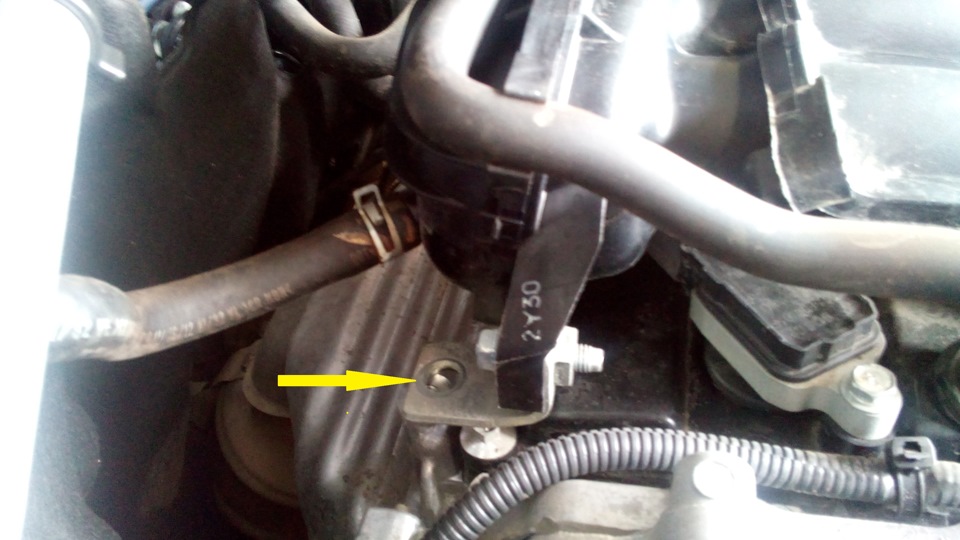

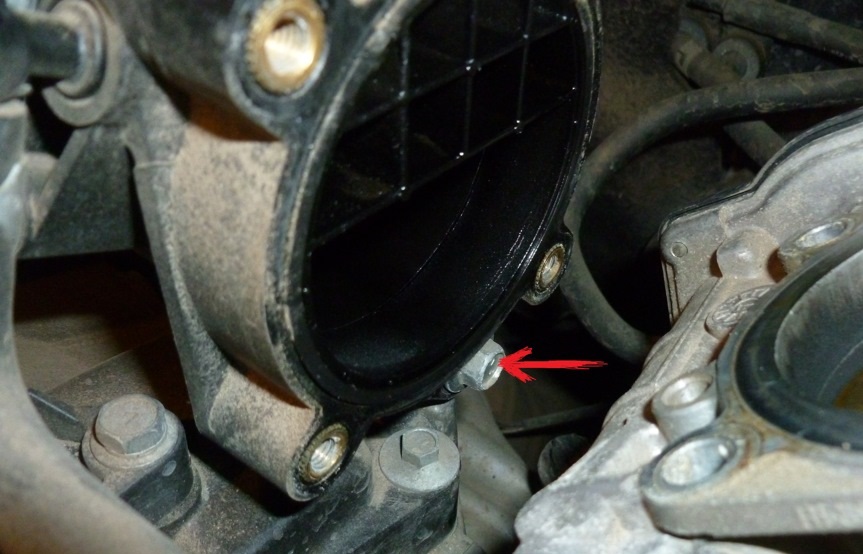

17. Выверните болт заднего крепления впускного коллектора к головке блока цилиндров, расположенного под дроссельным узлом.

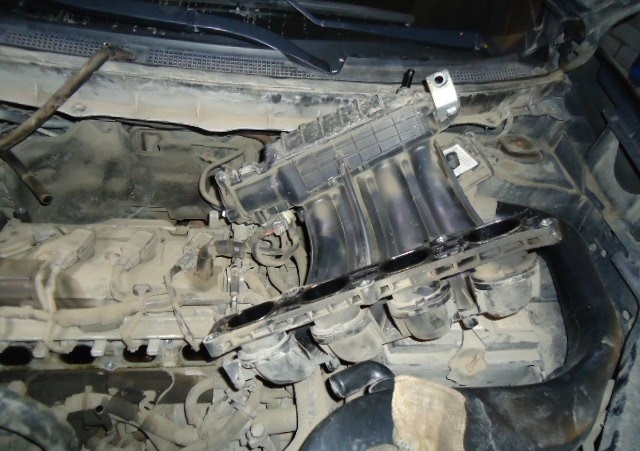

18. Снимите впускной коллектор Ниссан Х-Трейл.

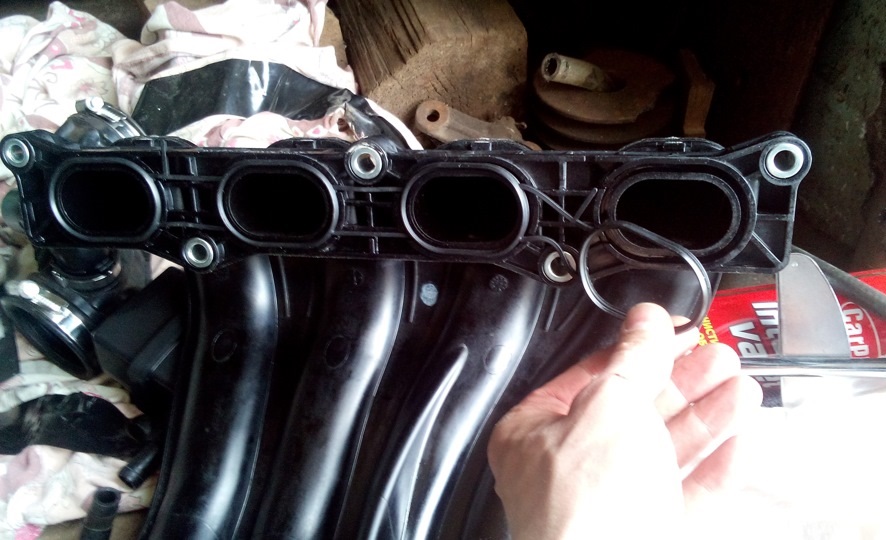

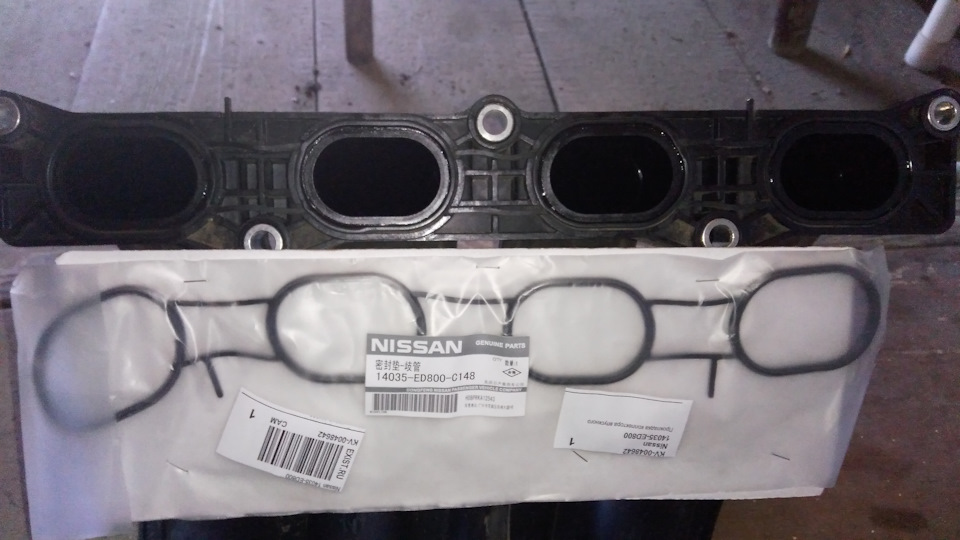

19. Замените уплотнительные кольца впускного коллектора на новые.

20. Установите их на впускной коллектор.

21. Установите впускной коллектор Ниссан Х-Трейл в порядке, обратном снятию. Болты крепления затягивайте в последовательности от центра в стороны. Момент затяжки — 27 Н•м.

22. Установите все снятые детали в порядке, обратном снятию. Болты крепления ресивера затяните моментом 19 Н•м.
