Снятие выключателя сигналов торможения Рено Дастер

Выключатель сигналов торможения снимаем для замены, а также при демонтаже педального узла.
Для наглядности операции в салоне автомобиля показываем при снятой панели приборов и рулевой колонке.

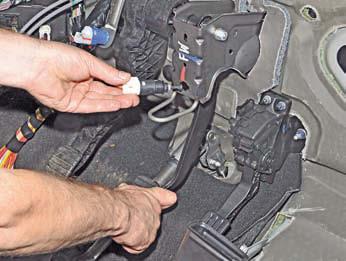

Нажав на фиксатор колодки жгута проводов панели приборов…

…отсоединяем колодку от разъема выключателя сигналов торможения.

Повернув выключатель против часовой стрелки, вынимаем его из отверстия кронштейна педального узла.

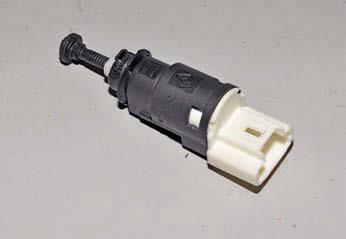

Перед установкой нового выключателя…

…выдвигаем из его корпуса наконечник.

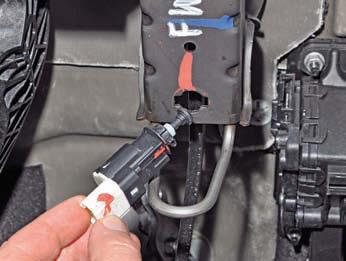

Надавив на педаль тормоза, вставляем выключатель в отверстие кронштейна педального узла, обеспечив совпадение выступов на корпусе выключателя с пазами в отверстии.
Повернув выключатель по часовой стрелке, фиксируем его в отверстии кронштейна.
Плавно отпускаем педаль тормоза, при этом буфер педали «утопит» наконечник выключателя в его корпусе на требуемую глубину.
