Снятие заднего фонаря, замена ламп

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Работу проводим при замене ламп в заднем фонаре или самого фонаря.
Операции показаны на левом фонаре.

Отворачиваем две пластмассовые гайки крепления фонаря.

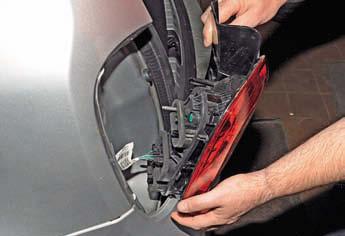

Отводим фонарь от кузова автомобиля.

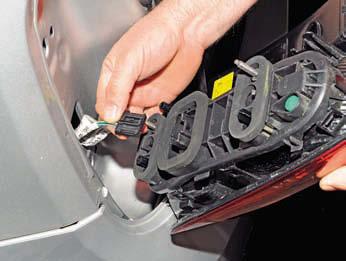

Нажав на фиксатор, отсоединяем колодку проводов от разъема фонаря… …и снимаем фонарь.

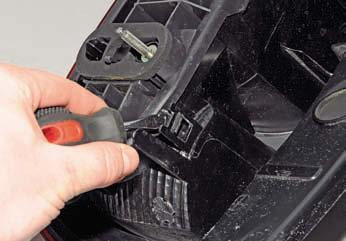

Отверткой отжимаем пять защелок.

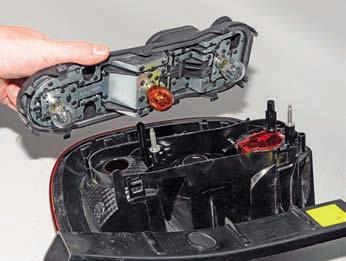

Снимаем держатель с лампами.

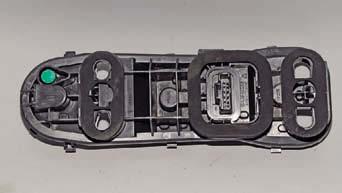

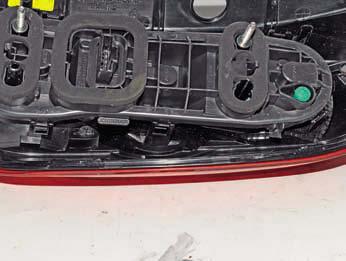

Расположение защелок крепления держателя ламп.
Нажав на лампу и повернув ее против часовой стрелки…

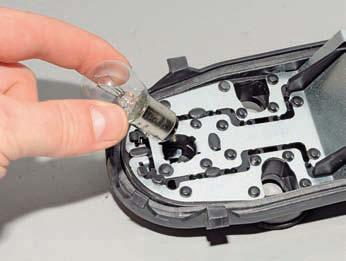

Вынимаем комбинированную лампу сигнала торможения и габаритного света из держателя.
Устанавливаем новую лампу P21/5W в обратной последовательности.
Выступы на цоколе комбинированной лампы сигнала торможения и габаритного света расположены на разных уровнях по высоте и при установке должны войти в соответствующие пазы гнезда держателя.

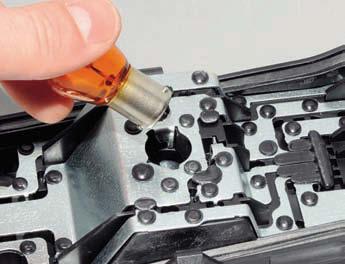

Аналогично заменяем лампу противотуманного света P21W (лампу света заднего хода в правом фонаре) и лампу указателя поворота PY21W (оранжевого цвета).

Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы, которые должны войти в соответствующие пазы гнезда держателя.

На каждом гнезде держателя ламп указан тип лампы.
В правом фонаре меняем лампы аналогично, но для доступа к гайкам крепления фонаря.

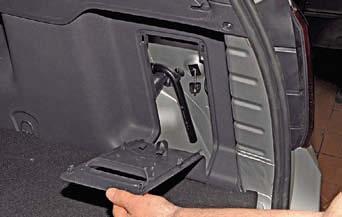

Снимаем крышку лючка обивки багажника.
Устанавливаем задний фонарь в обратной последовательности.
