Снятие выпускного коллектора Renault Sandero 1,6 (16V)

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Снимаем выпускной коллектор для его замены, замены уплотнительной прокладки коллектора, а также при ремонте головки блока цилиндров.
Работу выполняем на смотровой канаве или эстакаде. Снимаем защиту силового агрегата.
Отсоединяем приемную трубу системы выпуска отработавших газов от выпускного коллектора.

Снизу выпускной коллектор поддерживает кронштейн, прикрепленный к блоку цилиндров (для наглядности привод правого колеса снят).

Накидным ключом или головкой «на 16» отворачиваем на несколько витков резьбы гайку 1 крепления кронштейна к коллектору и болт 2 крепления кронштейна к блоку цилиндров.

Снимаем кронштейн крепления коллектора.
Снимаем корпус воздушного фильтра.
Для наглядности дальнейшие операции показываем на демонтированном двигателе.
Головкой «на 10» отворачиваем пять болтов крепления верхнего теплозащитного экрана коллектора.

Расположение болтов крепления верхнего теплозащитного экрана коллектора.
Демонтируем управляющий датчик концентрации кислорода. Перед отворачиванием гаек крепления коллектора смачиваем резьбовые соединения гаек и шпилек проникающей жидкостью типа WD-40.

Высокой головкой «на 10» отворачиваем девять гаек крепления выпускного коллектора к шпилькам головки блока цилиндров…

…и снимаем коллектор в сборе с нижним теплозащитным экраном.

Снимаем со шпилек головки блока цилиндров прокладку выпускного коллектора.

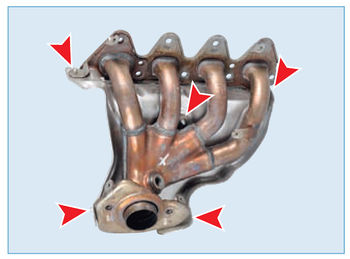

При необходимости ключом «на 10» отворачиваем пять болтов крепления нижнего теплозащитного экрана к выпускному коллектору…
…и разъединяем коллектор и экран.
Перед монтажом выпускного коллектора очищаем привалочные поверхности головки блока цилиндров и коллектора от нагара. Установив новую прокладку, сборку проводим в обратной последовательности. Перед заворачиванием гаек крепления коллектора на шпильки головки блока цилиндров наносим графитовую смазку.
Гайки крепления вы пускного коллектора затягиваем равномерно (перемещаясь от центра к краям) предписанным моментом.

Источник: http://wiki.zr.ru/140-3_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Stepway
