Снятие заднего комбинированного фонаря Toyota Camry

Инструменты:

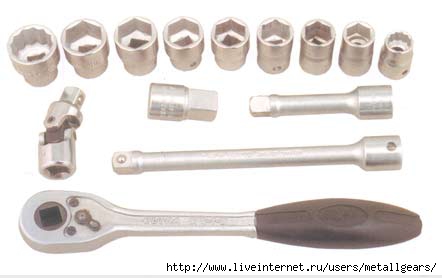

• Ключ с головкой​ на 10.

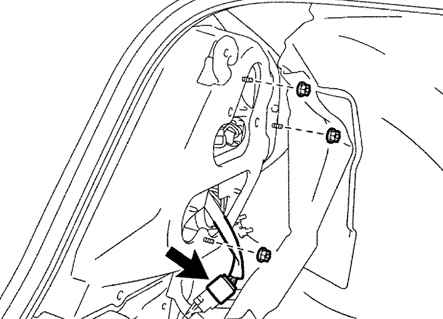

Болты крепления стекла заднего комбинированного фонаря

1. Открутите три болта крепления рассеивателя заднего фонаря при помощи ключа с головкой на 10.

Ключ с головкой​ на 10.

2. Отсоедините разъемы электропитания фонаря со стороны багажника.
3. Потяните на себя рассеиватель фонаря и выньте его.
4. Снимите заднюю облицовку багажника.
Снятие защитного чехла заднего фонаря.

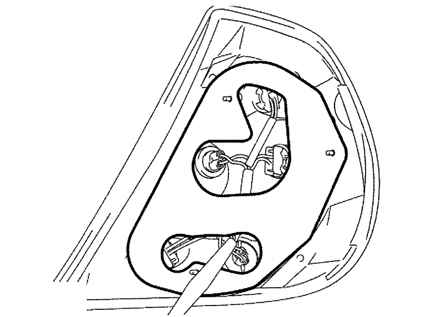

Снятие защитной прокладки заднего фонаря.

5. Открутите три гайки и снимите защитный чехол заднего фонаря.
6. Снимите защитную прокладку заднего фонаря.

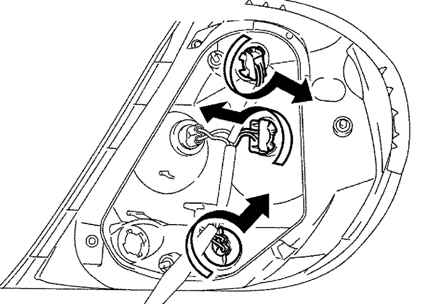

Снятие патронов ламп заднего комбинированного фонаря.

7. Снимите три патрона ламп комбинированного фонаря, поворачивая их в направлениях, показанных стрелками на рисунке.
8. Отсоедините разъемы проводов электропитания ламп комбинированного фонаря и выньте патроны.

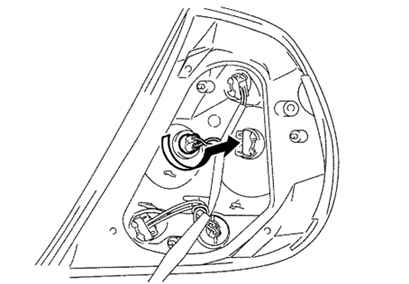

Снятие патронов лампы сигнала заднего повторителя поворотов.

9. Снимите патрон лампы сигнала заднего повторителя поворотов, поворачивая его в направлении, указанном стрелкой на рисунке.
10. Отсоедините разъемы провода электропитания лампы и выньте патроны.

Примечание:
Установку осуществляйте в порядке, обратном снятию.
