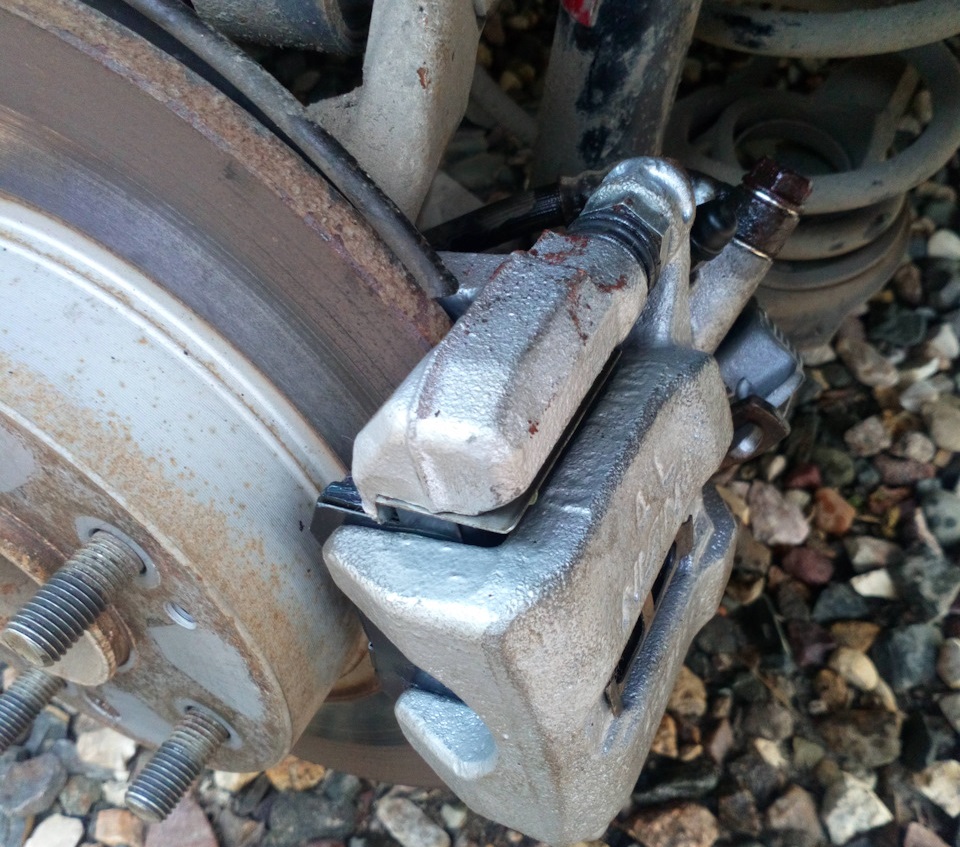

Снятие заднего тормозного суппорта на Хонда Цивик

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
30 мин. - 1 час
Автосервисы рядом
Инструменты:
Баллонный ключ 1 шт.
Щетка металлическая 1 шт.
Пассатижи 1 шт.
Отвертка плоская большая 1 шт.
Опорные стойки 1 шт.
Гаечный ключ рожковый 17 мм 1 шт.
Гаечный ключ накидной прямой 12 мм 1 шт.
Отвертка плоская средняя 1 шт.
Гаечный ключ накидной прямой 14 мм 1 шт.
Домкрат 1 шт.
Детали и расходники:
Ветошь 1 шт.
Тормозная жидкость DOT-3 или DOT-4 1 шт.
Суппорт тормозной задний левый Honda 43019-SNA-A10 1 шт.
Анаэробный фиксатор резьбы 1 шт.
Тканевые перчатки 1 шт.
Противооткатные упоры 1 шт.
Уплотнительные шайбы наконечника тормозного шланга 1 шт.
Суппорт тормозной задний правый Honda 43018-SNA-A10 1 шт.
Аэрозольная смазка типа WD-40 1 шт.

Примечание:

Задний тормозной суппорт на Хонда Цивик снимают для замены или ремонта, а также для получе­ния доступа к другим агрегатам.

Принцип снятия заднего суппорта с двух сторон одинаковый.

Снятие заднего тормозного суппорта Хонда Цивик

1. Переведите селектор АКПП в положение «Р».

Замена задних тормозных колодок на Хонда Цивик 2005 - 2011

2. Установите под передние колеса противооткатные упоры.

Замена заднего тормозного диска на Хонда Цивик 2005 - 2011

3. Баллонным ключом ослабьте гайки крепления заднего колеса.

Замена заднего тормозного диска на Хонда Цивик 2005 - 2011

4. Приподнимите заднюю часть автомобиля и установите ее на надежные опоры.

Замена задних тормозных колодок на Хонда Цивик 2005 - 2011

5. Снимите заднее колесо.

Замена заднего тормозного диска на Хонда Цивик 2005 - 2011

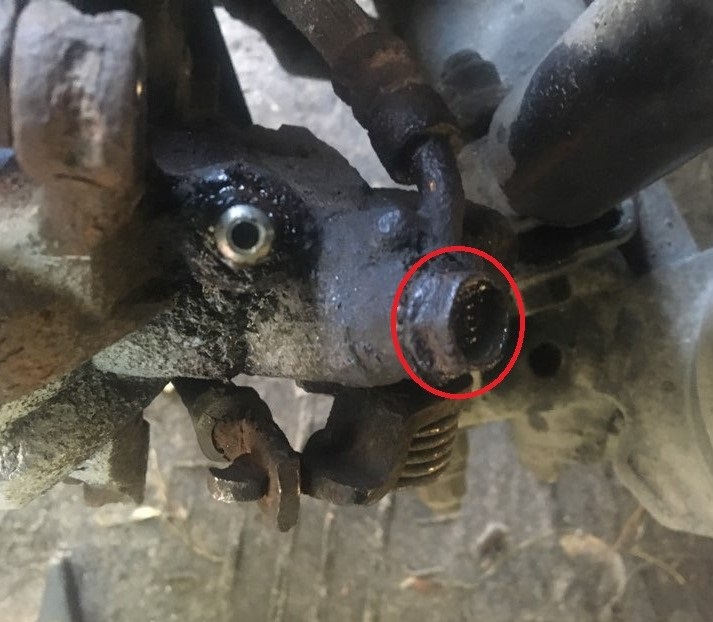

6. Ключом на 14 мм выверните болт-штуцер, и отсоедините от заднего суппорта Хонда Цивик тормозной шланг.

Снятие заднего тормозного суппорта на Хонда Цивик

Примечание:

Для предотвращения вытекания тормозной жидкости, заглушите отверстие наконечника шланга, например, ветошью.

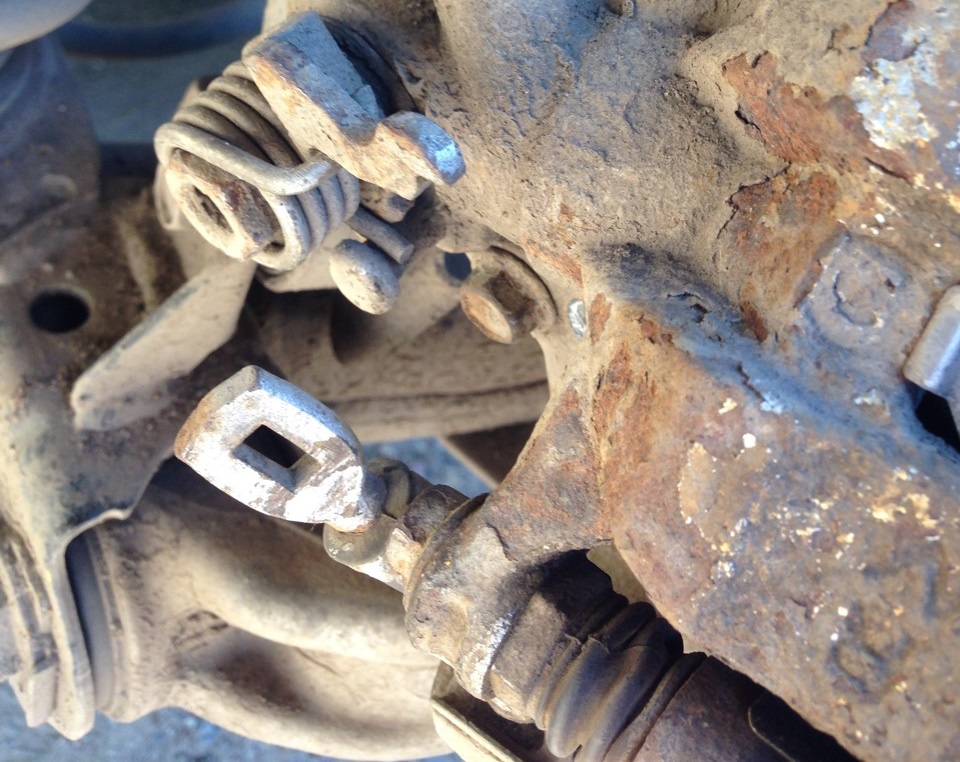

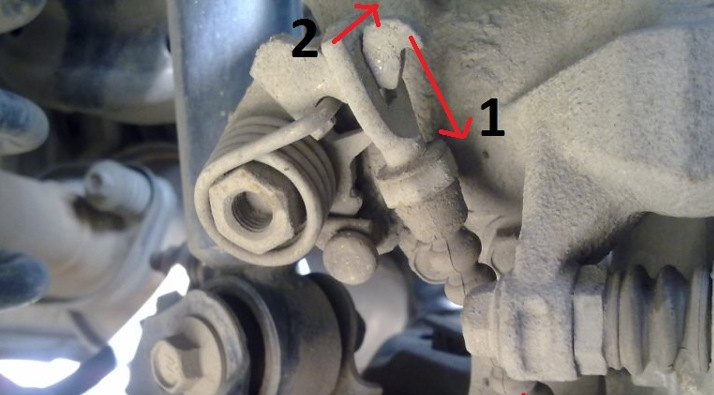

7. Плоской отверткой отожмите фиксатор, и отсоедините трос от рычага привода
стояночного тормоза.

Снятие заднего тормозного суппорта на Хонда Цивик

Снятие заднего тормозного суппорта на Хонда Цивик

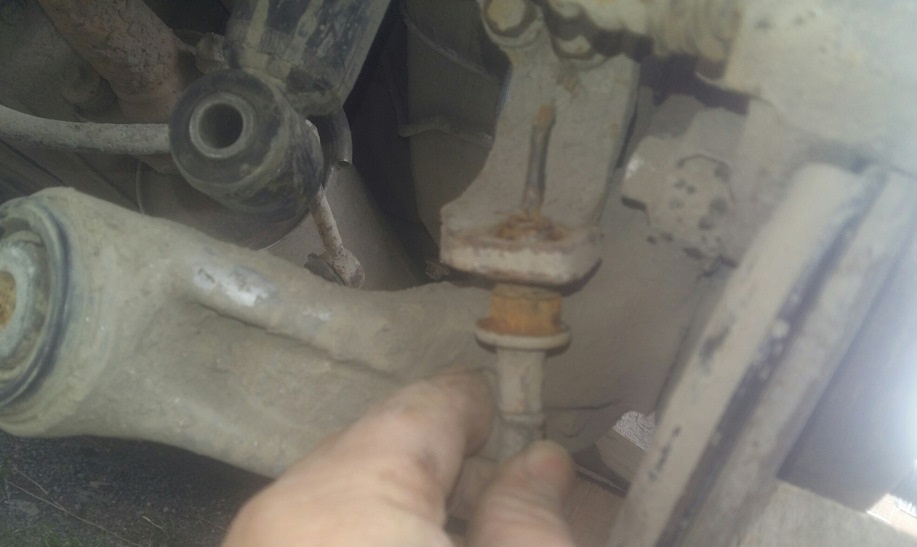

8. Снимите пассатижами зажим троса.

Снятие заднего тормозного суппорта на Хонда Цивик

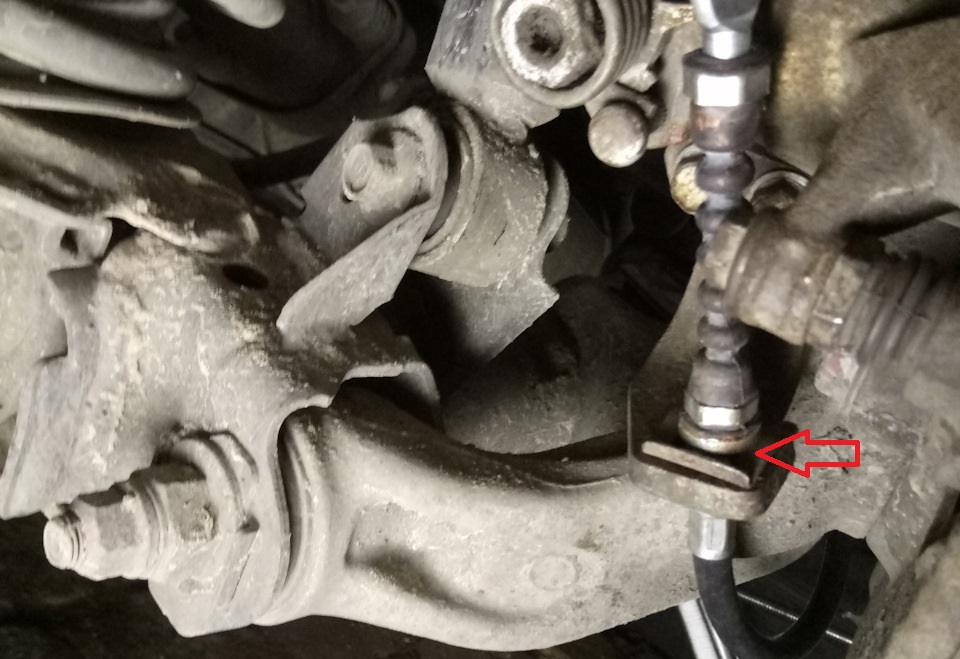

9. Извлеките из держателя трос стояночного тормоза.

Снятие заднего тормозного суппорта на Хонда Цивик

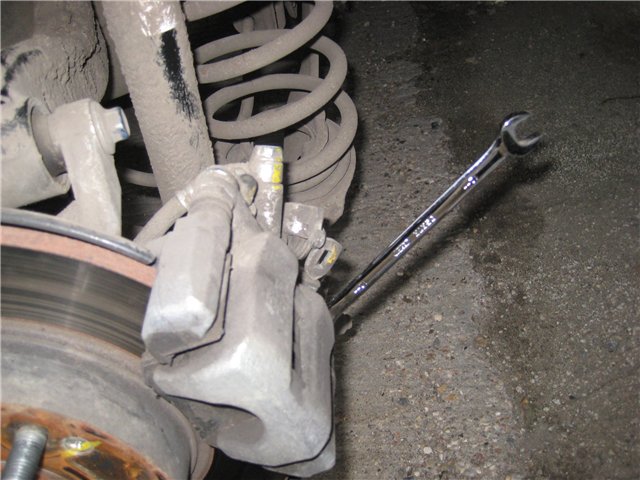

10. Ключом на 12 мм отверните верхний и нижний болты тормозного суппорта Хонда Цивик.

Снятие заднего тормозного суппорта на Хонда Цивик

11. Поднимите суппорт вверх и снимите с тормозного диска.

Снятие заднего тормозного суппорта на Хонда Цивик

12. Снимите наружную и внутреннюю тормозные колодки.

Замена заднего тормозного диска на Хонда Цивик 2005 - 2011

13. Подденьте отверткой и снимите нижнюю и верхнюю фиксирующие пружины.

Замена задних тормозных колодок на Хонда Цивик 2005 - 2011

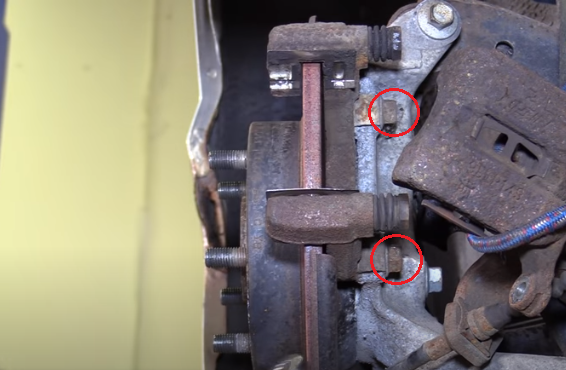

14. Ключом на 14 мм выверните 2 болта крепления и снимите скобу тормозного суппорта Хонда Цивик.

Снятие заднего тормозного суппорта на Хонда Цивик

Снятие заднего тормозного суппорта на Хонда Цивик

Примечание:

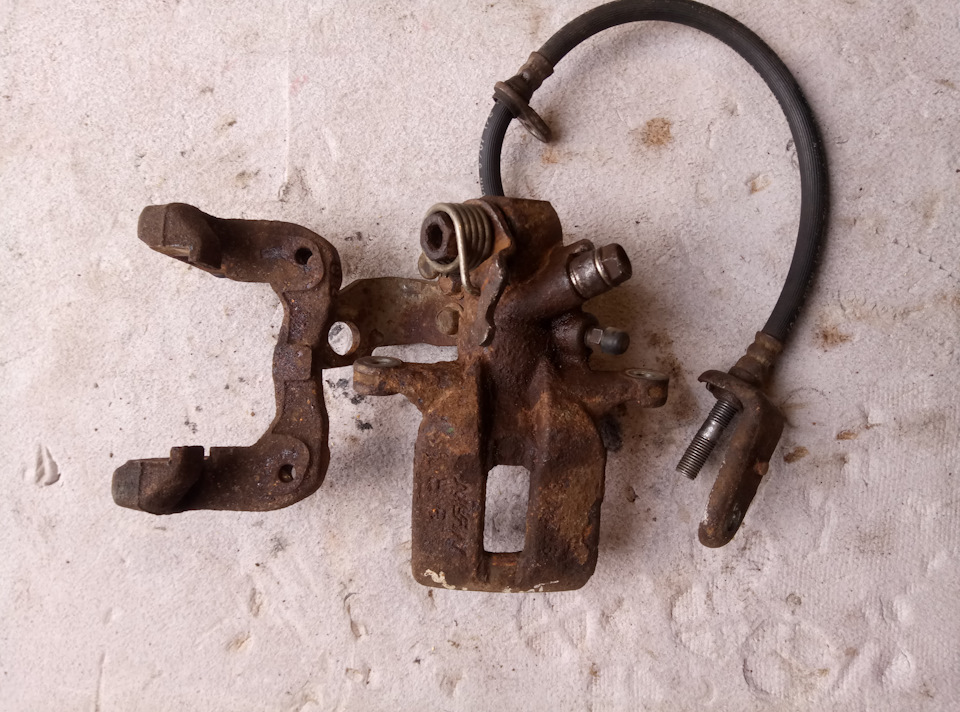

Некоторые водители выворачивают только болты крепления скобы к поворотному кулаку и снимают тормозной суппорт в сборе.

Снятие заднего тормозного суппорта на Хонда Цивик

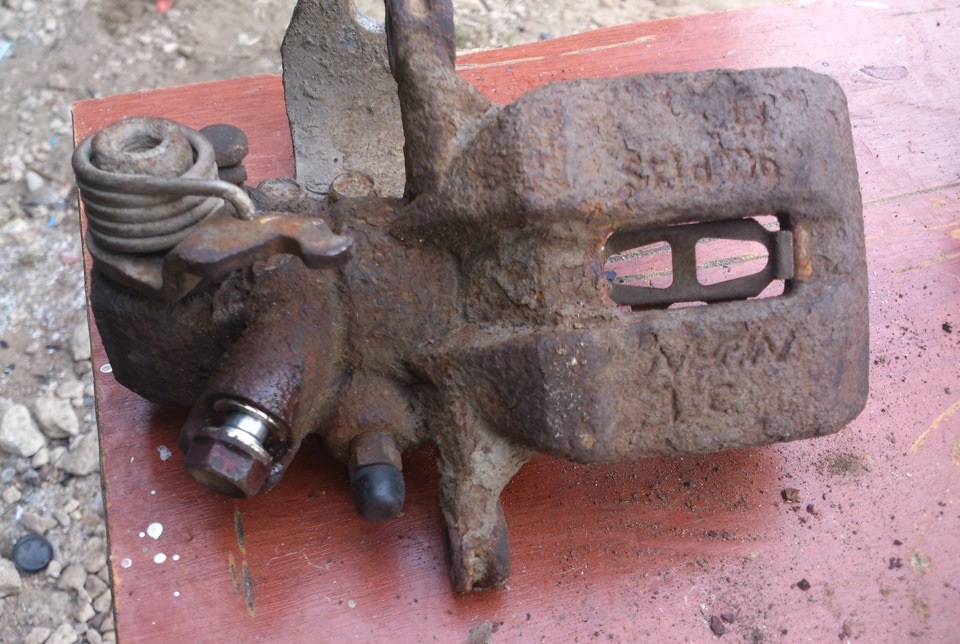

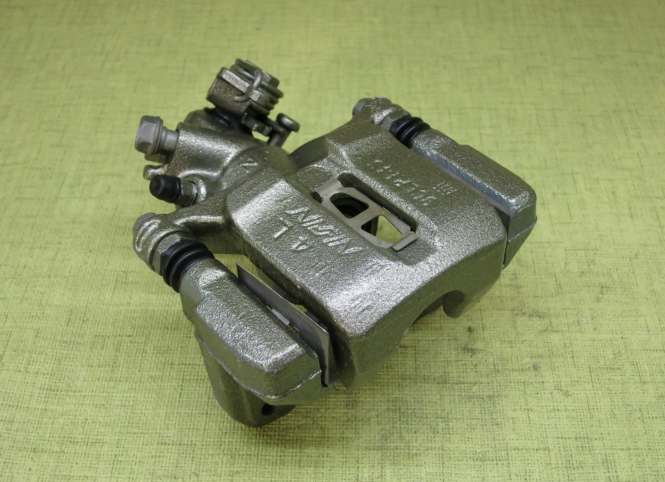

15. При необходимости, замените задний тормозной суппорт Хонда Цивик на новый.

Снятие заднего тормозного суппорта на Хонда Цивик

16. Перед установкой болтов крепления скобы к поворотному кулаку, нанесите на резьбу анаэробный фиксатор резьбы.

17. Если Вы устанавливаете снятый ранее суппорт, утопите поршень суппорта, проворачивая его с помощью большой плоской отвертки.

Замена задних тормозных колодок на Хонда Цивик 2005 - 2011

Замена задних тормозных колодок на Хонда Цивик 2005 - 2011

18. С обеих сторон наконечника тормозного шланга расположены 2 медные уплотнительные шайбы. Замените эти шайбы на новые и установите на место тормозной шланг.

Замена тормозных шлангов на Хонда Цивик 2005 - 2011

19. Установите задний суппорт на Хонда Цивик в порядке, обратном снятию.

Снятие заднего тормозного суппорта на Хонда Цивик

20. Установите обратно заднее колесо.

Замена заднего тормозного диска на Хонда Цивик 2005 - 2011

21. Таким самым способом замените задний тормозной суппорт и на другом колесе Хонда Цивик.

Замена заднего тормозного диска на Хонда Цивик 2005 - 2011

22. Для того, чтобы выбрать зазоры в тормозном механизме, несколько раз нажмите до упора на педаль тормоза.

Замена задних тормозных колодок на Хонда Цивик 2005 - 2011

23. Проверьте и при необходимости восстановите уровень тормозной жидкости
в бачке.

Замена передних тормозных колодок Хонда Цивик 2005 - 2011

Источник: carpedia.club
