Снятие, замена, установка стартера

Я снял стартер, а потом разобрал, почистил-продул компрессором, смазал литолом, затем поставил и он заработал.

Сдергиваем пластиковую защиту вправо, видим такую картину. Ах да, предварительно откручиваем воздухозабор от телевизора и отводим в сторону.

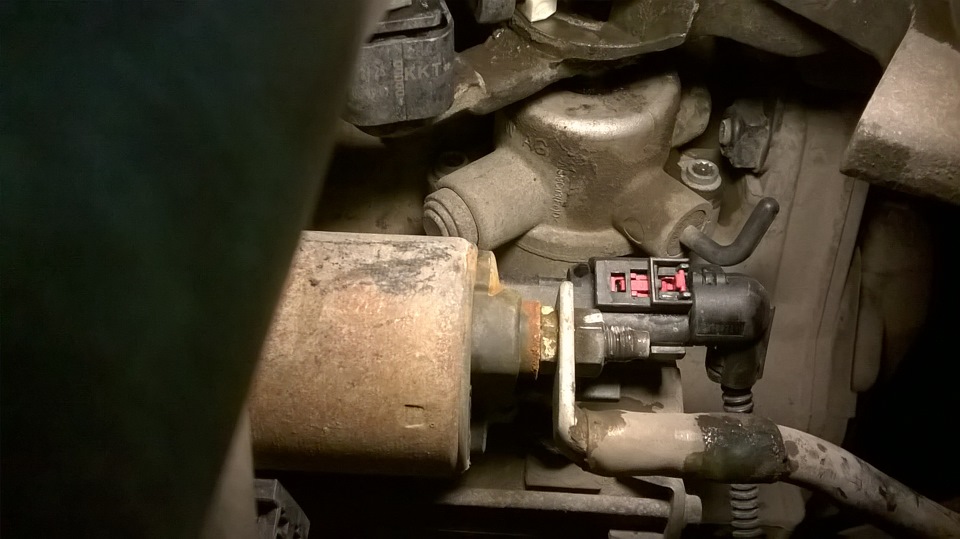

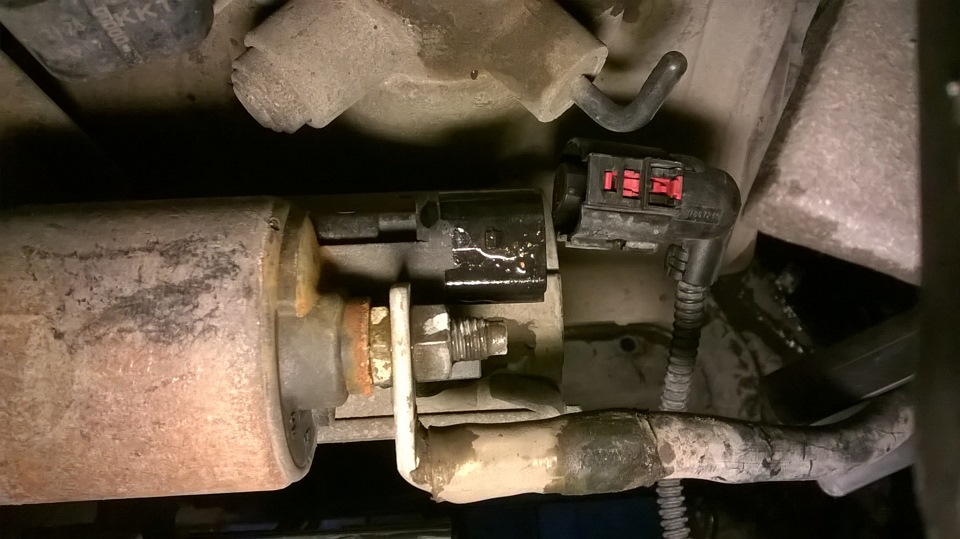

Отщелкиваем красный стопор на штекере отверткой вправо.

Снимаем штекер.

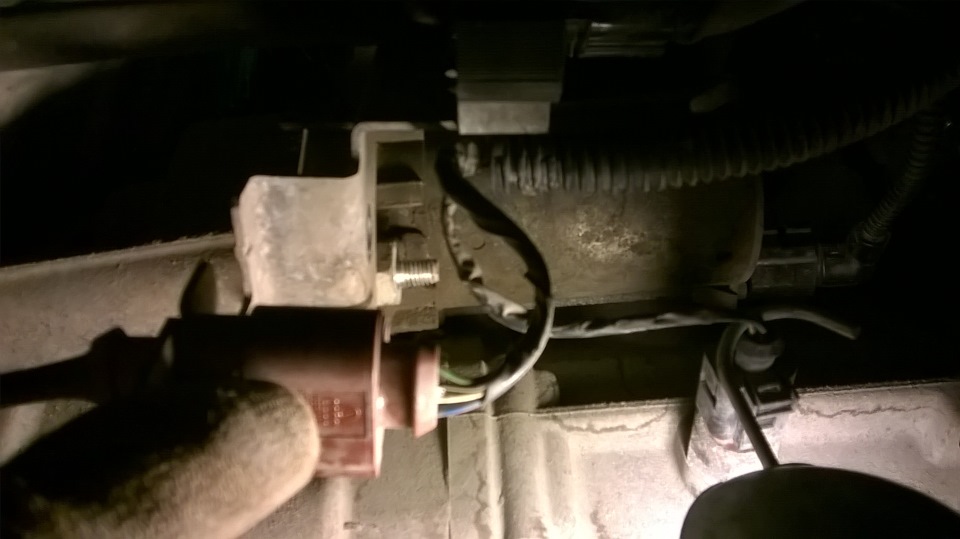

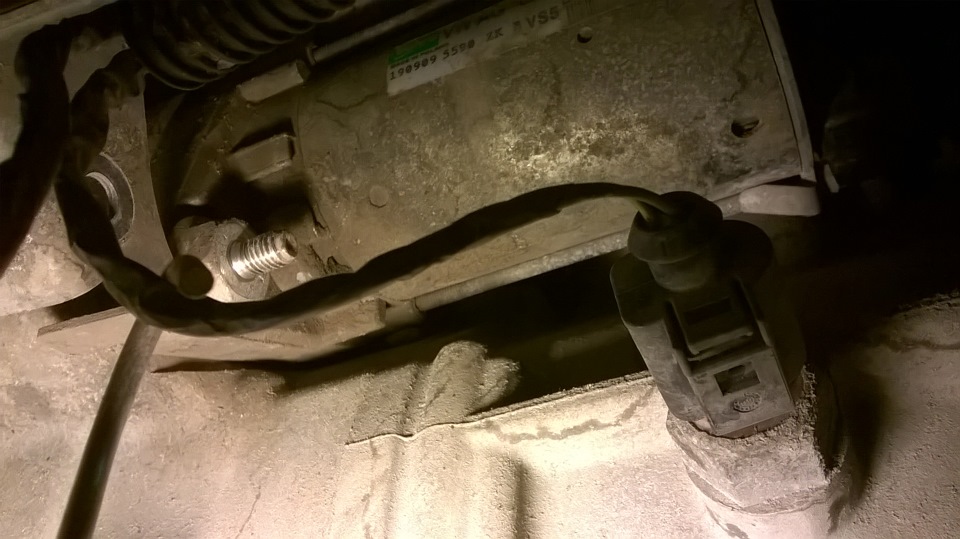

Из ямы требуется открутить кронштейн крепления проводов.

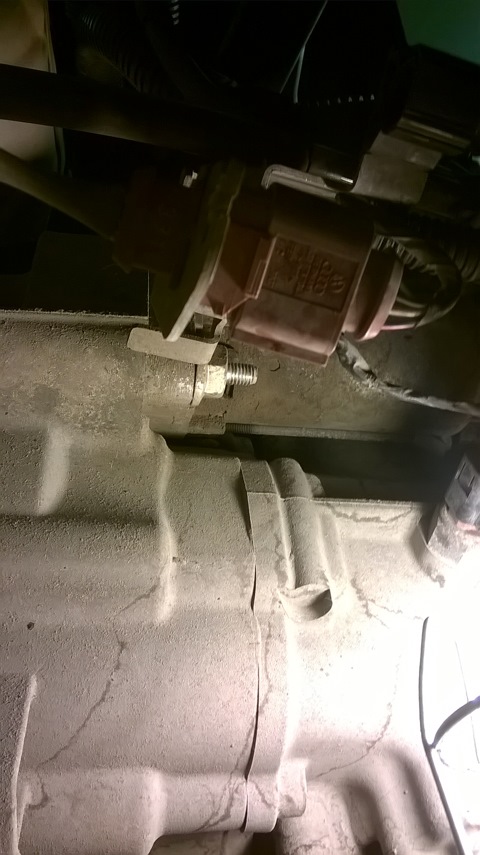

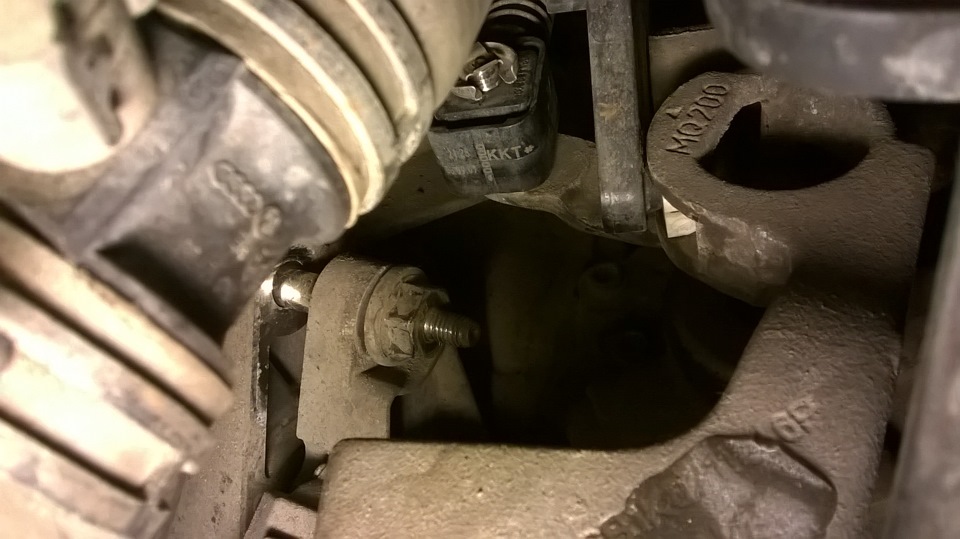

После снятия кронштейна увидим нижнюю шпильку.

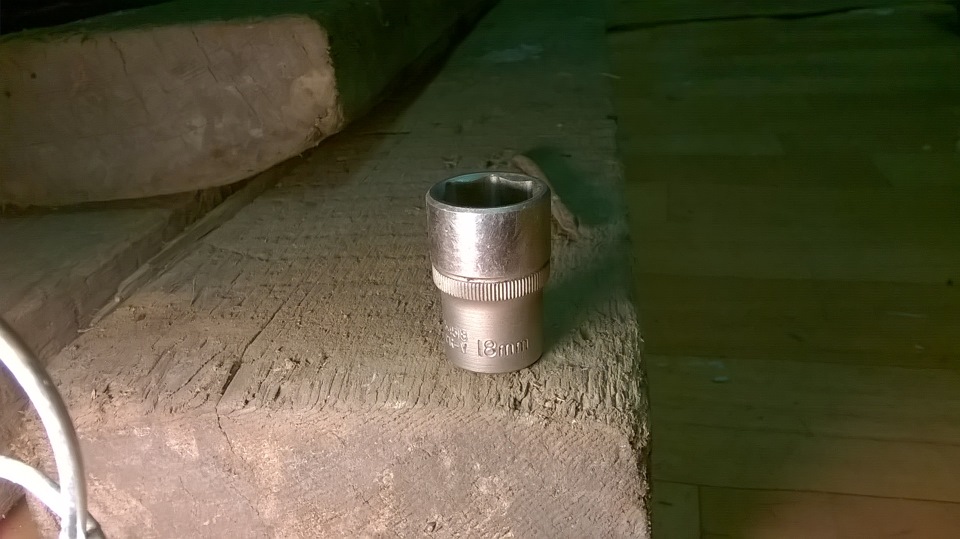

Понадобится головка на 18 для выкручивания шпилек. Обратно закрутить при установке с моментом 80 Нм.

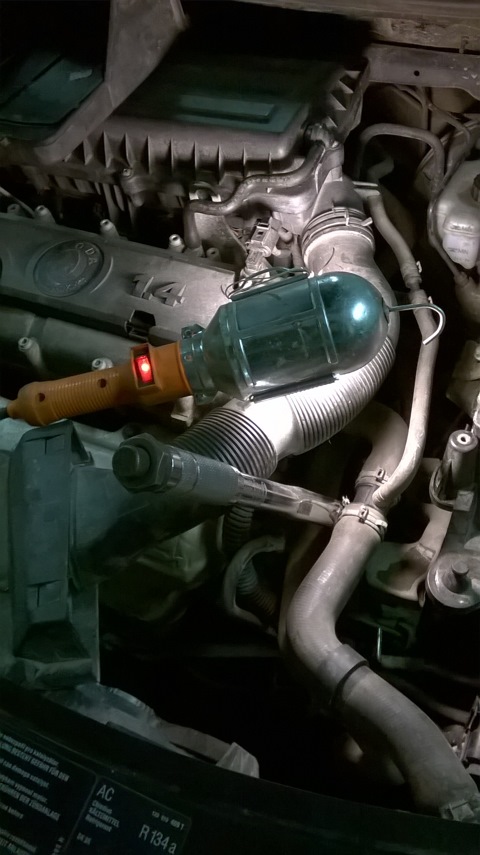

Верхнюю шпильку сложно открутить без снятия шлангов ОЖ. Но я смог.

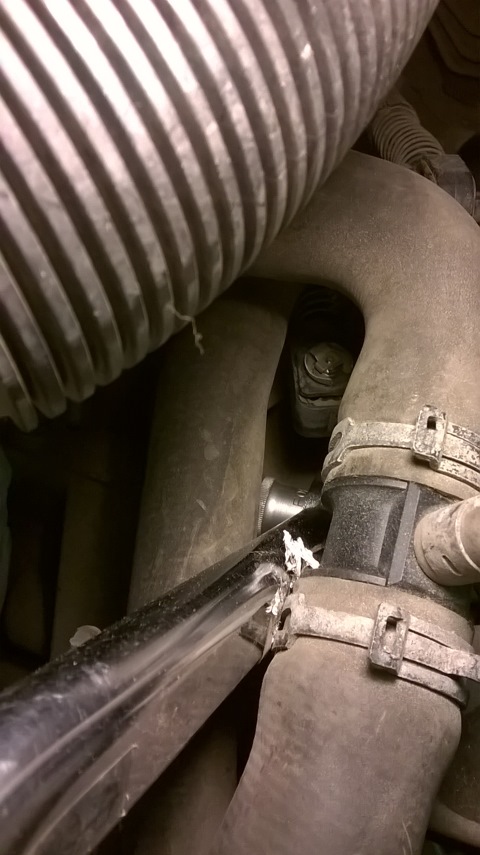

Видна головка, одетая на гайку шпильки.

После откручивания шпилек стартер легко снимается вправо.

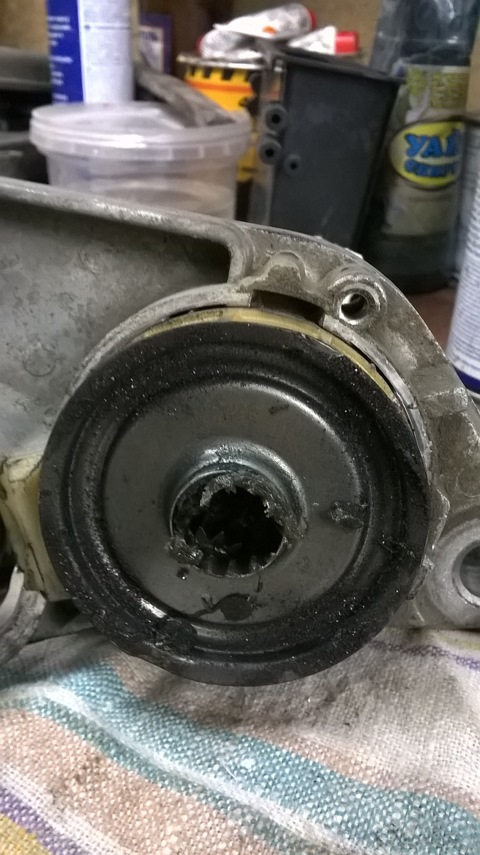

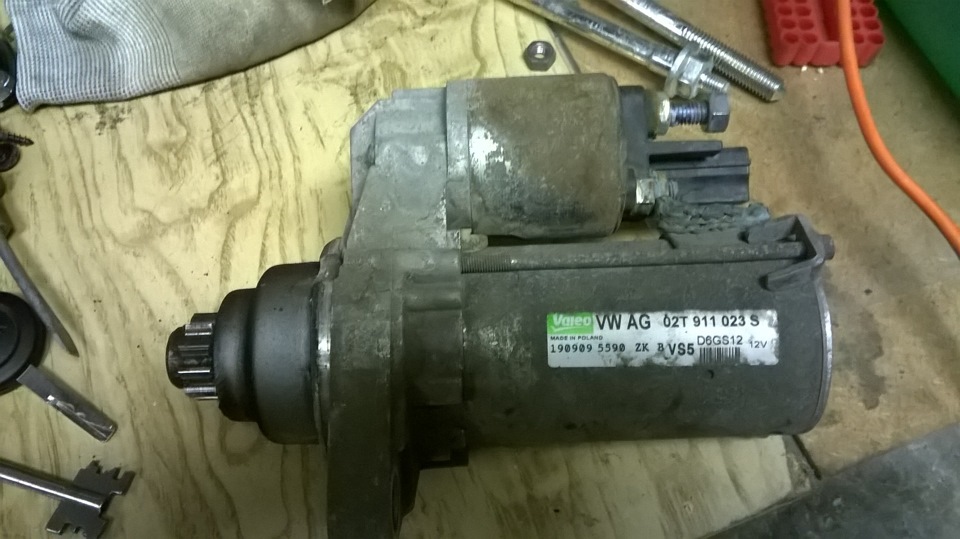

Стартер.

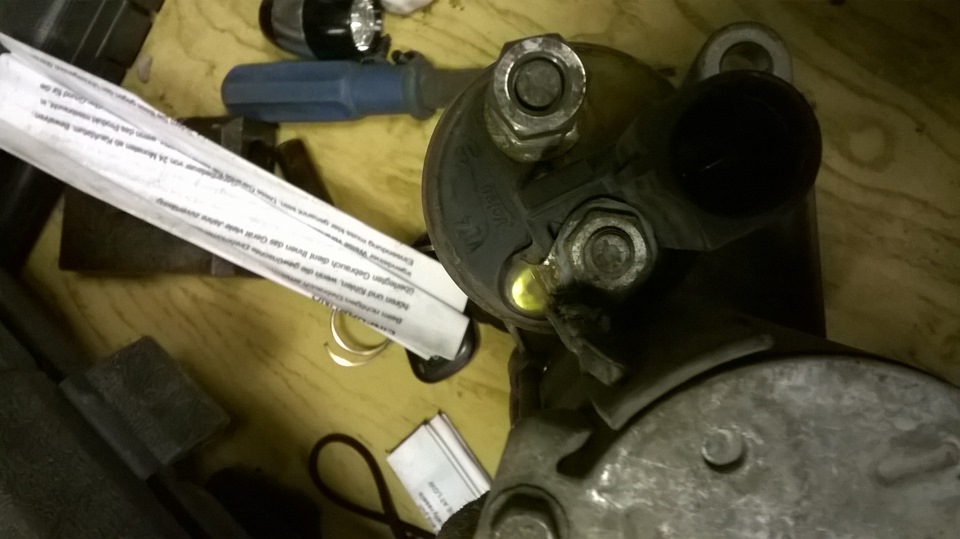

Снятое втягивающее.

Это уже разобрал стартер. Щетки в порядке.

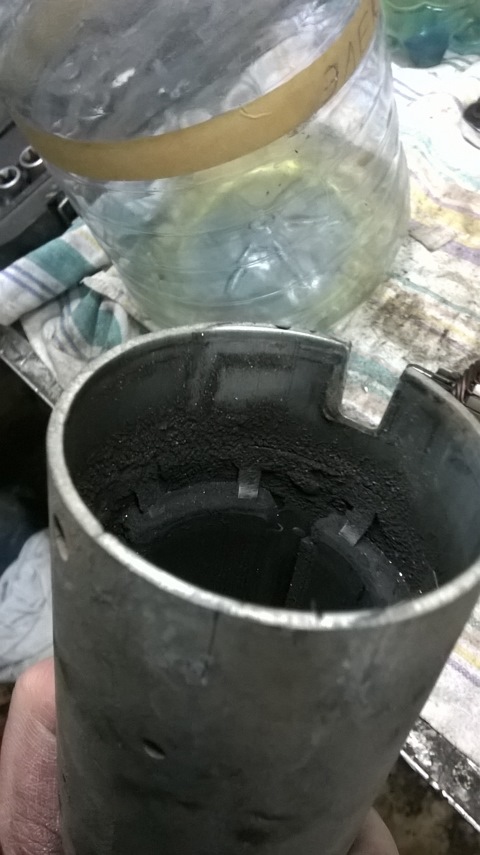

Статор с магнотими внутри. Полно стружки. Все почистил перед сборкой.
