Снятие замка и наружной ручки передней двери Renault Sandero

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом



Работу проводим при замене замка и наружной ручки.
Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично.
Снимаем обивку двери.

Ключом Torx Т-30 отворачиваем винт крепления нижней направляющей стекла.

Вынимаем из направляющей уплотнитель стекла.

Выводим направляющую через технологическое отверстие во внутренней панели двери…

…и снимаем нижнюю направляющую стекла.

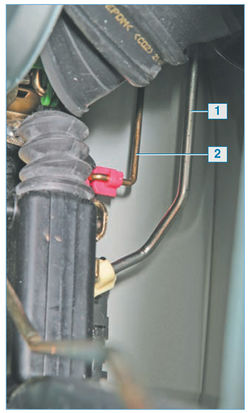

Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка.
Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.

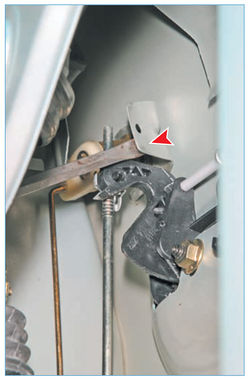

Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…

…и снимаем тягу с кнопкой.

Ключом Torx Т-30 отворачиваем три винта крепления замка…

…и выводим замок через технологическое отверстие во внутренней панели двери.

Отсоединив колодку проводов, снимаем замок в сборе с электроприводом.
При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери.
Устанавливаем замок передней двери в обратной последовательности.
Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).

Головкой «на 10» отворачиваем две гайки крепления наружной ручки.

Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок.
На автомобилях Sandero и Sandero Stepway для снятия наружной ручки двери…

…ключом Torx T-20 отворачиваем винт заднего крепления основания ручки…

…и вынимаем его из отверстия.
С внутренней стороны двери головкой «на 10» отворачиваем гайку переднего крепления основания наружной ручки.

Отверстие для переднего крепления основания ручки.

Снимаем ручку с тягой.
Устанавливаем наружную ручку двери в обратной последовательности (для всех автомобилей).
Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).

Отверткой сдвигаем скобу крепления цилиндрового механизма замка…

…и снимаем скобу.

Вынимаем цилиндровый механизм замка с тягой из отверстия в двери.
Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.
