Снятие замка крышки багажника Renault Logan 2004-2009 Бензин

Работу проводим при замене замка крышки багажника или при необходимости очистки и смазки замка и его привода.
Для снятия замка…

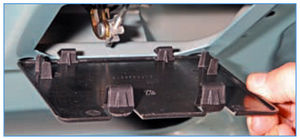

…нажимаем на два фиксатора декоративной крышки…

…и снимаем ее.

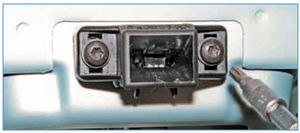

Ключом «Torx Т-30» отворачиваем два винта крепления замка.
Отводим замок от крышки багажника…

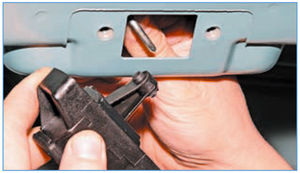

…и, отсоединив тягу, снимаем замок.
Устанавливаем замок крышки багажника в обратной последовательности.
Для снятия цилиндрового механизма замка снимаем декоративную крышку (см. выше).

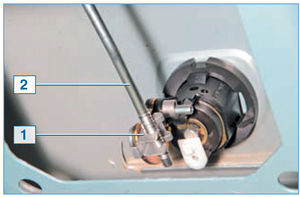

Перед отсоединением тяги от держателя рычага цилиндрового механизма замка помечаем положение тяги 2 относительно держателя 1 с тем, чтобы избежать регулировки привода при последующей установке механизма.
Регулировка привода замка состоит в изменении длины тяги, для чего на конце тяги выполнены кольцевые канавки. Чтобы изменить длину тяги, надо ее вынуть из держателя и заново вставить, но уже в другие канавки.
Отсоединяем тягу от рычага цилиндрового механизма.

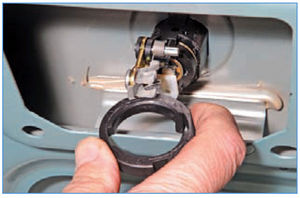

Поворачиваем стопорное кольцо так, чтобы два выступа на корпусе цилиндра попали в прорези кольца, и снимаем кольцо.

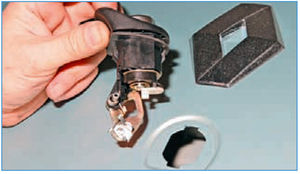

Вынимаем цилиндровый механизм замка из крышки багажника.
Устанавливаем цилиндровый механизм замка в обратной последовательности.
Для снятия фиксатора замка багажника…

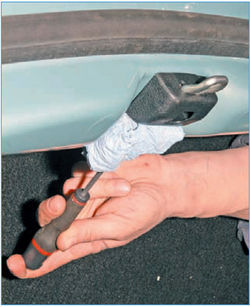

…поддеваем отверткой облицовку фиксатора (чтобы не поцарапать краску, подкладываем под отвертку ветошь)…

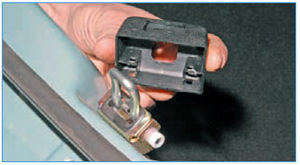

…и снимаем облицовку.
Пометив положение фиксатора относительно кузова…

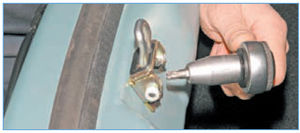

…ключом «Torx Т-40» отворачиваем винт крепления фиксатора…
…и снимаем фиксатор.
Устанавливаем фиксатор на место и заворачиваем винт крепления, не затягивая до конца. Закрываем крышку багажника и затем открываем ее.
Фиксатор займет правильное положение, поэтому, не сдвигая его, окончательно затягиваем винт крепления.
